Stereomikroskop Trinokular Rosfix Mercury S MSMS-T-PS1-O – Zoom 7-45x | Greenough Optik | Arbeitsabstand 100 mm | Simul-Fokal | WF10X/20

Rosfix Mercury S MSMS-T-PS1-O | Trinokular | Zoom 7-45x | Simul-Focal | WF10X/20 | Arbeitsabstand 100mm | Orange Serie

️ Professionelles trinokulares Stereomikroskop aus der Orange PRO Serie

️ Optische Vergrößerung 7x - 45x mit Präzisionszoom 0,7x - 4,5x

️ Leistungsstarke Greenough-Optik - natürliche Farben und hervorragende Schärfe

️ Trinokulares Simul-Focal - für gleichzeitige Beobachtung und Kameraarbeit

️ Großer Arbeitsbereich von 100 mm, erweiterbar - komfortables Löten und Prüfen

️ Ergonomischer 45° geneigter Kopf, Dioptrieneinstellung und weites Sehfeld WF10X/20

️ Stabile, kompakte Basis - ideal für Service- und Laborarbeiten

️ Orange Series Farbe - unverwechselbares Design der Rosfix-Serie

Orange PRO Serie - Rosfix Mercury S Modell MSMS-T-PS1-O

Das trinokulare Stereomikroskop Rosfix Mercury S MSMS-T-PS1-O ist ein kompaktes und professionelles Modell aus der Orange Serie, das hochwertige Greenough-Optik mit einem robusten, ergonomischen Design kombiniert. Es ist ideal für den elektronischen Service, die , Schmuckwerkstätten und Labors, in denen Präzision, Komfort und Wiederholbarkeit wichtig sind.

️ Die wichtigsten Merkmale des Rosfix Mercury S Modells:

️ Greenough-Präzisionsoptik

️ Optischer Zoom 0,7x - 4,5x (Vergrößerungsbereich 7x - 45x)

Ermöglicht eine stufenlose Vergrößerung und Anpassung an das zu untersuchende Objekt.

️ Trinokulares Simul-Fokal

Trinokularer Kopf mit der Möglichkeit der gleichzeitigen Beobachtung durch Okulare und Bildaufzeichnung durch eine C-Mount 25 mm Kamera (Kamera muss separat erworben werden).

️ Ergonomisches Design

Die 45°-Neigung des Kopfes sorgt für eine bequeme Arbeitsposition auch bei langen Arbeitszeiten. Der einstellbare Pupillenabstand (52-80 mm) und ±5 Dioptrien an beiden Okularen erhöhen den Arbeitskomfort zusätzlich.

️ Großer Arbeitsbereich von 100 mm

Ermöglicht freies Manövrieren von Werkzeugen beim Löten, bei der Inspektion und bei Servicearbeiten.

️ Weites Sichtfeld mit WF10X/20 mm Okularen

Ermöglicht eine einfache Orientierung im Arbeitsfeld und komfortables Beobachten.

Optisches System nach Greenough - dies ist eines der beliebtesten optischen Systeme in Stereomikroskopen (binokular und trinokular).

Wie funktioniert es?

Das Greenough-System hat zwei völlig unabhängige optische Pfade (einen für jedes Auge). Jedes Auge hat seine eigene Linse und sein eigenes Prisma, so dass wir Folgendes erhalten

• ein echtes räumliches Bild (3D),
• eine große Schärfentiefe,
• eine natürliche Perspektive.

Warum wird es verwendet?

• sorgt für hohen Kontrast und Schärfe des Bildes,
• gibt ein stabiles, natürliches Bild ohne Verzerrung,
• eignet sich sehr gut für Arbeiten in der Elektronikmontage, im Schmuckbereich, in der und im Labor,
• ermöglicht ein bequemes und langes Arbeiten ohne Ermüdung der Augen.

️ Spezifikationen:

️ Optisches System: Greenough optisches System

️ Betrachtungswinkel: 12°

️ Zoom-Modus: Kontinuierlicher Zoom

️ Vergrößerungsbereich: 0,7x 4,5x

️ Optischer Zoom: 1:7,1

️ Okulare: WF10X20mm

️ Maximales Sehfeld: 20mm

️ Optischer Pfad des Objektivs: 4 Elemente (ohne Schutzglas)

️ Bildfeld des Objektivs: 35 mm

️ Arbeitsabstand: 100 mm

️ Durchmesser der Montageöffnung: 76 mm

️ Pupillenabstand: 55-75 mm

️ Okulartubus-Durchmesser: 30 mm

️ Optischer Ausgangspfad: 4/6-Spektralform

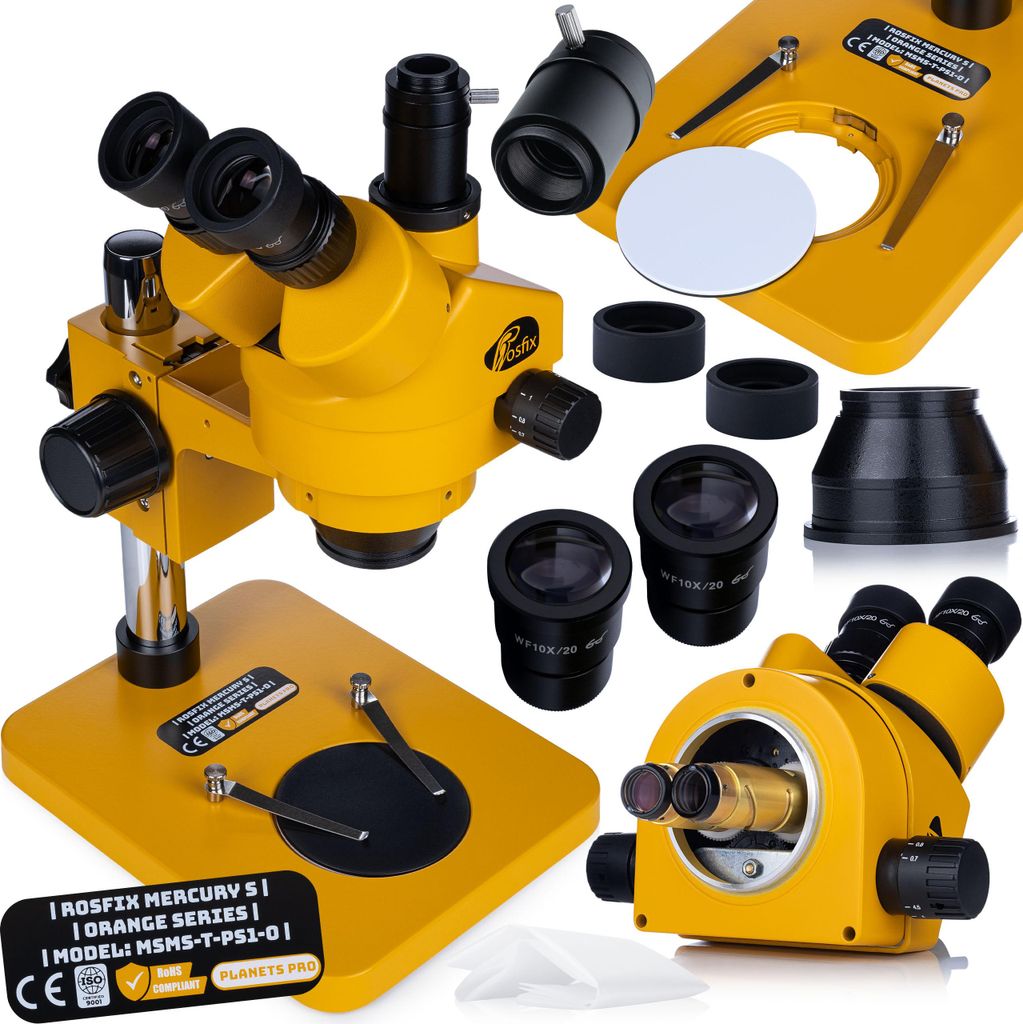

️ Das komplette Rosfix Mercury S MSMS-T-PS1-O Mikroskop-Kit umfasst:

️ Trinokularer Kopf: Ermöglicht die gleichzeitige Beobachtung durch zwei Okulare und die Montage einer Kamera zur Dokumentation und Bildanalyse.

️ Stabiler Mikroskopsockel: Sorgt für Stabilität und reibungslose Bewegung des Mikroskops und erleichtert die Anpassung des Blicks auf die zu untersuchenden Präparate.

️ Arm zur Einstellung des Fokus (Abstand): Ermöglicht die präzise Einstellung des Fokus und des Abstands zwischen den Linsen und dem zu untersuchenden Objekt.

️ Klemmbock: Ermöglicht die sichere und stabile Fixierung des Arms.

️ Mikroskopabdeckung: Schützt das Mikroskop bei Lagerung und Transport vor Staub und Beschädigung.

️ Gummi-Augenabdeckungen: Sorgt für eine komfortable Benutzung des Mikroskops und schützt die Augen vor Fremdlicht.

️ WF10X/20mm Okular (2 Stück): Standardokulare mit einer 10-fachen Vergrößerung, die komfortable und präzise Beobachtungen ermöglichen.

Mit einem kompletten Satz ist das Rosfix Mercury Pro Mikroskop für eine Vielzahl von professionellen Anwendungen bereit. Es bietet fortschrittliche Funktionen und Möglichkeiten, die es zu einem unverzichtbaren Werkzeug für Forscher, Fachleute in verschiedenen Bereichen sowie Schüler und Studenten machen, die die Mikrowelt entdecken und erforschen wollen.

Maximale Vergrößerung:

Je nach Konfiguration (Standard, ohne zusätzliches Zubehör):

Standard: 0,7x - 4,5x (Zoom) × 10x (WF10X Okulare) = 7x - 45x

Mit der Verwendung von zusätzlichen Linsen und Okularen ist es möglich:

Minimale Vergrößerung: bis zu ca. 3,5x

Maximale Vergrößerung: bis zu 270x

(z. B. 2x Objektiv × 30x Okulare × Zoom)

Erweiterbarer Arbeitsabstand - erhöhter Komfort bei der Arbeit mit Werkzeugen

Der Standard-Arbeitsabstand von 100 mm ist für viele Aufgaben ausreichend, aber beim Arbeiten mit Lötkolben, Präzisionswerkzeugen oder größeren elektronischen Bauteilen lohnt es sich, den Abstand zwischen Objektiv und Objekt zu vergrößern.

️ Wie macht man das?

️ Verwenden Sie eine 0,5- oder 0,7-fache Sekundärlinse, die vor dem Hauptobjektiv angebracht wird:

• das 0,5 fach-Objektiv vergrößert den Arbeitsabstand auf 160-200 mm,
• mit der 0,7x Linse können Sie 130-150 mm erreichen.

Das gibt Ihnen:

• mehr Platz zum Arbeiten mit Lötkolben, Pinzette oder Werkzeug,
• geringeres Risiko, Bauteile unter dem Mikroskop versehentlich zu beschädigen,
• mehr Sehkomfort bei längerem Arbeiten.

Die Erweiterung des Arbeitsbereichs erfordert keinen Wechsel des Kopfes - einfach die Linse vor dem Objektiv festziehen und fertig. Dies ist eine sehr beliebte Lösung in Elektronik- und GSM-Servicewerkstätten, Präzisionswerkstätten und für manuelle Arbeiten unter dem Mikroskop.

Zusammengefasst :

️ Möchten Sie bequem unter dem Mikroskop löten?

Verwenden Sie die 0,5fach-Zusatzlinse und Sie gewinnen mehr Platz, bessere Ergonomie und mehr Komfort.

Dies ist eine kleine Änderung, die die Funktionalität des Mikroskops bei professionellen Anwendungen erheblich verbessert.

️ Anwendungsbeispiele:

️ Löten von Elektronik: Das perfekte Werkzeug für die präzise Inspektion beim Löten von elektronischen Bauteilen.

️ Industrielle Inspektion: Ermöglicht die detaillierte Analyse industrieller Komponenten zur und Fehlererkennung.

️ Inspektion von Computerteilen: Für die Untersuchung von Mikroelementen in Computern und elektronischen Geräten.

️ Inspektion von Telekommunikationsmodulen: Ermöglicht die genaue Bewertung und Diagnose von Telekommunikationskomponenten.

️ Lernwerkzeug: Ideal für die wissenschaftliche Forschung in Schulen und Hochschulen, wo Schüler die mikroskopische Welt erforschen können.

️ Laborforschung: Wird in Labors zur Analyse von Proben und Mikroorganismen verwendet.

️ Medizinische Analyse: Für die Untersuchung von Gewebe und Zellen in der Medizin, zur Unterstützung von Diagnose und Therapie.

️ Schulisches Testgerät: Nützlich im Schulunterricht, um durch Beobachtung der Mikrowelt zu lernen.

️ Untersuchung von Insekten und Pflanzen: Ermöglicht die detaillierte Untersuchung der Struktur und Merkmale von Insekten und Pflanzen.

️ Hautuntersuchung: Wird in der Dermatologie zur Analyse von Haut und Läsionen verwendet.

️ Textiluntersuchung: Ermöglicht die Beurteilung der Qualität von Stoffen und die Erkennung von n.

️ Schmuckinspektion: Dient zur Untersuchung von Details und Qualität von Schmuck.

️ Sammlungs-/Münzinspektionen: Ein hervorragendes Werkzeug für Sammler, um die Details und die Echtheit von Münzen und Sammlerstücken zu prüfen.

️ Druckinspektion: Wird in der Druckindustrie verwendet, um die Qualität von Druckerzeugnissen zu beurteilen.

Unterschied im Vergrößerungsbereich bei der Arbeit mit einer Kamera:

Bitte beachten Sie, dass sich der Vergrößerungsbereich bei der Betrachtung durch eine Kamera von demjenigen bei der Betrachtung durch eine Brille unterscheidet:

• Für Okulare: Der Standardvergrößerungsbereich beträgt 7x - 45x (bei 10x Okularen).
• Für die Kamera: Der optische Vergrößerungsbereich auf dem Bildschirm liegt in der Standardkonfiguration zwischen 80x - 120x (umgerechnet auf die Bildschirmvergrößerung).

Dieser Unterschied ist auf die unterschiedliche Konstruktion des optischen Strahlengangs zurückzuführen - die Kamera nimmt das Bild ohne zusätzliche Okularvergrößerung auf.

Präzise Korrektur der Kameravergrößerung möglich:

Um dem Anwender noch mehr Flexibilität und Individualisierung des Bildschirmbildes zu ermöglichen, erhalten Sie mit dem Rosfix Mercury S Mikroskop:

️ 0,35x Vergrößerungsreduzierer (C-Mount 25 mm)

Durch die Verwendung dieser Verkleinerungslinse:

• wird das Sichtfeld auf dem Bildschirm deutlich vergrößert,
• das Bild wird natürlicher und klarer - näher an dem, was Sie durch Ihre Brille sehen.

Mit der 0,35-fachen Verkleinerung können Sie auch bei großen Leiterplatten, bei denen Sie einen größeren Bereich inspizieren müssen, bequem mit der Kamera arbeiten, ohne an Bildqualität zu verlieren.
