S'AFIELINA Multiblock Set für Heizkörper Anschlussarmatur, Weiß (1 St) Thermotstat Hahnblock Ventil Heizungszubehör Eck- und Durchgangsform

S'AFIELINA Multiblock-Thermostat-Set für Heizkörper

Produktmerkmale

【MULTIBLOCK-THERMOSTATVENTIL MIT 50-MM-ANSCHLUSS】
Das Multiblock-Thermostat-Set ist für geeignete Heizkörper mit 50 mm Anschlussabstand vorgesehen. Das Heizkörperventil kombiniert Vor- und Rücklauf in einer kompakten Anschlussarmatur und eignet sich unter anderem für Badheizkörper, Handtuchheizkörper und weitere kompatible Zweirohr-Heizkörper.

【7 EINSTELLPOSITIONEN AM THERMOSTATKOPF】
Der mitgelieferte Thermostatkopf verfügt über 7 Einstellpositionen. Der vorgesehene Einstellbereich liegt bei ca. 12–28 °C und ermöglicht eine Anpassung der gewünschten Raumtemperatur entsprechend den jeweiligen Heiz- und Raumbedingungen.

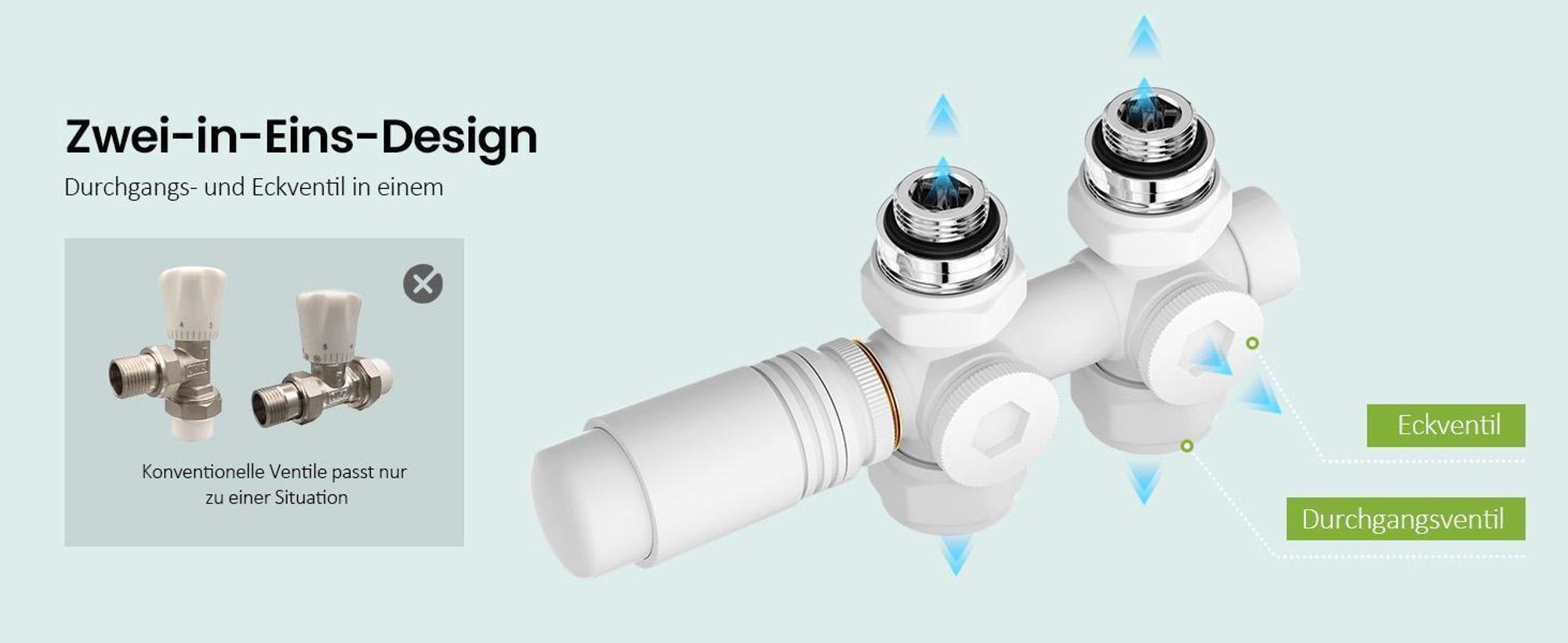

【WINKEL- UND DURCHGANGSLÖSUNG】

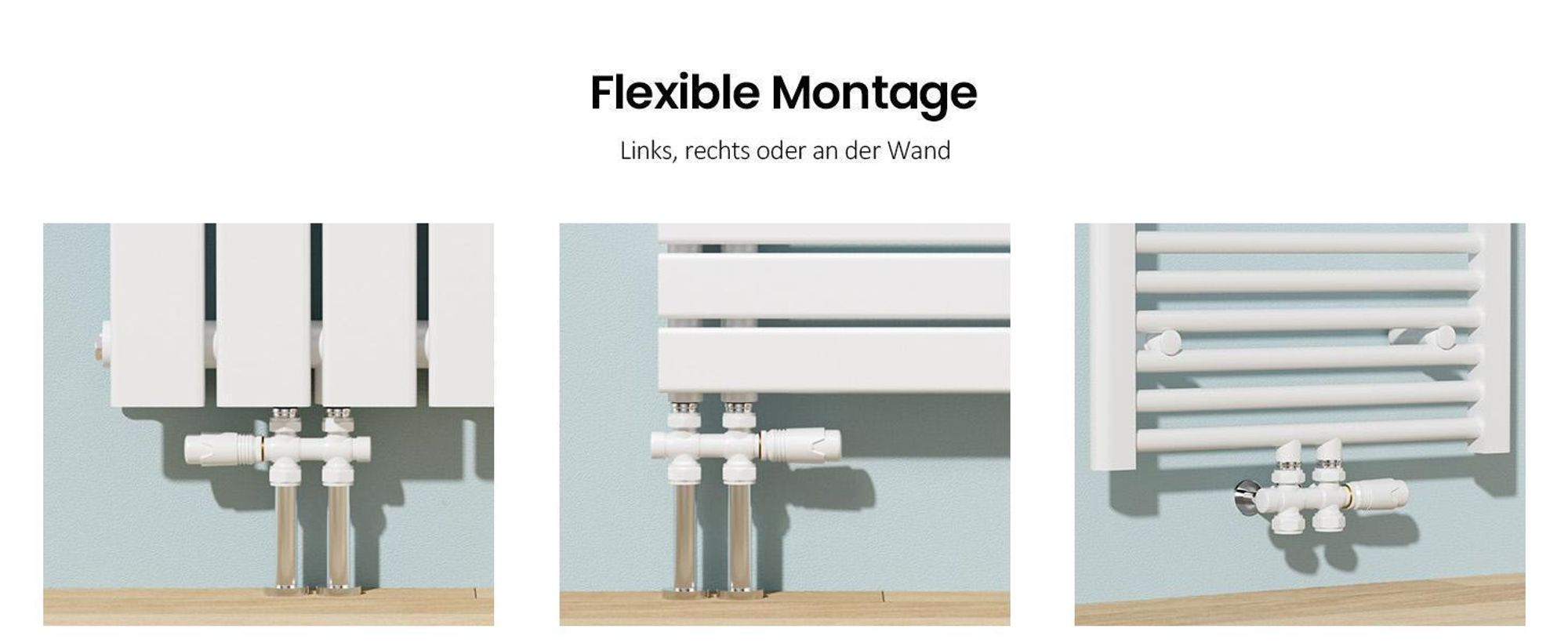

Die Anschlussarmatur ist für unterschiedliche Rohrführungen ausgelegt und unterstützt je nach Einbausituation eine Winkel- oder Durchgangsanordnung. Der Thermostatkopf kann entsprechend der vorgesehenen Installation links oder rechts montiert werden.

【G 1/2″ & M30 × 1,5 MM】
Das Multiblock-Heizkörperventil verfügt über ein G 1/2″ Anschlussgewinde. Der Gewindeanschluss des Thermostatkopfs beträgt M30 × 1,5 mm. Bitte vor der Bestellung Anschlussmaß und vorhandene Heizungsinstallation prüfen.

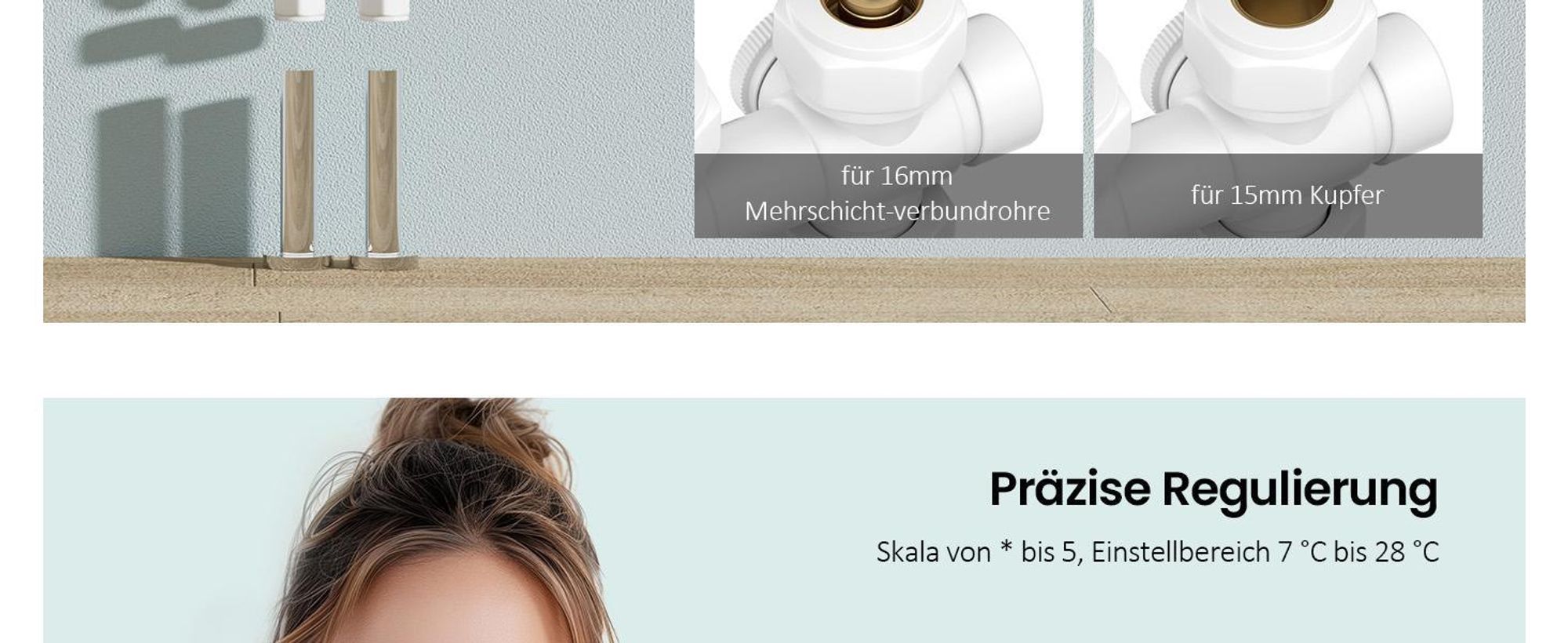

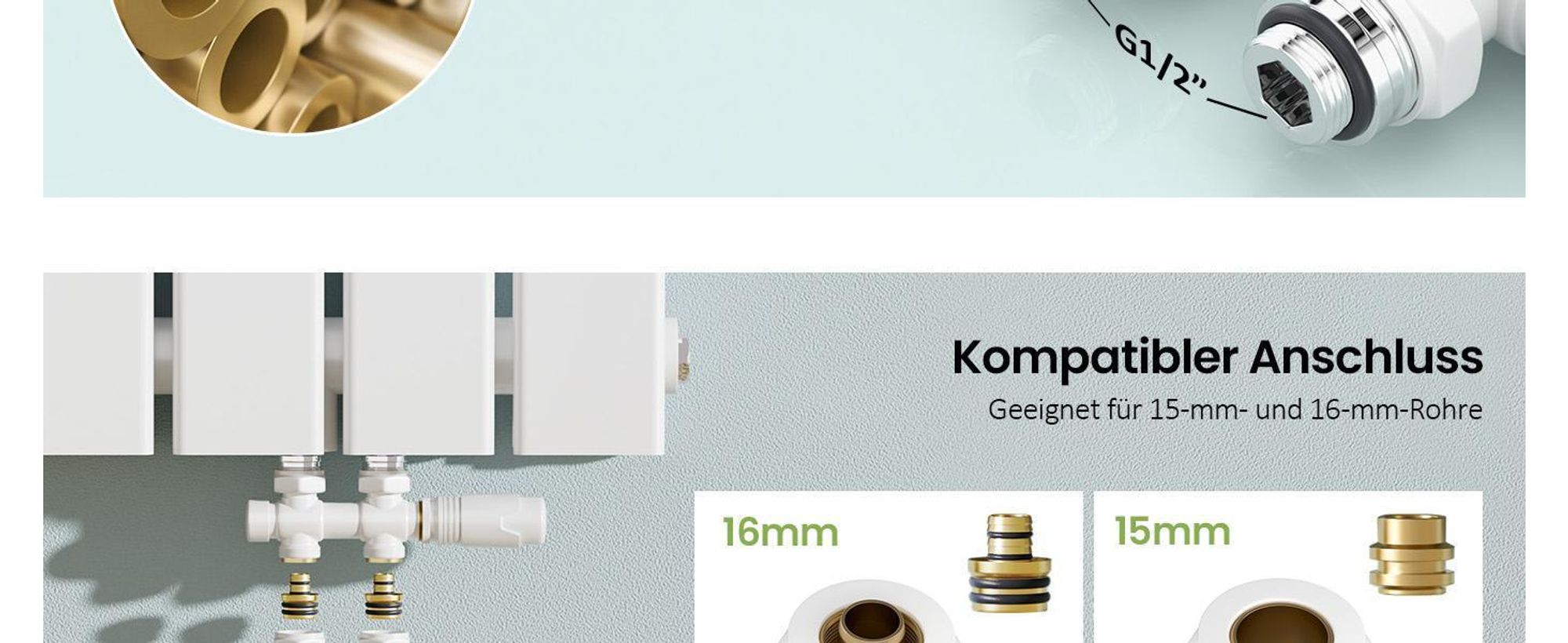

【FÜR 15-MM-KUPFERROHR UND 16-MM-VERBUNDROHR】
Die Anschlussarmatur ist für geeignete 15-mm-Kupferrohre sowie 16-mm-PEX-AL-PEX-Verbundrohre vorgesehen. Dadurch lässt sich das Thermostatventil in unterschiedliche Zweirohr-Heizungsinstallationen integrieren, sofern Rohrmaß und Anschlussart übereinstimmen.

Technische Daten

• Produkttyp: Multiblock-Thermostat-Set / Heizkörperventil

• Anwendung: Badheizkörper, Handtuchheizkörper, geeignete Heizkörper

• Heizsystem: Zweirohrsystem

• Nicht geeignet für: Einrohrsysteme

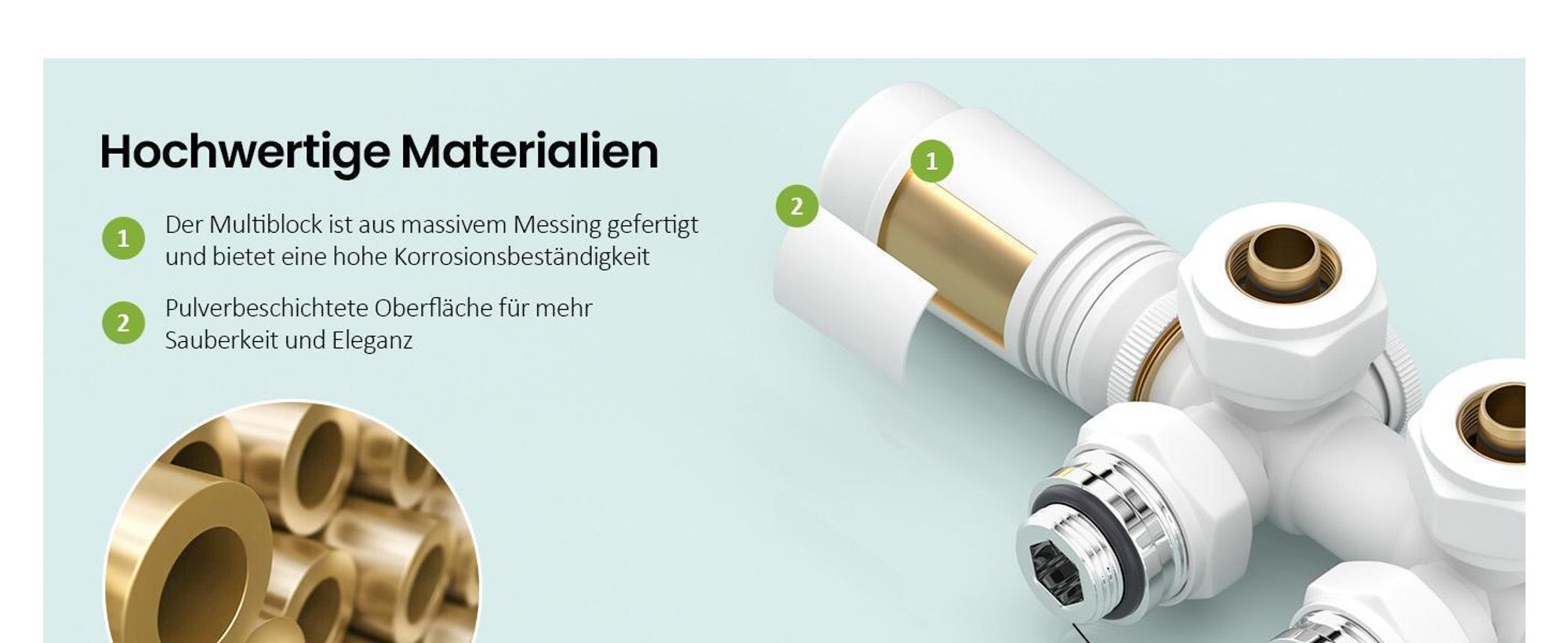

• Hauptmaterial: Messing

• Oberfläche/Farbe: Weiß / Chrom / Anthrazit

• Mittelanschluss-Abstand: 50 mm

• Anschlussgewinde: G 1/2″

• Thermostatkopf-Gewinde: M30 × 1,5 mm

• Thermostatkopf: 7 Einstellpositionen

• Einstellbereich: ca. 12–28 °C

• Max. Betriebsdruck: 10 bar

• Max. Druckdifferenz: 0,6 bar

• Max. zulässige Heizwassertemperatur: 100 °C

• Geeignete Rohrgröße: 15 mm Kupferrohr

• Geeignete Rohrgröße: 16 × 2,0 mm PEX-AL-PEX-Verbundrohr

• Thermostatkopf: links oder rechts montierbar

• Gewicht: ca. 935 g

• Verpackungsmaß: ca. 165 × 105 × 70 mm

Kompatibilität

Das Multiblock Ventil ist für geeignete Zweirohr-Heizkörper mit passendem 50-mm-Anschluss vorgesehen. Vor der Bestellung bitte folgende Punkte prüfen:

• Anschlussabstand des Heizkörpers: 50 mm

• Anschlussgewinde: G 1/2″

• Heizsystem: Zweirohrsystem

• Rohrdurchmesser und Rohrmaterial

• verfügbare Einbaurichtung und Montagefläche

Nicht jeder Heizkörper bzw. jedes Heizsystem verwendet dieselben Anschlüsse. Das Set ist nicht für Einrohr-Heizsysteme vorgesehen.

Einsatzbereiche

Geeignet als:

• Multiblock Ventil für Heizkörper

• Thermostatventil für Badheizkörper

• Heizkörperventil für Handtuchheizkörper

• Mittelanschluss-Ventil 50 mm

• Heizkörper Thermostat mit M30 × 1,5 mm

• Anschlussarmatur für geeignete Zweirohr-Heizsysteme

Montagehinweise

• Vor der Montage Heizsystem absperren und druckfrei machen.

• Anschlussmaße, Vor- und Rücklauf sowie die vorgesehene Einbaurichtung vor Beginn der Installation prüfen.

• Die Montage und der Anschluss an das Heizsystem sollten gemäß Montageanleitung und den örtlich geltenden Installationsvorschriften erfolgen. Bei Unsicherheit sollte eine Fachkraft für Heizungsinstallation hinzugezogen werden.

• Die Angabe von 100 °C bezieht sich auf die maximal zulässige Heizwassertemperatur und nicht auf eine zugesicherte Oberflächentemperatur des Heizkörpers.
