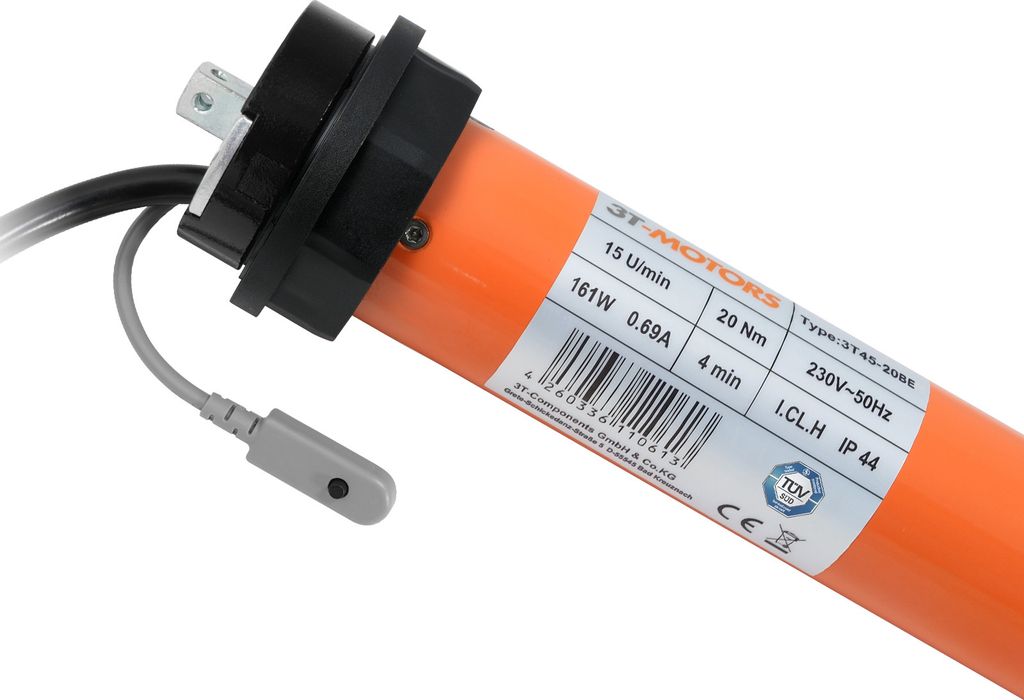

3T-MOTORS Rollladenmotor mit elektronischen Endschaltern 3T45-20BE 20Nm SW60 mit Hinderniserkennung

Voraussetzung für Hinderniserkennung: Feste Wellenverbinder (Octoclick) und Stopper oder Winkelendschiene.

Rollladenmotor 3T45-20BE

Mit elektronischen Endschaltern & Hinderniserkennung
20 Nm / 40 kg Zugkraft / SW60 (für 60 mm 8kant Wellen)

Der elektronische 3T-Motors Rohrmotor für Rollladenelemente bietet eine vollautomatische Einstellung der Endpunkte oder manuelle Endpunkteinstellung über die P1-Taste sowie über das Einstellkabel (nicht im Lieferumfang enthalten). Stößt der Rollladen beim Herunterfahren auf ein Hindernis, registriert der Motor dies und reagiert mit einem STOP. Außerdem schaltet sich der Motor selbstständig ab, wenn der Rollladenpanzer beim Aufwärtsfahren frostbedingt in den Führungsschienen stecken bleibt. So werden Beschädigungen am Rollladen verhindert.

Die Vorteile des Motors auf einem Blick:

• Profi Fachhandelsqualität
• Besonders geeignet für wärmeisolierte Rollladenkästen mit beengten Montageverhältnissen
• Vollautomatische Einstellung der Endpunkte (Plug&Play). Voraussetzung: Feste Wellenverbinder (Octoclick) und Stopper oder Winkelendschiene.
• Manuelle Endpunkteinstellung über die P1-Taste: Bei Aufhängefedern und nicht vorhandenden festen Wellenverbindern / Stoppern / Winkelendschienen
• Per Einstellhilfskabel ESK können die Endpunkte eingestellt und falls notwendig später verändert werden, ohne dass der Rollladenkasten geöffnet werden muss
• Hinderniserkennung beim Abwärtsfahren des Rollladens
• Frosterkennung beim Aufwärtsfahren des Rollladens
• Diese Antriebe können ohne Trennrelais oder Zentralsteuerung parallel geschaltet werden
  Dabei ist die max. Ausgangsleistung des Befehlsgebers (Zeitschaltuhr oder sonst.) zu beachten
• Leises Flüstergetriebe, völlig wartungsfrei
• Thermoüberlastschutz
• Leichte Montage
• Verständliche und umfangreiche Montageanleitung
• Rechts- und Linkseinbau gleichermaßen möglich
• Elektromagnetische Scheibenbremse
• Ansteuerbar mit: Bosch Smart Home, Homematic, Zigbee, Shelly und weiteren Smarthome Aktoren

Technische Daten:
Typ:	3T45-20BE
Drehmoment / Nm:	20
Zugleistung / kg:	40
Max. PVC-Rollladenfläche / m²:	6
Max. Alu-Rollladenfläche / m²:	4,7
Leistung / W:	161
Geschwindigkeit / U/min:	15
Betriebsspannung / V AC:	230
Endschalterkapazität / max. Umdrehungen:	22
Motorgesamtlänge / mm:	610
Einbaulänge / mm:	585
Anschlussleitung / m:	3
Schutzart:	IP44

Manuelle Einstellung der Endpunkte:
Die obere und untere Endlage werden manuell angefahren und abgespeichert. Hierzu wird die P1-Taste am Motorkopf verwendet. Alternativ ist die manuelle Endpunkteinstellung auch über das Einstellkabel (nicht im Lieferumfang enthalten) möglich.

Hier finden Sie das passende Einstellkabel:

• Einstellkabel ESK

Vollautomatische Einstellung der Endpunkte (Plug&Play):
Die obere und untere Endlage werden automatisch angefahren, erkannt und abgespeichert.
Für diese Funktion muss der Rollladen mit Hochschiebesicherungen und Stoppern oder Winkelendschiene ausgestattet werden.

Hier finden Sie das passende Hochschiebesicherungen:

• OCTOCLICK-Hochschiebesicherung 2-gliedrig
• OCTOCLICK-Hochschiebesicherung 2,5-gliedrig

Für die richtige Hinderniserkennung die Zugkraft des Motors nicht zu stark wählen:

PVC-Rollladenfläche:	Alu-Rollladenfläche:	Motortyp:
bis 4,5 m²	bis 3 m²	3T45-10BE
von 4,5 m² bis 6 m²	von 3 m² bis 4,7 m²	3T45-20BE
von 6 m² bis 9 m²	von 4,7 m² bis 7 m²	3T45-30BE
von 9 m² bis 11 m²	von 7 m² bis 9,5 m²	3T45-40BE

Lieferumfang:

• 1 Stk. Motor 3T45-20BE
• 1 Stk. Adaptersatz SW60 (für 60 mm 8kant Wellen)
• 1 Stk. Universallager
• 1 Stk. Cliplager
• 1 Stk. Adapterplatte für Cliplager
• 2 Stk. Aderendkappe
• Umfangreiche und verständliche Montageanleitung

WEEE-Reg.-Nr.: DE 77028333
