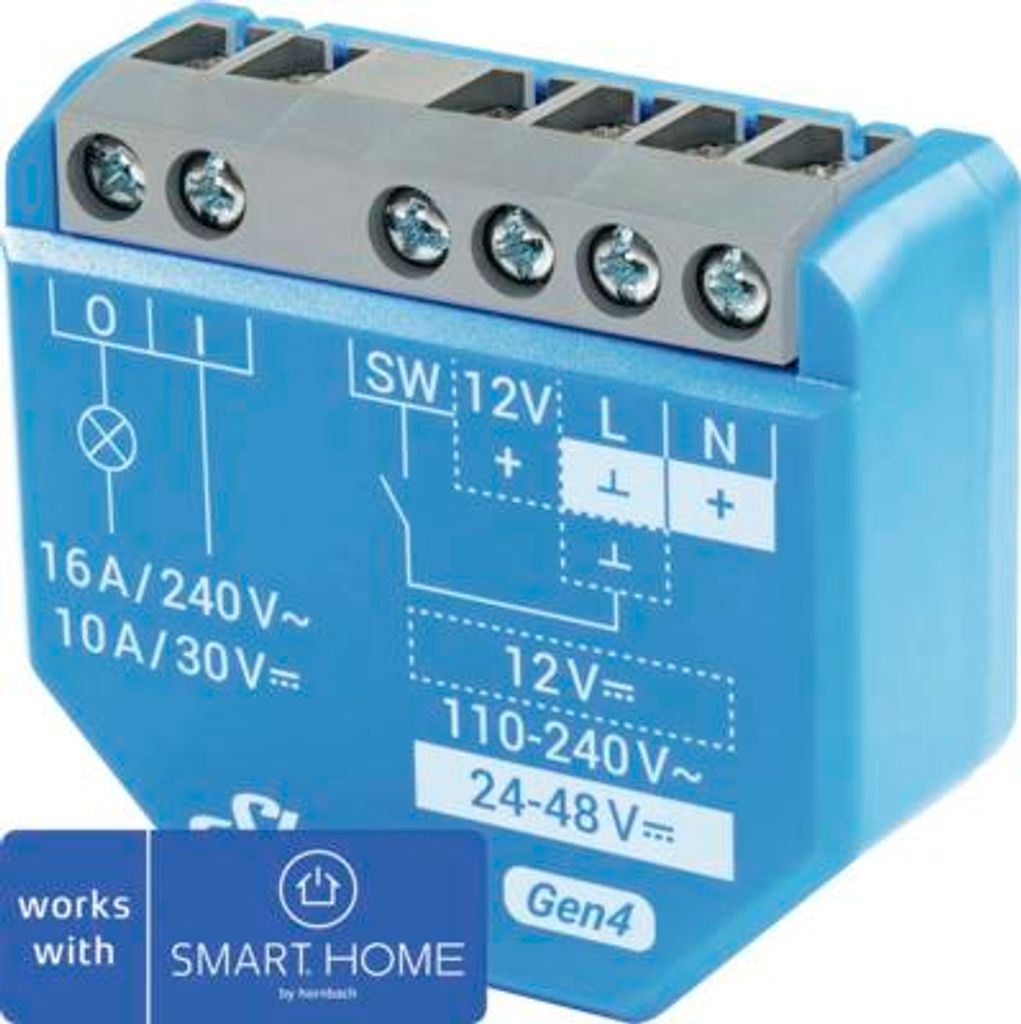

Schalter Shelly 1 Gen 4 Unterputzmodul blau - Kompatibel mit Smart Home by hornbach

Shelly 1 Gen4
Der Shelly 1 Gen4 ist ein kompakter 1-Kanal Smart-Schalter mit potentialfreiem Kontakt zur Steuerung verschiedenster elektrischer Verbraucher. Er unterstützt mehrere drahtlose Kommunikationsprotokolle wie WLAN, Bluetooth, Zigbee und Matter und eignet sich dadurch für eine flexible Integration in unterschiedliche Smart-Home-Systeme. Die Steuerung erfolgt lokal über eine WLAN-Verbindung oder per Fernzugriff über Internet und Cloud-Dienste. Eine zentrale Steuerung ist nicht erforderlich.

Das Gerät ist für den Einbau hinter bestehenden Schaltern und Steckdosen vorgesehen und eignet sich zur Nachrüstung bestehender Installationen. Über das integrierte Web-Interface kann der Schalter konfiguriert, überwacht und gesteuert werden. Die potentialfreien Kontakte erlauben das Schalten von Kleinspannungsgeräten sowie das Auslösen externer Steuerungen, beispielsweise für Schütze oder Relais.

Typische Anwendungen umfassen die Steuerung von Lichtquellen, Heizungs- und Kühlsystemen, Torantrieben, Ventilen, Lüftungssystemen oder Bewässerungsanlagen. Der Shelly 1 Gen4 unterstützt Zeitpläne, Automatisierungsszenarien, sowie Skripting über HTTP, MQTTS, WebSockets oder API-Schnittstellen.

Ein interner Temperatursensor schützt das Gerät vor Überhitzung. Durch seine Unterstützung für Matter ist eine Integration in Apple Homekit möglich. Die Bedienung erfolgt wahlweise über Sprachassistenten wie Alexa, Siri oder Google Assistant, über die Shelly Smart Control App oder per Automatisierungssystem.

Der Shelly 1 Gen4 kann zur Automatisierung von Haushalts- und Gewerbeanwendungen eingesetzt werden. Dazu zählen beispielsweise die automatische Lichtsteuerung bei Sonnenuntergang, die Heizungsregulierung in Abhängigkeit von gemessenen Temperaturen, die Steuerung von Garagentoren mit Positionsüberwachung, oder die bedarfsorientierte Gartenbewässerung basierend auf Wetterdaten. Die Einbindung externer Sensoren oder Erweiterungsmodule ermöglicht eine situationsabhängige Steuerung in Echtzeit.

Durch die Unterstützung von Zigbee- und WLAN-Reichweitenverlängerung sowie Bluetooth-Gateway-Funktionalität kann das Gerät auch zur Netzwerkoptimierung innerhalb eines bestehenden Automatisierungssystems verwendet werden.

Merkmale im Überblick

• Multiprotokoll-Unterstützung: WLAN, Zigbee, Matter, Bluetooth
• WLAN- und Zigbee-Reichweitenverstärker sowie Bluetooth-Gateway
• Einbau hinter Schaltern und Steckdosen möglich
• Potentialfreie Kontakte zur Steuerung von Kleinspannungsgeräten
• Interner Temperatursensor für Überhitzungsschutz
• Unterstützung von Zeitplänen, Szenen, Scripting, Webhooks, MQTT, KNXnet/IP
• Fernsteuerung über App oder Sprachassistenten

Kompatibilität

• Amazon Alexa
• Google Assistant
• Samsung SmartThings
• Apple Homekit (via Matter)
• Shelly Smart Control App
• Home Assistant
• MQTT, HTTP API, Webhooks
• WiFi
• Bluetooth
• ZigBee

Technische Daten

• Größe (HxBxT): 37x42x16 mm
• Max. Drehmoment Schraubklemmen: 0.4 Nm
• Leiterquerschnitt: 0.2 bis 2.5 mm² / 24 bis 14 AWG (massiv, flexibel, Aderendhülsen)
• Abisolierlänge der Leiter: 6 bis 7 mm
• Montage: Wandkonsole
• Gehäusematerial: Kunststoff
• Gehäusefarbe: Blau
• Farbe der Klemmen: Grau
• Umgebungstemperatur: -20 °C bis 40 °C
• Luftfeuchtigkeit: 30 % bis 70 % RH
• Max. Höhe: 2000 m
• Stromversorgung: 110240 V / 2448 V⎓ / 12 V⎓
• Leistungsaufnahme: < 1 W
• Neutralleiter erforderlich: Ja
• Externer Schutz: Leitungsschutzschalter gemäß EN60898-1 (Auslösecharakteristik B oder C, max. 16 A Nennstrom, min. 6 kA Ausschaltvermögen, Energiebegrenzungsklasse 3)
• Max. Schaltspannung: 240 V / 30 V⎓
• Max. Schaltstrom: 16 A/240 V / 10 A/30 V⎓
• Interner Temperatursensor: Ja
• Wi-Fi-Protokoll: 802.11 b/g/n/ax
• Wi-Fi Frequenzband: 2412 - 2472 MHz
• Max. Wi-Fi Sendeleistung: < 20 dBm
• Wi-Fi Reichweite: bis zu 30 m innen / 50 m außen (abhängig von den Bedingungen vor Ort)
• Bluetooth-Protokoll: 5
• Bluetooth Frequenzband: 2402 - 2480 MHz
• Max. Bluetooth Sendeleistung: < 4 dBm
• Bluetooth Reichweite: bis zu 10 m innen / 30 m außen (abhängig von den Bedingungen vor Ort)
• Zigbee-Protokoll: 802.15.4
• Zigbee-Repeater-Funktion: Ja
• Zigbee Frequenzband: 2400 bis 2483.5 MHz
• Max. Zigbee Sendeleistung: < 20 dBm
• Zigbee Reichweite: bis zu 100 m innen / 300 m außen (abhängig von den Bedingungen vor Ort)
• Mikrocontroller: ESP-Shelly-C68F
• Flash-Speicher: 8 MB
• Unterstützte Zeitpläne: 20
• Webhooks (URL-Aktionen): 20 mit je bis zu 5 URLs
• Scripting-Funktion: Ja
• MQTT-Unterstützung: Ja

Diagramm

• Terminal:
  • I: Lastkreis-Eingangsanschluss
  • O: Lastkreis-Ausgangsanschluss
  • SW: Schalter (Steuerung O) Eingangsanschluss
  • +12V: 12 V⎓ Pluspol
  • L: Live-Terminal (110240 V)
  • N: Neutralleiter
  • +: 24-48 V⎓ Pluspol
  • Ʇ: 12/24-48 V⎓ Erdungsklemme
  • Kabel:
  • L: Stromkabel (110240 V)
  • N: Neutralleiter
  • +: 12/24-48 V ⎓ Pluskabel
  • GND: 12/24-48 V⎓ Erdungskabel

Sonstige Daten

• Neutralleiter erforderlich
• LED-Zustandsanzeige zur Verbindungsdiagnose

Lieferumfang

• 1x Shelly 1 Gen4

Links

• Einrichtung neuer Geräte
• Web-Interface Anleitung
• Shelly 1 Gen4 API Dokumentation
• Gedruckte Benutzer- und Sicherheitshinweise (PDF)
• Scripting-Dokumentation
• Virtuelle Komponenten
• KNX-Integration

Warum den Shelly 1 Gen4 wählen?
Smarter, schneller und vernetzter
Der Shelly 1 Gen4 bringt leistungsstarke Upgrades zum beliebten Shelly 1 Gerät. Mit der neuen Multiprotokoll-Konnektivität kannst Du das Protokoll wählen, das am besten zu Deinem Heimnetzwerk passt – Zigbee, Matter, WLAN oder Bluetooth. Ein verbesserter Prozessor sorgt für schnellere Reaktionen und reibungslosere Ausführung Deiner Automatisierungen. Der Shelly 1 Gen4 bleibt die perfekte Nachrüstlösung für Deine Lichter und Geräte, jetzt mit verbesserter Kompatibilität und Geschwindigkeit, alles im gewohnt kompakten und einfach zu installierenden Design.

Multiprotokoll-Konnektivität
Hochgradig kompatibel! Wähle das beste Protokoll für Dein smartes Zuhause – Zigbee, Matter, WLAN oder Bluetooth.

Potentialfreie Kontakte
Verwende ihn zur Steuerung einer breiten Palette von Geräten und Vorrichtungen.

Smarte Zeitpläne
Erstelle benutzerdefinierte, auf Deinen Tagesablauf abgestimmte Zeitpläne oder lass Deine Beleuchtung dem Sonnenauf- und -untergang folgen.

Unterstützung verschiedener Spannungen
Verwende eine breite Palette von Ausgangsspannungen, auch für niedrige Spannungen.

Unterstützt Matter
Kann in jedes Matter-Ökosystem integriert werden.

Smarte Szenen
Kombiniere den Shelly 1 Gen4 mit anderen Shelly Geräten und erstelle individuelle Szenen.

Gen4-Geräte
Komm mit den neuen Shelly Gen4-Geräten in den Genuss fortschrittlicher smarter Hausautomation.
Jedes Gen4-Gerät ist mit Multi-Protokoll-Konnektivität ausgestattet: WLAN, Bluetooth, Zigbee und Matter werden unterstützt.
Wähle also einfach eine Verbindungsart aus und schließe Dein Shelly Gerät im Handumdrehen an Dein Smart-Home-Netzwerk an.

• Neu - Multiprotokoll-Konnektivität: Wähle zwischen Bluetooth, WLAN oder Zigbee.
• Unterstützt KNXnet / IP Kommunikation.
• Interner Temperatursensor für Überhitzungsschutz.
• Kein Hub erforderlich! Einfache Steuerung über die Shelly Smart Control App, die meisten Plattformen und Protokolle sowie Sprachassistenten. Verwende ihn mit Alexa, Siri, Home Assistant, Apple Homekit oder Deiner bevorzugten Automatisierungsplattform.
• Potentialfreie Kontakte – Option für die Steuerung von Schützen. Ermöglicht das Ein- und Ausschalten von Kleinspannungsgeräten.
• Neu - WLAN-, Zigbee-Reichweitenverstärker und Bluetooth-Gateway.
• Neu - Mit Apple Homekit kompatibel: Steuere verbundene Geräte mit der Apple Home-App oder Siri über Matter.
• Unterstützt Klein- und Niederspannung.
• Perfekt für den Einbau hinter Schaltern und Steckdosen geeignet.
• Unterstützt Zeitpläne, Szenen und lokale Aktionen.
• Unterstützt Scripting, HTTPS, MQTTS, eingehende und ausgehende Web Sockets.
• Unterstützt virtuelle Komponenten.

Shelly 1 Gen4 ist ein Matter-kompatibler smarter Schalter mit potentialfreien Kontakten. Ausgestattet mit einer drahtlosen Multi-Protokoll-MCU, unterstützt er Zigbee- und Bluetooth Konnektivität für eine sichere Verbindung. Das Gerät funktioniert sowohl mit AC-Wechselstrom als auch mit DC-Gleichstrom. Sein kleiner Formfaktor ermöglicht den nachträglichen Einbau in Standard-Elektrodosen, hinter Steckdosen, Lichtschaltern oder anderen Orten mit begrenztem Platz . Das Gerät verfügt über eine integrierte Webschnittstelle zur Überwachung, Steuerung und Anpassung seiner Einstellungen. Das Gerät kann auf andere intelligente Geräte oder Automatisierungssysteme zugreifen und mit ihnen interagieren, wenn sie sich in derselben Netzwerkinfrastruktur befinden.

Typ	Relais
Farbe	blau
EAN	3800238070687
Hersteller-Nr.	Shelly_1_Gen4
Smarthome	Alexa, Google Home, Matter, Samsung SmartThings, Zigbee
Geräteeigenschaften	Geräteart	Hausautomation
	Gerätetyp	Relais
	Material	Kunststoff
	Montage	Unterputzdose
Einsatzbereich	Innen
Luftfeuchtigkeit	Betrieb	30 - 70 %
WLAN	Ja
Reichweite	Max. Empfangen (Gebäude)	10 m
	Max. Senden (Gebäude)	10 m
Strom	Verbrauch	1.2 W
Temperaturbereich	Betrieb	-20 - 40 °C
Verbindungsart	Bluetooth, Funk
Feature	Zeitpläne: 20, WebHooks (URL-Aktionen): 20 mit 5 URLs pro Hook, Wi-Fi Range Extender, BLE Gateway, Skripting, MQTT
Weitere Informationen	Schraubklemmen max Drehmoment: 0,4 Nm | Querschnitt des Leiters: 0,2 bis 2,5 mm² | (Voll-, Litzen- und Aderendhülsen) | Abisolierlänge des Leiters: 6 bis 7 mm | Max. Schaltspannung: 240 V, 30 V? | Max. Schaltstrom: 16 A (240 V), 10 A (30 V?)
Abmessungen	Breite: 42 mm x Höhe: 37 mm x Tiefe/Länge: 16 mm
Gewicht	26 Gramm

• ????-????????????????????-????????????????????-????????????????????????????????????: Unterstützt bis zu 16A bei 240 V AC oder 10A bei 30V DC; passt platzsparend hinter Wandschalter oder in Verteilerdosen
• ???????????????????????????????????????????????????????? ????????????????????????????????: Perfekt zur Steuerung von (Garagen-)Toren, Heizkesseln oder Niederspannungsschaltungen
• ????????????- & ????????????????????????????????????????????????????????????: Steuere Deine Geräte von überall mit der Shelly Smart Control App oder Sprachassistenten wie Alexa, Apple HomeKit, Google Home und SmartThings – ???????????????? ???????????? ????????????????????????????????????????????????
• ????????????????-???????????????????????????????????? + ????????????????????????????????????????????????????????????????????????????: 2,4 GHz-WLAN für eine unterbrechungsfreie Smart-Home-Steuerung; Bluetooth, Zigbee und Matter für eine vereinfachte Einrichtung
• ????????????????????????ä???????? ???????????? ????????????????????: Erstelle individuelle Timer und Zeitpläne oder automatisiere Dein Zuhause mit smarten Szenen
• ???????????? ???????? ????????????????: Jetzt mit integrierter Matter- und Zigbee-Kompatibilität, verbesserter Rechenleistung und erweiterten Skriptfunktionen für noch smartere Automatisierung

Funktionen:

ZigBee: Ja
Bluetooth-Version: 5.0
WLAN: Ja
Für den Innenbereich geeignet: Ja
Fernbedienung: Ja
WLAN-Frequenz: 2,4 GHz
Maximale Reichweite im Freien: 50 m
Montageart: Wand
Gehäusematerial: Kunststoff
Bluetooth-Reichweite: 30 m
Fernsteuerung per Smartphone/Tablet: Ja
Kompatibel mit Google Assistant: Ja
Maximale Reichweite im Innenbereich: 30 m
Kompatibel mit Amazon Alexa: Ja
Typ: Smart-Schalter
Bluetooth: Ja
Produktfarbe: Blau
WLAN-Standards: Wi-Fi 6 (802.11ax), Wi-Fi 4 (802.11n), 802.11g, 802.11b
Integriert Anzeige: Nein
Verbindungstechnologie: Drahtlos
ZigBee-Frequenz: 2,4 GHz

Stromversorgung:

Eingangsspannung: 240 V
Leistungsaufnahme (typisch): 1 W

Betriebsbedingungen:

Betriebstemperatur (TT): -20 - 40 °C
Relative Luftfeuchtigkeit (HH): 30 - 70 %

Gewicht & Abmessungen:

Breite: 42 mm
Tiefe: 16 mm
Höhe: 37 mm
Gewicht: 26 g

Verpackungsdaten:

Menge pro Packung: 1 Stück

Ein ein-Kanal, smart-Schalter mit potentialfreiem Kontakt zur Steuerung von Lichtern|Geräten. Genieße bessere Performance|Multiprotokoll-Unterstützung (WLAN, Zigbee, Matter, Bluetooth).
n.a.

SHELLY 1 Gen4 – Smarter, schneller und vernetzter Der Shelly 1 Gen4 ist ein kompakter Smart-Schalter, der mit seiner Multiprotokoll-Konnektivität eine flexible Steuerung von elektrischen Geräten ermöglicht. Er eignet sich ideal für die Nachrüstung in bestehenden Installationen und bietet eine einfache Integration in Smart-Home-Systeme. Dank der Unterstützung von Zigbee, Matter, WLAN und Bluetooth passt er sich nahtlos an verschiedene Heimnetzwerke an. Mit dem Shelly 1 Gen4 können Sie Ihre Beleuchtung, Heizung, Kühlung und andere elektrische Geräte bequem von überall steuern. Der verbesserte Prozessor sorgt für eine schnellere Reaktionszeit und reibungslose Automatisierungen. Features: - Multiprotokoll-Konnektivität: Zigbee, Matter, WLAN, Bluetooth - Unterstützt Klein- und Niederspannung - Potentialfreie Kontakte für vielseitige Steuerungsmöglichkeiten - Kompatibel mit Apple Homekit, Alexa, Google und Samsung SmartThings - Interner Temperatursensor für Überhitzungsschutz - Kein Hub erforderlich, einfache Steuerung über die Shelly Smart Control App Technische Daten: - Betriebsspannung: 110…240 V, 24…48 V-, 12 V- - Max. Schaltstrom: 16 A/240 V, 10 A/30 V- - Leistungsaufnahme: < 1 W - WLAN-Protokoll: 802.11 b/g/n - Bluetooth-Protokoll: 4.2 - Zigbee-Protokoll: 802.15.4 - Farbe: blau - Gewicht: 26 g - Maße: 37x42x16 mm Lieferumfang: - Relais - Bedienungsanleitung

Shelly · Unterputz·""1 Gen4""· Relais· max 16A· 1 Kanal· WLAN· Matter· Zigbee· (Shelly_1_Gen4)
