Längsverbinder für PV Montageschiene im Befestigungsset mit 2x Bundmutter und 2x Sechskantschraube Photovoltaik Verbindung Solar Profil Aluminium

Längsverbinder PV-Schiene 40x40 Montageset Sechskantkopf 17

Der Längsverbinder dient der Verlängerung handelsüblicher Photovoltaik Montageschienen 40x40 bei der Erstellung einer Unterkonstruktion von Solar-Anlagen auf Flach- und Schrägdächern. Im Befestigungsset [Sechskantkopf 17] zusätzlich zum Längsverbinder mit 2x Bundmutter M10 und 2x Sechskantschraube M10x25 mit 17mm breitem Kopf für PV-Schienen mit einem unteren Profilkanal in 17,5mm Breite.

Der Längsverbinder für Montageschienen ist ein wichtiges Befestigungselement für die Montage der Unterkonstruktion einer Photovoltaik-Anlage mit Aluminium-Montageschienenim Flach- und Schrägdachbereich.
Er eignet sich für die Verbindung (Verlängerung) von handelsüblichen Aluminium-Montageschienen 40x40mm und verfügt zur Montage über zwei Löcher für M10-Schrauben.

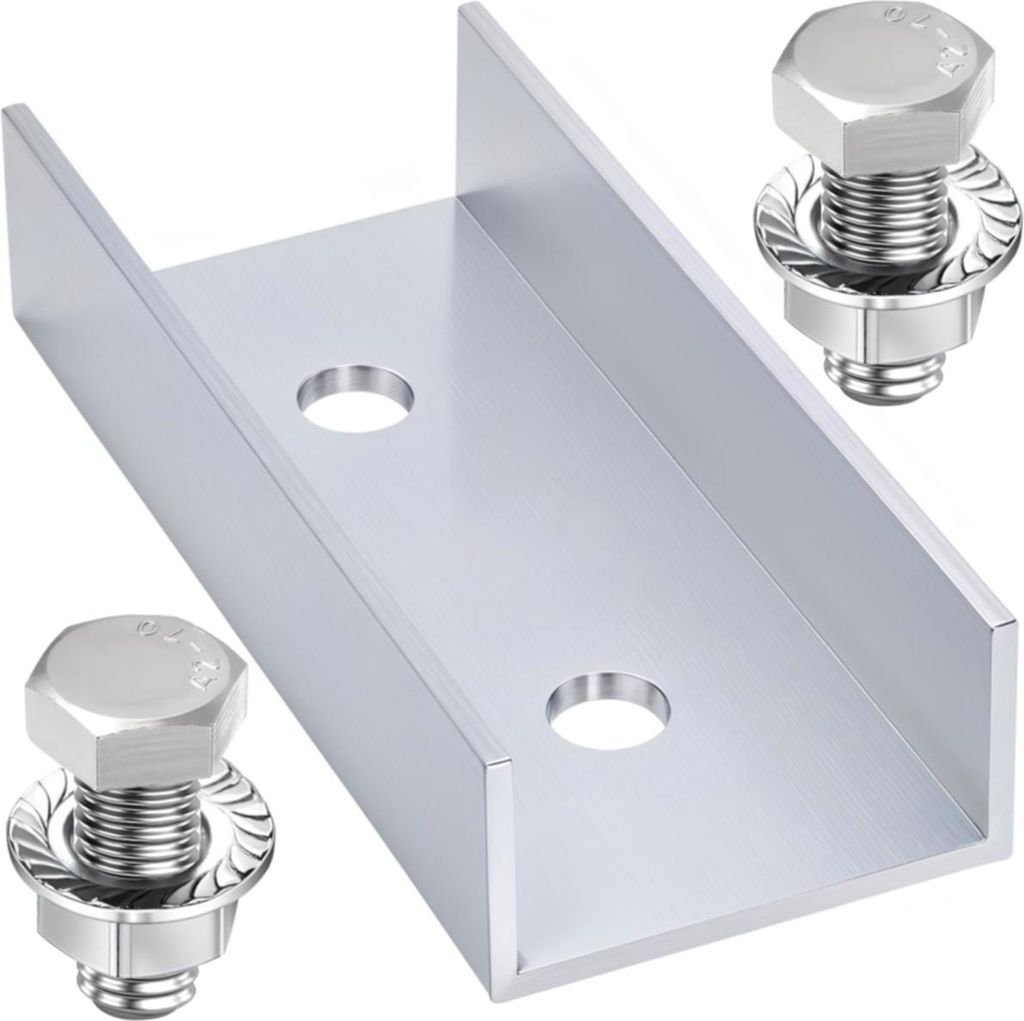

Im Befestigungsset [Sechskantkopf 17] befindet sich folgendes im Lieferumfang:

• 1x Längsverbinder (Artikelnr. 90589110)
• 2x Bundmutter M10 (Artikelnr. 90589130)
• 2x Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611)

Anmerkung: Bei den handelsüblichen Photovoltaik Montageschienen gibt es zwei unterschiedliche Breiten des unteren Profilkanals. Der eine Typ hat eine Breite von 17,5mm und der andere Typ hat eine Breite von 23mm.
Für Typ 17,5 kann man entweder eine Sechskantschraube M10 x 25mm mit Kopfbreite 17mm (Artikelnr. 90586611) oder eine Hammerkopfschraube M10 x 32,5mm mit Kopfbreite 17,3mm (Artikelnr. 90589121) verwenden.
Für Typ 23 muss eine Hammerkopfschraube M10 x 25mm mit Kopfbreite 22,8mm (Artikelnr. 90589120) verwendet werden.

Zur Befestigung des Längsverbinders mit der Montageschiene wird je nach Typ von Montageschiene eine Sechskantschraube 17, eine Hammerkopfschraube 17,3 oder eine Hammerkopfschraube 22,8 in die untere Profilkammer (Nut) der Montageschiene eingelegt und durch den Längsverbinder mit der Bundmutter gekontert und festgezogen. Jedes der beiden Löcher des Längsverbinders wird auf diese Weise mit einem Ende einer Montageschienen verbunden.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.
Alternativ zur Hammerkopfschraube kann auch eine Sechskantschraube M10 x 25mm verwendet werden.

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
