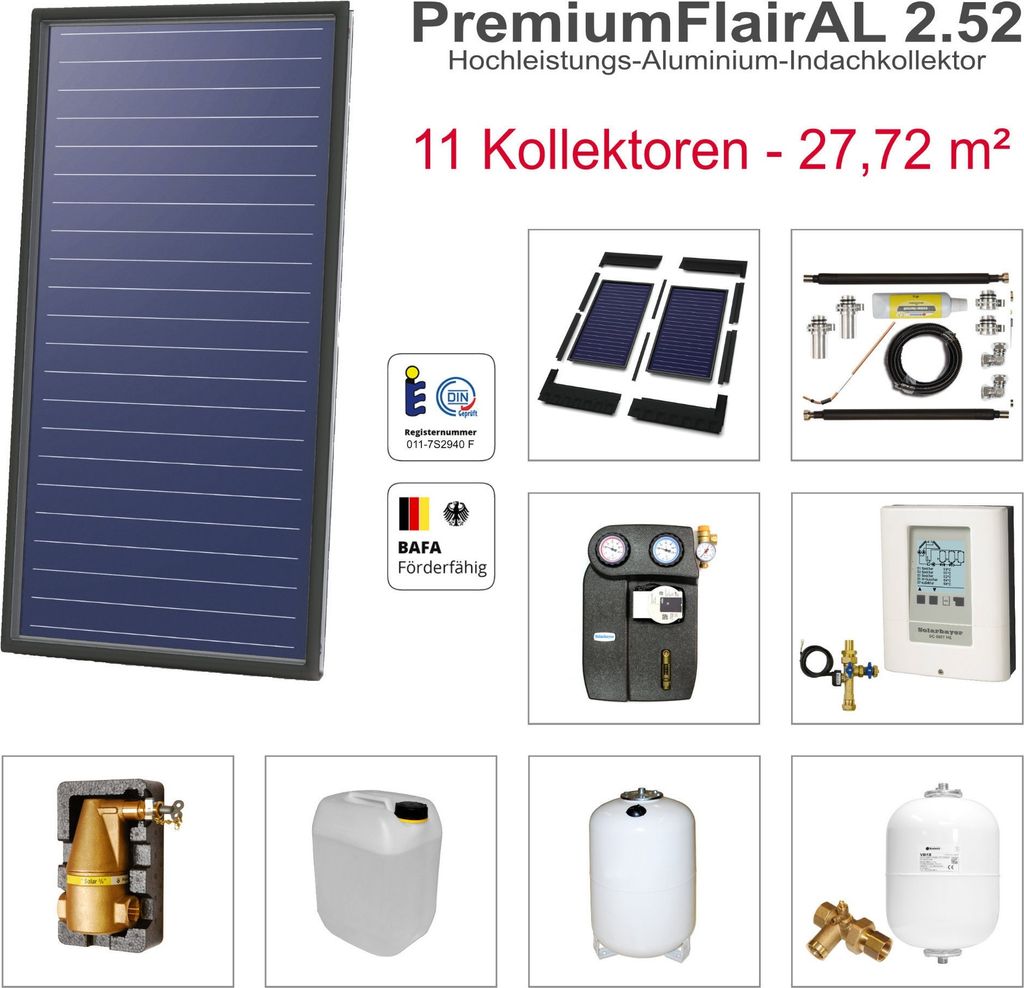

Solarbayer PremiumFlairAL Indach-Solarpaket 11 Bruttofläche 27,72 m² Solaranlage

11 x Solarbayer PremiumFlair AL 2.52 Indach Bruttokollektorfläche: 2,52 m² vertikal

• Hochleistungs-Flachkollektor
• senkrechte Bauart für Indachmontage
• ultraschallgeschweißter Vollaluminium-Mäanderabsorber + hochselektiver Alanod eta plus®-Beschichtung
• enger Rohrabstand 92 mm für ausgezeichnete Wärmeübertragung
• Rahmenprofil aus Aluminium
• ausgasungsfreie Rückisolierung aus hochverdichteter Mineralwolle
• hochtransparentes Solarsicherheitsglas, prismiert und schwimmend verlegt
• Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S2940 F
• Technische Daten:
  • Abmessungen HxBxT: 2100x1200x85 mm
  • Bruttokollektorfläche: 2,52 m²
  • Aperturfläche: 2,22 m²
  • Anschlüsse: 4 Stk.
  • Steckkupplung werkzeuglos
  • Leergewicht: 37 kg
  • Kollektorinhalt: 2,3 l
  • Betriebsdruck max.: 6 bar
  • Solarsicherheitsglas: 3,2 mm
  • Stagnationstemperatur: 185 C
  • Zul. Kollektorneigung: 25 - 90 Grad
• Peakleistung pro Modul Wpeak (G=1000 W/m2, n0): 1798 W
• Testmethode: Quasi-dynamisch
• Konversionsfaktor und Wärmekoeffizienten der Aperturfläche gemäß EN 12975-2 quasi-dynamisch (statisch):
  • n0: 0,810 (0,810)
  • a1: 3,804 (3,159) W/(m2K)
  • a2: 0,017 (0,014) W/(m2K2)
  • Winkelkorrekturfaktor IAM (50°): 0,90
• Jährlicher Kollektorertrag:
  • 1066 kWh (Standort Würzburg 50 Gr.

1 x Flair AL Grundbausatz 2 Kollektoren 2,52 / 2,85 vertikal

• Einblechrahmen für 2 Koll vertikal bestehend aus:
  • Traufblech li / re
  • Seitenblech li / re
  • Firstblech li / re
  • Zwischenblech
• Lufthaube vormontiert

9 x Flair AL Erweiterung 1 Koll seitlich 2,52 / 2,85 vertikal

• Erweiterung für 1 Koll seitlich bestehend aus:
  • Traufblech
  • Firstblech
  • Zwischenblech
• Lufthaube vormontiert

11 x Flair AL Montageset / 1 Koll Befestigungsmaterial

• Montagelatte
• Haltklammern
• Schraubenpaket

10 x AL Verbinderset Steckverbinder VA

• 2 x Steckverbinder Edelstahl (VA)
• passend für PLUS Serie ab Baujahr 2016

1 x Flair AL Anschlussset

• 1x Reserveset Verbinder
• 1x Reserve Montageset
• 2x FlairAL Anschlussstück 22mm
• 2x FlairAL Blindstopfen
• 1x Sensor Verlängerung
• 2x Edelstahlwellrohr isoliert für Dachdurchführung
• 1x Fühlerschutzrohr
• 2x Klemmringverschraubung 22mm
• 2x Klemmringwinkel 22mm
• 1x Tube Solarfermit

• A-Klasse Umwälzpumpe Wilo Yonos PARA ST25/8 iPWM 2
• Funktionskontrollgerät mit Durchflussmengeneinsteller 2-12 l/min
• Luftabscheider im Vorlaufstrang
• Sicherheitsgruppe mit Solar-Manometer 0-10 bar und Sicherheitsventil 6 bar
• Absperrkugelhähne mit Thermometern, Rückflussverhinderer 10 bar in 45 Grad-Stellung geöffnet
• Spülvorrichtung mit Absperrungen
• hochwertige EPP-Wärmedämmschalen
• Anschluss für AG Solar DN20 3/4"
• Technische Daten:
  • Abmessungen (BxHxT): 277x425x150
  • Maximale Betriebstemperatur 110 C
  • Anschlüsse 22mm Klemmring
  • Rohrabstand 125 mm
  • Netzanschluss: 230V / 50 Hz
  • Leistungsverbrauch: 2-75 W
  • Imax: 0.66 A
  • Schutzart: IPX4D

1 x Solarregler SC 0807 HE Mehrkreisregler

• Mehrkreisregler mit graphisch animiertem Display
• vorprogrammierte Anlagesysteme
• Wärmemengenerfassung durch Grundfos VFS Sensor
• Ethernet Anschluss vorhanden zur Internetanbindung
• Technische Daten:
  • Abmessungen BxHxT: 228x180x53 mm
  • Schutzart IP 40
  • Systemspannung 100-240VAC, 50-60Hz
  • Leistungsaufnahme 0,5-3,0 W
  • Standby: 0,5 W
  • 8 x Fühlereingang PT1000
  • 2 x Eingang VFS/RPS
  • 2x elektronische Relaisaugang ELR 230VAC für Drehzahlregelung von Standardpumpen
  • 4x Ausgang Relais 230VAC (ein/aus)
  • 1x Relaisausgang potenialfrei
  • 2x Ausgang PWM oder 0-10V
• Lieferung inkl. Fühler: 6x Kollektorfühler PT1000 (Silikon)

• Schutz gegen Überspannung z.B. bei Gewitter an die Regelung

2 x Solar-Ausdehnungsgefäß 60 Liter -VSV-

• Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen
• 3/4" AG
• gebaut nach UNI EN9001, DIN geprüft
• Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte
• geeignet für alle Wasser- und Glykolgemische
• Technische Daten:
  • Arbeitstemperatur: -10 C / +140 C
  • Max. Betriebsdruck 10 bar
  • Vordruck 2,5 bar
  • Anschluss 3/4" AG
  • mit Standfuß
  • Durchmesser 365 mm
  • Höhe 668 mm

2 x Solar-Vorschaltgefäß 18 Liter

• sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird
• Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung
• Technische Daten:
  • Anschluss: DN 20 (3/4" AG)
  • Betriebsüberdruck max.: 6 bar
  • Durchmesser: 270 mm
  • Höhe: 420 mm

2 x Kappenventil mit Manometer

• Anschluss DN20 3/4"
• mit plombierbarer Absperrung
• Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751
• zum Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems
• inkl. Manometer 0-6 bar

8 x Solarflüssigkeit 20 Liter (gemischt)

• für Röhren-/Aluminiumkollektoren
• gebrauchsfertiger Langzeitfrostschutz mit Korrosionsinhibitoren
• für Solar- und Wärmepumpenanlagen & Kühl- und Heizanlagen
• geruchslos
• auf Basis von Propylenglykol
• im Lebensmittel- und Trinkwasserbereich als Kühlsole oder Wärmeträgerflüssigkeit geeignet
• Technische Daten (fertig gemischt):
  • Siedebeginn/Siedebereich: >150 Gr.C
  • Dichte (20 Gr.C): 1,066 g/cm3
  • pH-Wert: ca. 8,0
  • Viskosität bei 20 Gr.C: 68-72 mm2/s
  • Frostschutz: ca. -30 Gr.C (Eisflockenpunkt)

1 x Luftabscheider Solar 3/4" IG

• inkl. EPP Wärmeschutzisolierung
• für geschlossene Solaranlagen bis zu einer Höchsttemperatur von 200 °C und einem Überdruck von 10 bar
• Technische Daten:
  • Abmessungen mit Isolierung BxHxT: 113x188x102 mm

1 x Grundfos DirectSensor VFS2-40 zur kombinierten Volumenstromerfassung

• Wärmemengenzählung in Solarthermie- und Heizungsanlagen
• Einsatz in Anlagen mit höherem Durchfluss sowohl in aggressiven Medien als auch in Trinkwasser
• präzise Messung durch direkten Fluidkontakt
• Lieferumfang:
  • Anlagesensor inkl. Amatur und Anschlussleitung
  • Anschlüsse: Schnellkupplung flachdichtend, mit Rohrstutzen 22 mm, Klemmringverschraubung 22 mm, 2 Absperrhähne
