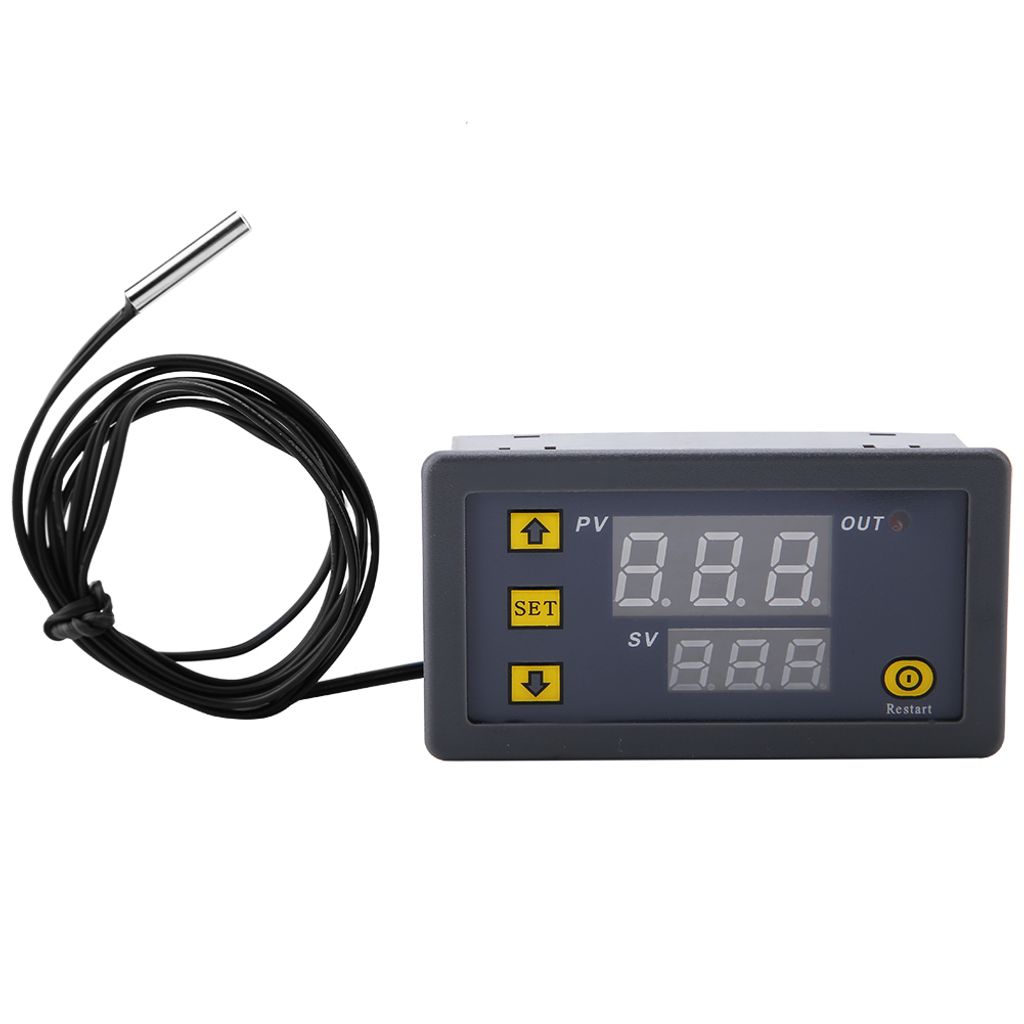

W3230 LED Digitaler Temperaturregler Thermostatschalter Sensormessgerät (110-220 V)

Eigenschaften:

100 % brandhochwertig.

Kühl- und Heizbetrieb wählbar.

Höchst-/niedrigsttemperatur einstellen, um Unfälle zu vermeiden.

Automatischer Kühl- oder Heizbetrieb für konstante Temperatur.

Temperaturkalibrierung: Sie können die Temperatur je nach Bedarf kalibrieren.

Alarm bei hoher Temperatur: Sobald die eingestellte Temperatur erreicht ist, löst der Regler einen Alarm aus.

Spezifikationen:

Material: Elektronik

Spannung: 110–220 V

Gewicht: ca. 48 g

Lieferumfang:

1 x Digitaler Thermostat-Temperaturalarm-Sensor

Anschluss:

Stromversorgung und Verbraucher gemäß Schaltplan anschließen. Die obere digitale Röhre zeigt den aktuell gemessenen Temperaturwert und die untere digitale Röhre die voreingestellte Temperatur an. Fehlt oder ist der Temperatursensor beschädigt, zeigt die digitale Röhre „-- --“ an. Der Käufer muss vor der Inbetriebnahme prüfen, ob der Temperatursensor installiert ist.

Der Temperaturreglerausgang ist ein 10-A-Relais, das verschiedene hohe Lasten versorgen kann. Bitte stellen Sie sicher, dass die Schaltung korrekt ist.

Kontrollleuchte, Status der Digitalanzeige:

Kontrollleuchte: Aus bedeutet, dass das Relais getrennt ist, und Ein bedeutet, dass das Relais geschlossen ist.

Digitalanzeige: Anzeige „-- --“.

1. Prüfen Sie, ob der Temperatursensor fehlt oder beschädigt ist.

2. Übertemperaturschutz im Heizbetrieb

3. Untertemperaturschutz im Kühlbetrieb

Das Relais im Schutzbetrieb wird automatisch getrennt.

Tastenbedienung: Das Thermostatpanel verfügt über drei Tasten: + und - SET.

Taste +: Schnelle Messwerterfassung

Taste -: Schnelle Messwertabsenkung

Neustart: Neustart der Taste

Einstelltaste

SET: Zugriff auf die Temperatur- und Parametereinstellung über die zweischichtige Schnittstelle.

SET: Drücken Sie kurz die Digitalanzeige (unten), um die Temperatur schnell einzustellen. Standardmäßig lassen sich die Werte 20 °C und 0 °C, 20 °C und 40 °C, 60 °C, 80 °C, 100 °C und weitere Werte bequem und schnell einstellen. Beispiel: Um 68,8 °C einzustellen, drücken Sie kurz die SET-Taste, um 60 °C einzustellen. Anschließend können Sie die entsprechende Temperatur mit den Tasten feinabstimmen. Nach der Einstellung warten Sie 5 Sekunden, bis die Daten automatisch gespeichert werden. Im Vergleich zur ersten Thermostatgeneration ist die zweite Generation komfortabler und flexibler zu bedienen. Die duale LED-Anzeige für Ist- und Solltemperatur ist übersichtlicher.

Halten Sie die SET-Taste gedrückt, um die Parametereinstellung aufzurufen. Die entsprechenden Parametereinstellungen sind P0–P5. Im Parametereinstellungsmenü können Sie durch kurzes Drücken der SET-Taste zwischen P0 und P5 wechseln. Um einen Parameter zu ändern, wechseln Sie einfach zum entsprechenden Element und stellen Sie ihn durch Drücken der Tastenkombination „Addieren“ oder „Subtrahieren“ ein. Drücken Sie SET lange, um die Daten nach der Einstellung zu speichern, oder warten Sie 6 Sekunden, um die Daten automatisch zu speichern.

Hinweis:

P3 Einstellung 1 bedeutet, dass der Thermostat für 1 Minute stillsteht. Drücken Sie SET lange, um ihn erneut zu aktivieren.

P4 Einstellung 1 bedeutet, dass der Thermostat nach 1 Minute wieder in Betrieb geht. Nach der Einstellung leuchtet die digitale Leuchte erst 1 Minute nach dem normalen Betrieb. Drücken Sie SET lange, um ihn erneut zu aktivieren.

P5 ist standardmäßig deaktiviert. Sobald der Benutzer die Temperatur eingestellt hat, kann P5 aktiviert werden, um zu verhindern, dass andere die Temperatur nach Belieben ändern. Sobald P5 aktiviert ist, werden die Daten gesperrt und P5 wird deaktiviert, wenn es erneut eingestellt werden muss.
