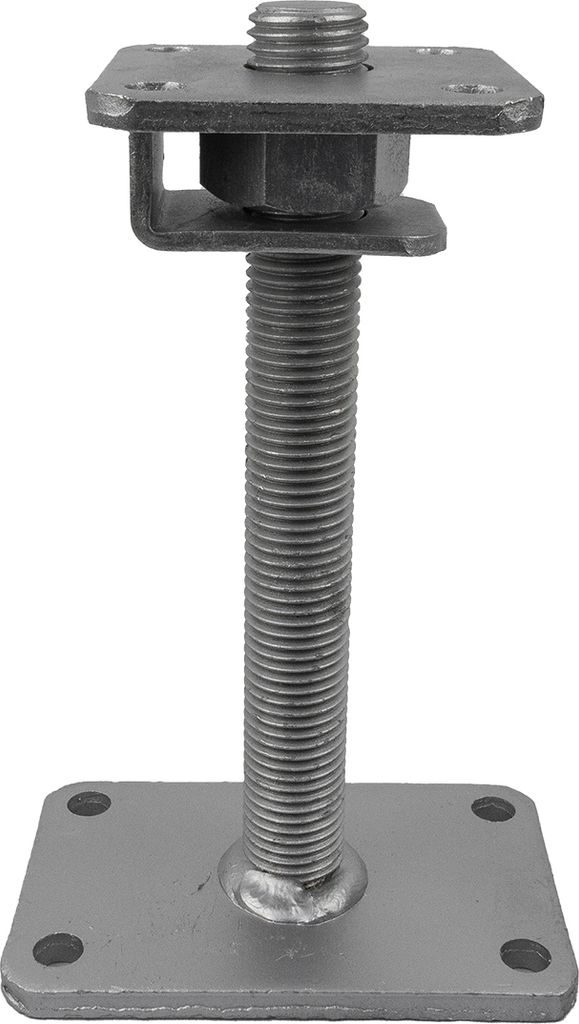

GeZu Impex® Pfostenträger Hans höhenverstellbar M30 x 250 mm, 100 x 100 mm Stützenfuß Pfostenschuh

Wofür wird der Pfostenhalter verwendet?

Pfostenträger Hans sind durch die C-Förmige 8 mm starke Trägerplatte auch nach der Montage noch höhenverstellbar. Die Stützfüße sind daher im Gartenbau oder im allgemeinen Bau mit Holzpfosten sehr praktisch.

Wie ist der Stützfuß aufgebaut und wie wird dieses benutzt?

Hat das Fundament nicht überall die gleiche Höhe, kann der Pfostenträger mit der beweglichen Trägerplatte und seiner Feststellmutter in einem Bereich von 60 – 230 mm auch nach der Montage noch verstellt werden. Die 250 mm lange Gewindestange ermöglicht sowohl die Funktion der Höhenverstellung, als auch die Funktion eines Dorns der bei Höhenverstellung in den Pfosten reingedreht bzw. rausgedreht wird.

Was ist zu beachten und welche Technischen Details hat der Pfostenträger?

Wichtig:

Aus Stabilitätsgründen benötigt man circa 10 - 20 mm des Verstellbereichs als Gewindesicherheit. Dank der Feuerverzinkung ist der Pfostenträger Hans gegen äußere Witterungseinflüsse optimal geschützt. Die Grundplatte hat ein Maß von 160 × 100 mm und die Trägerplatte das Maß 100 × 100 mm.

Technische Details - Verstellbereich: 60 - 230 mm - Trägerplatte: 100 x 100 mm - Materialstärke Trägerplatte: 8 mm - Löcher Trägerplatte: 4 Löcher Ø 13 mm - Lochabstand Trägerplatte: 70 mm - Grundplatte: 160 x 100 mm - Materialstärke Grundplatte: 10 mm - Löcher Grundplatte: 4 Löcher Ø 13 mm - Lochabstand Grundplatte: 70 mm & 130 mm - Gewindestärke M30 - Sechskantmutter: SW 46 - Materialart: Stahl feuerverzinkt
