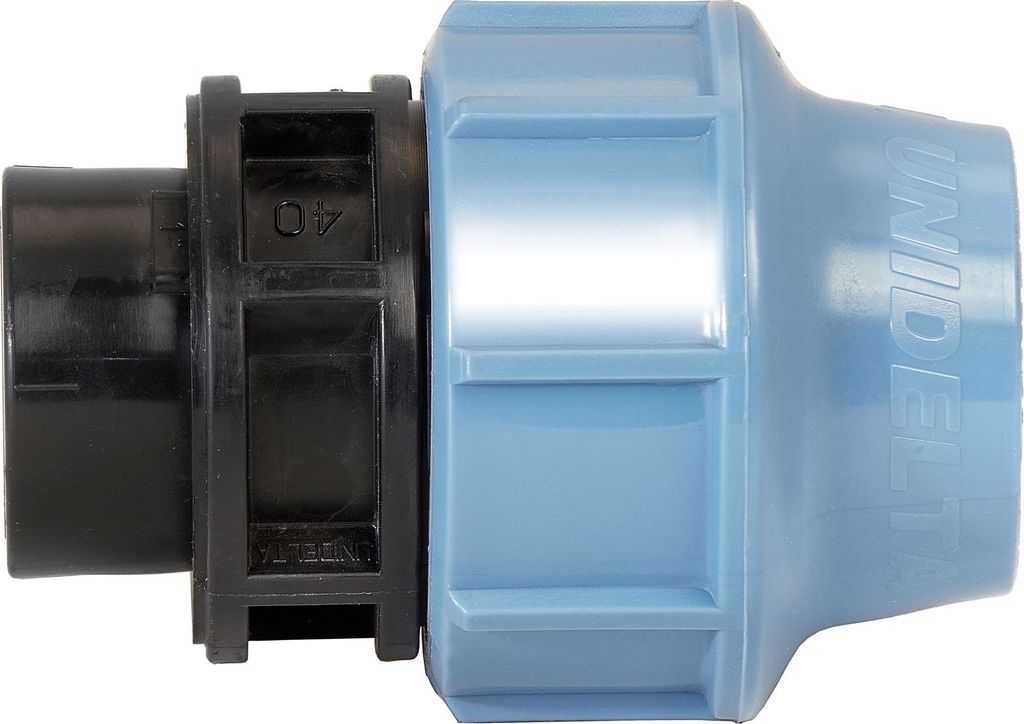

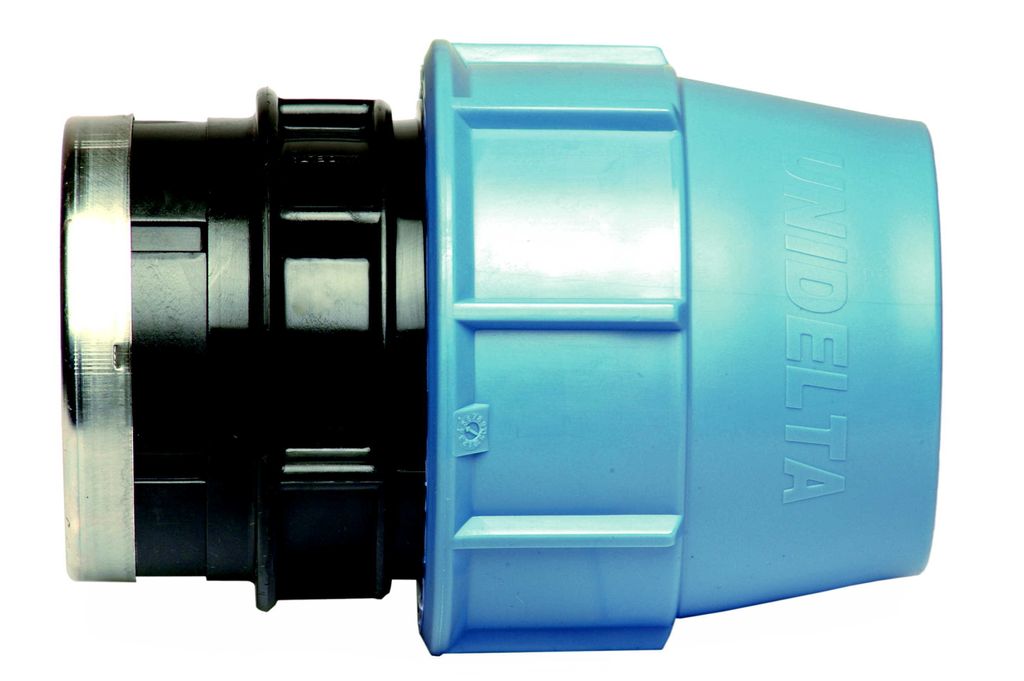

Unidelta PP Anschlussverschraubung mit Innengewinde 20mm x 1/2"

Unidelta PE-Klemmfitting 20 x 1/2" IG - Bewährte Qualität für Trinkwasserinstallationen

Der Unidelta PE-Fitting mit 20mm x 1/2" Innengewinde ist die kompakte Lösung für sichere Wasseranschlüsse.

Technische Daten der PE-Verschraubung

• Abmessungen: 20 mm x 1/2" Innengewinde

• Anschlusstyp: Klemmverbindung mit Schraubgewinde

• Nenndruck: PN 16 (16 bar)

• Temperaturbereich: -20°C bis +80°C

• Werkstoff: PE-HD (High Density Polyethylen)

• Farbausführung: Schwarz/Blau

• UV-Schutz: Ja - für Außeneinsatz geeignet

Kompakte Bauweise ohne Verstärkungsring

Besonderheit dieses Klemmfittings:

• Optimierte Konstruktion - Volle Festigkeit ohne zusätzlichen Ring

• Platzsparende Bauform - Ideal für enge Einbausituationen

Ideale Anwendungsbereiche

Der Wasseranschluss eignet sich perfekt für:

Hausinstallationen:

• Verbindung kleiner PE-Rohre mit Armaturen

• Waschmaschinenanschlüsse

• Spülmaschinenanschlüsse

• Eckventil-Verbindungen

Gartenanwendungen:

• Tropfbewässerungssysteme

• Kleinbewässerungsanlagen

• Gewächshausinstallationen

• Balkonbewässerung

Geprüfte Sicherheit für Trinkwasser

Der Trinkwasserverbinder erfüllt alle Hygieneanforderungen:

• KTW-konform - Entspricht deutschen Trinkwassernormen

• Geschmacksneutral - Keine Beeinträchtigung der Wasserqualität

• Biofilmresistent - Glatte Innenflächen verhindern Ablagerungen

Schnelle und sichere Montage

Montagevorteile der Rohrkupplung:

1. Einfache Vorbereitung - PE-Rohr rechtwinklig ablängen

2. Schneller Zusammenbau - Rohr einstecken, Mutter anziehen

3. Sofort druckfest - Keine Wartezeiten erforderlich

4. Lösbare Verbindung - Bei Bedarf demontierbar

5. Standardwerkzeuge - Keine Spezialausrüstung nötig

Perfekt für kleine PE-Rohrdimensionen

Kompatibel mit:

• PE-Rohren 20 mm Außendurchmesser

• PE 80 und PE 100 Rohrtypen

• SDR 11 bis SDR 17 Druckstufen

• Alle gängigen PE-Rohrmarken

Langlebige Qualität von Unidelta

Vorteile des Wasserleitungsverbinders:

• Korrosionsfrei - Kein Rost oder Grünspan

• Kalkresistent - Keine Ablagerungen im Inneren

• Druckstoßfest - Hält Wasserschlägen stand

• Temperaturbeständig - Von Frost bis Heißwasser

Wirtschaftliche Installation

Kostenvorteile durch:

• Schnelle Montage - Zeitersparnis bei der Installation

• Keine Folgekosten - Wartungsfreier Betrieb

• Universelle Verwendung - Innen und außen einsetzbar

• Lange Lebensdauer - Über 50 Jahre bei fachgerechter Installation

Technische Hinweise:

• EPDM-Dichtelemente (lebensmittelecht)

• Klemmkonus aus verstärktem POM

• Zugfeste Verbindung nach DIN 8074

• Druckprüfung nach DIN EN 12201

Montageempfehlung:

1. PE-Rohr gratfrei ablängen

2. Außenkante leicht anschrägen (15°)

3. Rohr vollständig in Fitting einschieben

4. Überwurfmutter handfest anziehen

5. Mit Gabelschlüssel 1-2 Umdrehungen nachziehen

Lieferumfang:

• 1x Unidelta PE-Klemmfitting 20 x 1/2" IG

• Integrierte Dichtungselemente

• Kurzanleitung

Setzen Sie auf Unidelta! Dieser PE-Anschlussstück bietet Ihnen höchste Sicherheit für Trinkwasserinstallationen. Die kompakte Bauweise ohne Verstärkungsring bei voller Festigkeit macht diesen PE-Rohrfitting zur cleveren Lösung für alle Wasseranschlüsse im 20mm-Bereich.

• Zur professionellen, werkzeuglosen Verbindung von PE-Rohren mit Außendurchmesser 20 mm

• Wiederverwendbar, da jederzeit wieder lösbar

•

• Zur Verwendung in Anlagen zur Trinkwasserversorgung zugelassen (DVGW DW-8616AU2045)

• Gesicherte Qualität nach DIN8076, ISO 9001 und DVGW, sowie Mechanik-Prüfung, KTW-Prüfung und Mikrobiologische Prüfung für einen dauerhaft professionellen Produktstandard!

Einsatzbereiche: Gärtnerei, Landwirtschaft, Aquaristik, Gartenbewässerung, Wasserversorgung von Gartenhäusern und Schrebergärten, Pool- und Teichversorgung, uvm

Technische Daten:

Größe: 20mm
Gewinde-Größe: 1/2"
Material: Körper, Überwurfmutter, Druckring = Polypropylen (PP), Dichtung = Nitrilkautschuk (NBR), Klemmring = Polyacetal (POM)
Betriebsdruck bei 20° (Wasser): Klemmfittings, Kugelhähne und Anbohrschellen (blau): PN 16, Anbohrschellen (schwarz): PN 10
Betriebstemperatur: PP - max. 100°C, POM - max. 80°C

Klemmfitting Montageanleitung d16 - d501. Das PE-Rohr rechtwinklig abschneiden.2. Gratfreies Rohrende leicht anschrägen, um die Montage zu erleichtern.
Längsriefen und andere Beschädigungen auf der Rohroberfläche im Bereich der Einstecktiefe müssen vermieden werden.3. Überwurfmutter und Klemmring in der abgebildeten Ausrichtung auf das PE-Rohr schieben.4. Das PE Rohr über den O-Ring hinaus bis zum Anschlag in den Fittingkörper eindrücken.
Klemmring dann bündig an den Fitting schieben.5. Überwurfmutter von Hand fest anschrauben und mit einem Werkzeug etwa 1 bis 2 Umdrehungen nachziehen. Übermäßiges Anziehen hat keine Wirkung auf die Dichtigkeit der Verbindung und kann durch die Mitnahme des Klemmrings auf dem Rohr zu Beschädigungen führen.

Unidelta | Reduzierstück PE 20×1/2" - Schwarz - Hochdruckbeständig - Hygienisch geprüft

---

• Hochwertiges Reduzierstück für sichere Wasserinstallationen

---

Material und Verarbeitung

• Die Verwendung von schwarzem Nitrilkautschuk (NBR) für die Dichtung sorgt für eine hervorragende Abdichtung, während der weiße Polyacetal (POM) für die Klemmring sorgt. Die helle blaue Polypropylen (PP) Mutter rundet die hochwertige Verarbeitung ab.

---

Technische Spezifikationen

• Das Produkt ist für den Einsatz in Trinkwasserinstallationen gemäß den geltenden Normen konzipiert. Die wichtigsten technischen Details sind:

• Größe: PE 20×1/2"

• Materialien:

• Korpus: schwarzes Polypropylen (PP)

• Dichtung: schwarzer Nitrilkautschuk (NBR)

• Druckring: schwarzes Polypropylen (PP)

• Klemmring: weißes Polyacetal (POM)

• Mutter: hellblaues Polypropylen (PP)

• Arbeitsdruck: PN 16 bar (1,6 MPa) bei 20°C

• Maximale Betriebstemperatur: bis zu 45°C

• Normen: ISO, UNI, DIN und NFG

• Gewinde: UNI-ISO 7/1, DIN 2999, BS 21

• HK/W/0391/01/2010 vom staatlichen Hygieneinstitut in Warschau am 29.06.2015

---

Zuverlässigkeit in der Anwendung

• Das Unidelta Reduzierstück ist speziell für die Installation von Trinkwasserleitungen konzipiert. Es erfüllt alle erforderlichen hygienischen Standards und sorgt für eine sichere und zuverlässige Wasserversorgung. Mit seiner hohen Hochdruckbeständigkeit ist das Produkt die ideale Wahl für anspruchsvolle Anwendungen.

---

Produktvorteile:

• Langlebige Materialien: Hergestellt aus hochwertigem Polypropylen und Nitrilkautschuk, was die Lebensdauer des Produkts verlängert.

• Einfache Montage: Das Gewindedesign ermöglicht eine schnelle und unkomplizierte Installation.

• Vielseitig einsetzbar: Ideal für verschiedene Anwendungen im Bereich der Trinkwasserversorgung und -verteilung.

---

Die besten Vorteile der Verwendung des Produkts

• Mit seinen hochwertigen Materialien und der hygienischen Prüfung ist es die perfekte Lösung für alle, die Wert auf Qualität und Sicherheit legen.

D - 46 mm

Eine Kompressionsmuffe aus Polypropylen, zur Verbindung von PE-Rohren bis zu einem Druck von 16 bar (PN 16)
