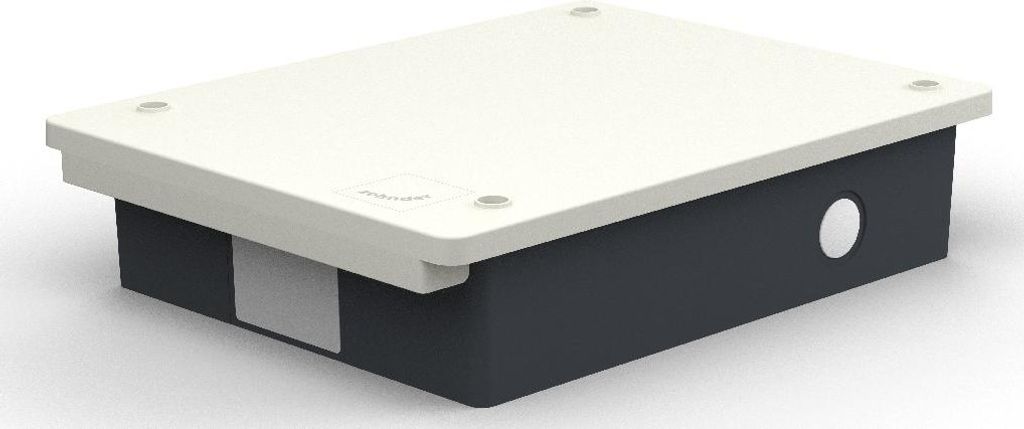

Option Box für ComfoAir Q350/450/600 ohne ComfoFond-L Q-Anschlusskabel von Zehnder - 471502143

ZEHNDER OPTION BOX COMFOAIR Q350/450/600

PRODUKTÜBERSICHT

Die Zehnder Option Box erweitert die Steuerungsmöglichkeiten von Zehnder ComfoAir Q 350, Q450 und Q600 Lüftungsgeräten. Sie stellt zusätzliche Ein- und Ausgangskontakte bereit, um die Integration und Steuerung weiterer Systemfunktionen zu ermöglichen. Das Modul ist vorgesehen für die Anbindung von CO2- und Feuchtesensoren. Es wird ohne 230 V-Stromkabel und ohne das spezifische ComfoFond-L Q Anschlusskabel geliefert. Das ComfoFond-L Q Anschlusskabel ist bei Bedarf separat zu . Die interne Kommunikation des Moduls zum Lüftungsgerät erfolgt über ein bauseitig zu verlegendes JYSTY 2x2x0,6 Kabel.

VORTEILE

* Umfassende Kompatibilität: Externe Anbindung an alle Zehnder ComfoAir Q-Modelle (350, 450, 600) für eine integrierte Steuerung.
* Erweiterte Sensorintegration: Vier 0-10V Eingänge ermöglichen den Anschluss von CO2- und Feuchtesensoren für eine bedarfsgerechte Lüftungsregelung.
* Flexible Steuerungsmöglichkeiten: Verschiedene Eingangskontakte für Badezimmerschalter, Standby-Schalter und externe Filterkontakte für erhöhten Bedienkomfort.
* Zuverlässige Systemüberwachung: Ein potentialfreier Fehlermeldungskontakt ermöglicht die Erkennung von Störungen.
* Optimiertes Heizungsmanagement: Ein 0-10V Ausgangskontakt für Nachheizungen und ein Eingangskontakt für Temperatursensoren unterstützen die Raumklimaregelung.

PRODUKTMERKMALE

* Intelligente Sensoranbindung: Die Option Box verfügt über vier 0-10V Eingänge, die für den Anschluss von CO2- und Feuchtesensoren konzipiert sind. Dies ermöglicht eine präzise Messung der Raumluftqualität und eine automatische Anpassung der Lüftungsleistung basierend auf Echtzeitdaten.
* Vielseitige Steuerkontakte: Es sind mehrere Eingangskontakte vorhanden, darunter Anschlüsse für einen Badezimmerschalter, einen Standby-Schalter sowie einen Kontakt für einen externen Filter. Dies erweitert die direkten Steuerungsmöglichkeiten und erleichtert die Integration in verschiedene Nutzungsszenarien.
* Kompatibilität mit Nachheizsystemen: Ein dedizierter 0-10V Ausgangskontakt ist für die Anbindung an Nachheizsysteme verfügbar. In Verbindung mit einem Eingangskontakt für Temperatursensoren kann das System die Temperatur regulieren.
* Zuverlässige Fehlermeldung: Ein potentialfreier Fehlermeldungskontakt signalisiert Störungen oder Fehler im Lüftungssystem. Dies trägt zur Betriebssicherheit bei und unterstützt die Wartung.

TECHNISCHE DATEN

Versorgungsspannung (AC 50Hz): 230 V
Zulässige Eingangsspannung (DC): 10 V
Ausgangsspannung (digitale Ausgänge): 230 V (AC/DC)

Abmessungen:
Breite: 254 mm
Höhe: 60 mm
Tiefe: 196 mm

Schnittstellen:
Anzahl digitale Eingänge: 2
Anzahl digitale Ausgänge: 2
Anzahl analoge Eingänge: 4
Anzahl analoge Ausgänge: 1
Analoge Eingänge konfigurierbar: Ja (Spannung)
Analoge Ausgänge konfigurierbar: Nein (Spannung)
Elektrischer Anschluss: Schraubanschluss
Schutzart: IP40
Kommunikation Lüftungsgerät: JYSTY 2x2x0,6 Kabel (bauseitig zu verlegen)

ANWENDUNGSBEREICHE

* Wohngebäude und Smart Homes: Geeignet zur Erweiterung bestehender Zehnder ComfoAir Q Lüftungssysteme, um eine sensorgesteuerte Lüftung und ein optimiertes Raumklima zu ermöglichen.
* Büros und Gewerbeflächen: Durch die Anbindung von CO2-Sensoren kann die Luftqualität in Arbeitsbereichen bedarfsgerecht gesteuert werden, was zur Verbesserung der Konzentrationsfähigkeit und des Wohlbefindens beitragen kann.
* Nachrüstung und Systemoptimierung: Ideal, um vorhandene Lüftungssysteme nachträglich mit erweiterten Funktionen wie externen Schaltern oder der Anbindung von Temperatursensoren auszustatten.

HERSTELLER UND QUALITÄT

Die Zehnder Option Box ist ein Produkt des Herstellers Zehnder, bekannt für Lüftungssysteme und Komponenten. Zehnder bietet Lösungen und Produkte im Bereich Raumklima und Komfortlüftung an.

ZUSAMMENFASSUNG

Die Zehnder Option Box für ComfoAir Q bietet erweiterte Kontrolle und Komfort für Ihr Lüftungssystem. Sie unterstützt die Effizienz der Lüftung und trägt zu einer verbesserten Luftqualität bei.

Zehnder Option Box für ComfoAir Q350/450/600 ohne ComfoFond-L Q-Anschlusskabel

Die Zehnder Option Box ist eine Erweiterungsschnittstelle für die Zehnder ComfoAir Q Lüftungsgeräte. Die Option Box wird zum Anschluß von externen Sensoren sowie zum Comfofond L Q benötigt.

Vorteile:

• Schnittstelle zur Verwendung mit Zehnder ComfoAir Q350/450/600
• Benötigt für den Anschluß von ComfoFond L-Q
• 4x 0-10V Eingänge für Feuchte / CO2 Senoren
• Fehlermeldungskontakt
• Badezimmer und Standby Schalter anschließbar

Die Kommunikation des Moduls zum Lüftungsgerät wird durch ein bauseitig verlegtes Kabel hergestellt.

Verbindungsleitung: JYSTY 2x2x0,6

Eingänge:

• 4x 010 Volt Eingänge für Sensoren
• Stoßlüftungstaster
• StandbySchalter

Ausgänge:

• Anschlussmöglichkeit für Comfofond L Q
• Potentialfreier Fehlermeldungskontakt
