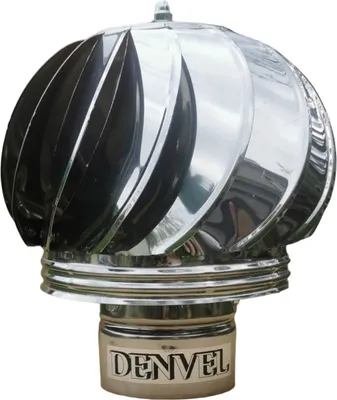

DENVEL® Schornsteinabdeckung drehbar Ø100 mm Edelstahl für Kamin und Lüftung

DENVEL® Drehbare Schornsteinabdeckung aus Edelstahl – Ø100 mm

Die drehbare Schornsteinabdeckung von DENVEL® ist eine windbetriebene Kaminhaube für geeignete Schornsteine, Rauchrohre und Abgasanlagen. Die rotierende Konstruktion nutzt die Windenergie, um den Abzug zu unterstützen und windbedingten Rückströmungen entgegenzuwirken. Sie benötigt weder einen Motor noch einen Stromanschluss.

Die Schornsteinhaube kann außerdem als rotierender Lüftungsaufsatz für geeignete Lüftungsrohre, Abluftleitungen und Lüftungsanlagen verwendet werden, beispielsweise an kompatiblen Abluftrohren von Dunstabzugssystemen. Die Eignung für die jeweilige Anlage und den erforderlichen Luftdurchsatz muss vor der Montage geprüft werden.

VORTEILE UND EIGENSCHAFTEN

- Windbetriebene Rotation: Die Kaminhaube wird durch den Wind angetrieben und arbeitet ohne elektrische Energie.

- Unterstützung des Abzugs: Die drehbare Konstruktion kann die Abführung von Rauchgasen und Abluft bei geeigneten Anlagen unterstützen.

- Schutz bei Wind: Die Bauweise hilft, windbedingten Rückströmungen und Fallwind entgegenzuwirken.

- Edelstahlkonstruktion: Robuste metallische Ausführung für den Einsatz im Außenbereich.

- Kugellager: Das Drehmechanismus-System verfügt über Kugellager mit temperaturbeständigem Schmieröl. Die Lager sind austauschbar.

- Zusätzlicher Lüftungseinsatz: Auch für geeignete Lüftungsrohre, Abluftrohre und Ventilationssysteme einsetzbar.

- Einfache Rohrmontage: Der Anschluss wird außen über das Rohrende gesetzt und sicher befestigt.

TECHNISCHE DATEN

Marke: DENVEL®

Produkttyp: Drehbare Schornsteinabdeckung / rotierende Kaminhaube

Passender Rohr-Außendurchmesser: 100 mm

Innendurchmesser der Anschlussöffnung: ca. 103 mm

Außendurchmesser des Anschlussstutzens: ca. 104 mm

Wandstärke des Anschlussstutzens: ca. 0,4–0,5 mm

Material: Edelstahl AISI 430F

Antrieb: Windkraft

Lagerung: Austauschbare Kugellager mit temperaturbeständigem Schmieröl

Stromanschluss: Nicht erforderlich

Montage: Außen über dem Rohrende

RICHTIGE GRÖSSE WÄHLEN

Die Größenangabe Ø100 mm bezeichnet den Außendurchmesser des Rohrs, auf das die DENVEL® Schornsteinhaube montiert wird.

Für ein Rohr mit 100 mm Außendurchmesser besitzt die Anschlussöffnung der Haube einen Innendurchmesser von ca. 103 mm. Der Außendurchmesser des Anschlussstutzens beträgt ca. 104 mm. Die Differenz ergibt sich aus der Materialstärke der beiden Stutzenwände.

Bitte messen Sie vor der Bestellung den Außendurchmesser Ihres vorhandenen Rauch-, Kamin- oder Lüftungsrohrs. Wählen Sie die Haube entsprechend diesem Rohrmaß und nicht anhand des größeren Anschlussdurchmessers.

MONTAGE UND SICHERHEIT

Die drehbare Schornsteinabdeckung wird von außen über das Rohrende geschoben, nicht in das Rohr eingesetzt. Anschließend muss der Anschlussstutzen mit geeigneten Befestigungsmitteln zuverlässig am Rohr fixiert werden.

Montieren Sie die Haube ausschließlich an einer abgekühlten Anlage. Verwenden Sie geeignete Schutzhandschuhe zum Schutz vor scharfen Blechkanten und treffen Sie bei Arbeiten in der Höhe die erforderlichen Absturzsicherungsmaßnahmen.

Vor dem Einbau muss die technische und rechtliche Eignung für die jeweilige Feuerstätte, Abgasanlage oder Lüftungsanlage geprüft werden. Insbesondere bei Abgasanlagen, raumluftabhängigen Feuerstätten und motorisch betriebenen Abluftanlagen können besondere Anforderungen gelten. Ziehen Sie gegebenenfalls einen qualifizierten Fachbetrieb oder den zuständigen Schornsteinfeger hinzu.

Prüfen Sie die freie Drehbarkeit regelmäßig und entfernen Sie bei Bedarf Verschmutzungen oder Ablagerungen. Eine ordnungsgemäße Wartung unterstützt die zuverlässige Funktion der Kaminhaube.
