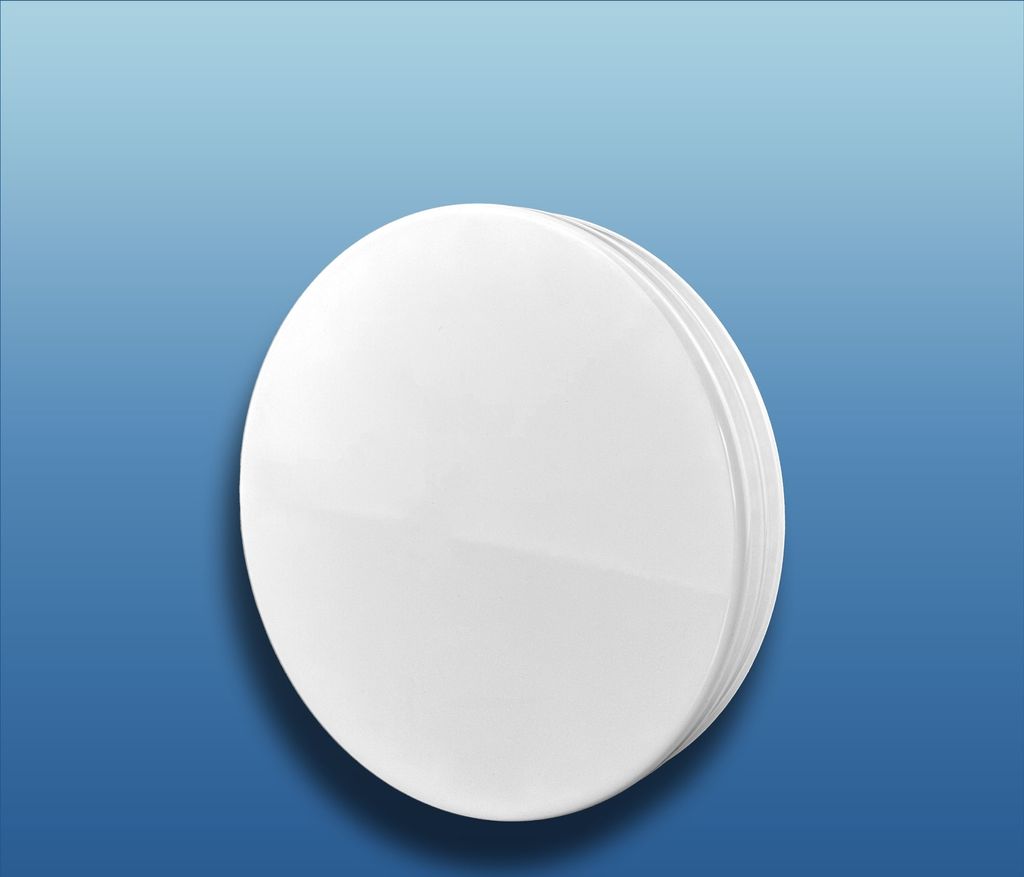

Das Tellerventil Modern ist stufenlos Verstellbar - mittels des Drehtellers. Der entsprechende Spalt wird mit einer Blockiermutter eingestellt. Dieses Tellerventil verfügt zudem noch über eine zusätzliche Schallisolierung im Teller und hat daher sehr gute Schallwerte.
Material: verzinktes Stahlblech
Ausführung: pulverbeschichtet in RAL 9016, hochglanz
Farbe: weiß
Ød nom [mm] | A [mm] | H [mm] | Gewicht [kg] |
80 | 115 | 45 | 0,19 |
100 | 137 | 45 | 0,26 |
125 | 164 | 45 | 0,33 |
160 | 212 | 45 | 0,48 |
200 | 248 | 45 | 0,65 |
Schalldruckpegel LA (dB(A)) |
System [mm] | durchschnittliche Frequenz (Hz) |
125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
80 | 6 | 3 | 2 | 1 | -4 | -16 | -20 |
100 | 4 | 3 | 2 | 0 | -7 | -15 | -30 |
125 | 2 | 7 | 3 | -2 | -10 | -20 | -32 |
160 | 5 | 7 | 3 | -2 | -10 | -19 | -32 |
200 | 8 | 6 | 4 | -3 | -10 | -19 | -32 |
toleranz | 3 | 2 | 2 | 2 | 2 | 2 | 3 |
Schalldruckverlust dB(A)) |
System [mm] | durchschnittliche Frequenz (Hz) |
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
80 | 22 | 19 | 14 | 11 | 2 | 3 | 7 | 8 |
100 | 22 | 16 | 11 | 8 | 6 | 6 | 3 | 6 |
125 | 20 | 15 | 9 | 6 | 4 | 3 | 3 | 5 |
160 | 18 | 13 | 8 | 5 | 4 | 4 | 5 | 6 |
200 | 17 | 11 | 7 | 6 | 6 | 5 | 6 | 6 |
toleranz | 6 | 3 | 2 | 2 | 2 | 2 | 2 | 3 |
