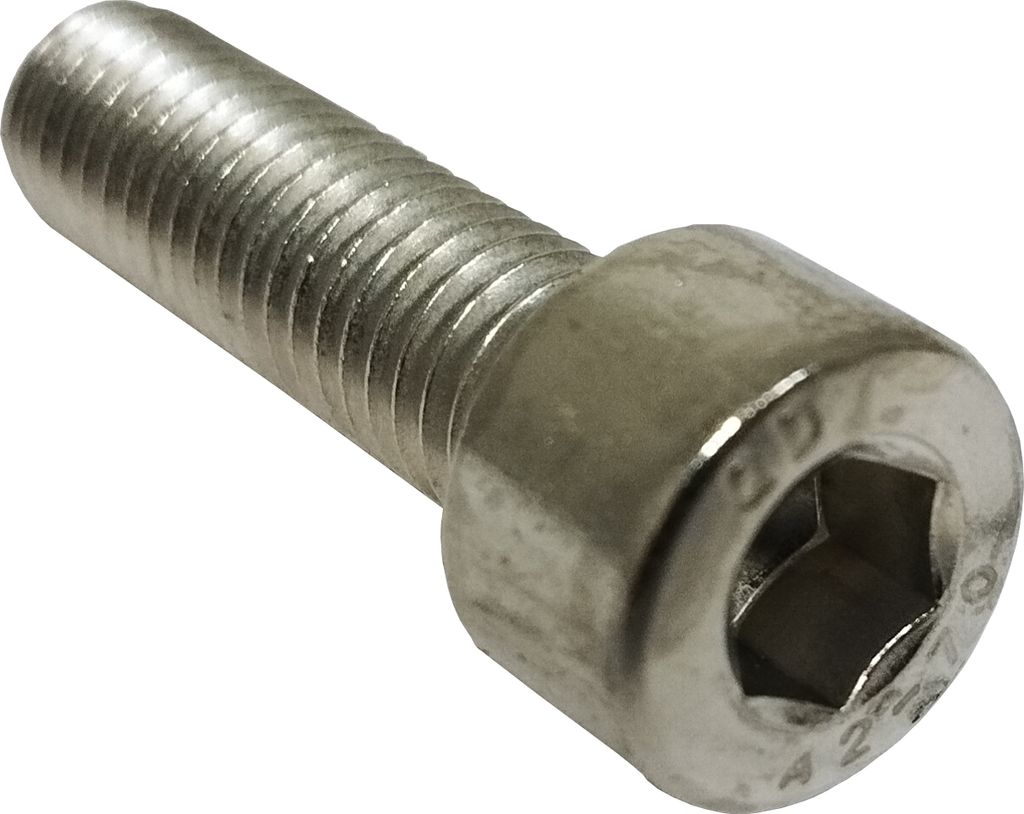

Zylinderkopfschraube M8x20 DIN 912 A2, Solarmodul-Schraube

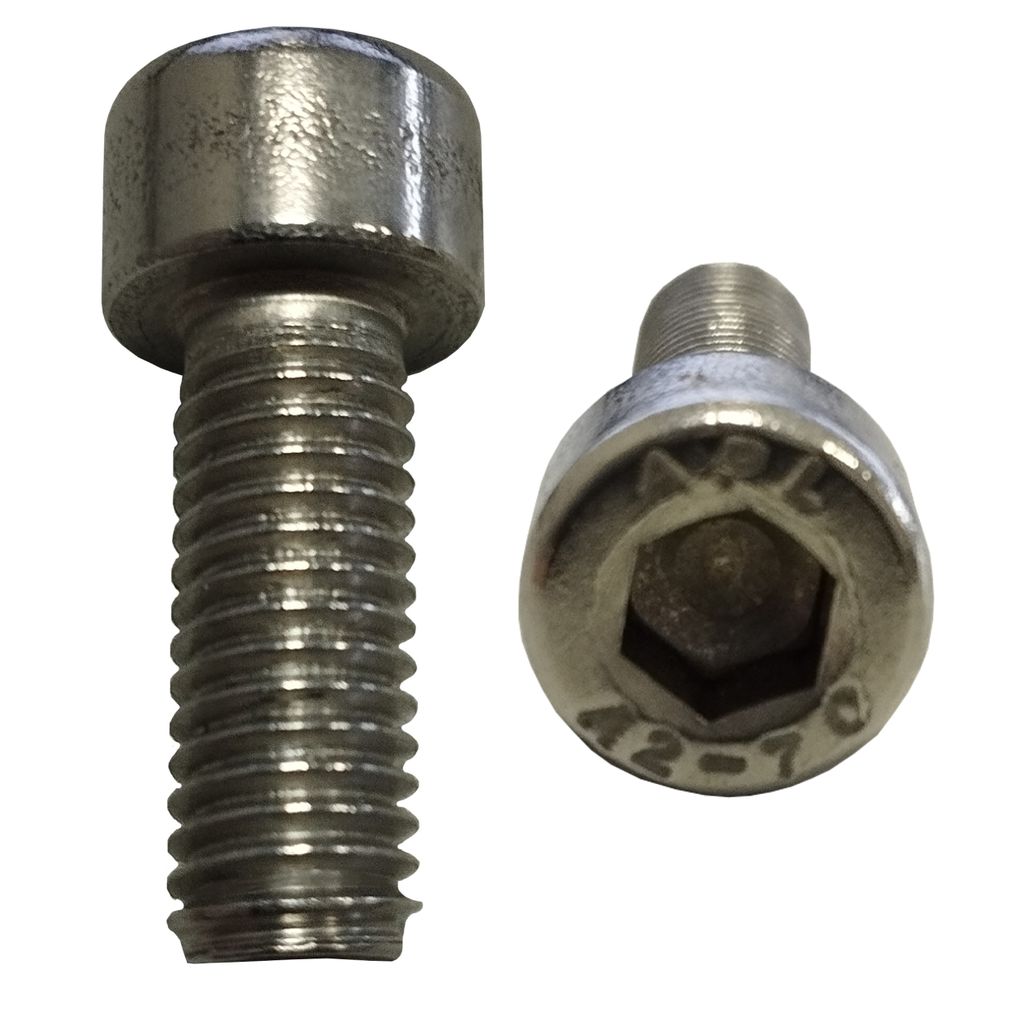

Zylinderkopfschraube M8x25 DIN 912 A2

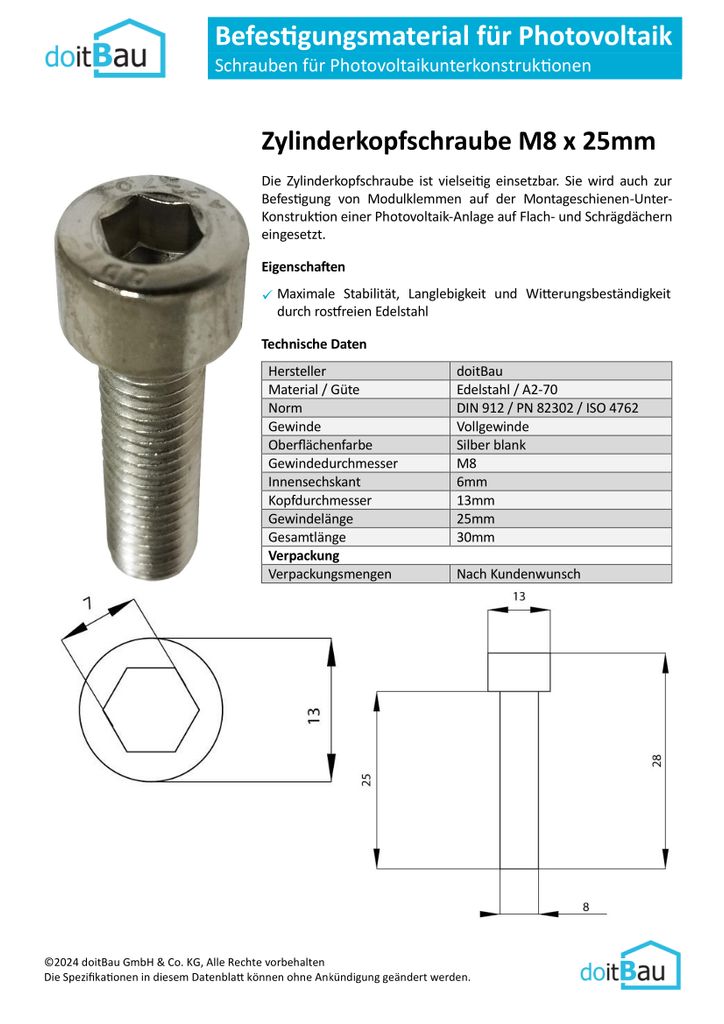

Die Zylinderkopfschraube ist vielseitig einsetzbar. Sie wird auch zur Befestigung von Mittelklemmen und Endklemmen auf der Montageschienen-Unterkonstruktion einer Photovoltaik-Anlage auf Flach- und Schrägdächern eingesetzt. Typ: M8x25. Passgenau für Mittelklemme M2 und Endklemme M2

Die Zylinderkopfschraube mit Innensechskant M8x25 (Sechskantschraube/ Sechskantschraube) ist vielseitig einsetzbar. Sie bildet auch ein wichtiges Befestigungselement bei der Montage einer Photovoltaik-Anlage auf einer Unterkonstruktion aus Aluminium-Montageschienen im Flach- und Schrägdachbereich.

Unter anderem mit der Zylinderkopfschraube werden z.B. die End- und Mittelklemmen zur Befestigung der Solarmodule auf der Montageschienen-Unterkonstruktion angebracht. Sie wird dabei in Kombination mit einem Nutenstein und einem Federring verwendet. Beides ist separat bestellbar.

Im Folgenden ein kurzer beispielhafter Verwendungsüberblick des Befestigungsmaterials für die Konstruktion einer Photovoltaik-Anlage:

Je nach Art des Daches und des gewählten Montagesystems die Befestigungselemente montieren. Bei Dächern aus Wellblech oder Faserzement z.B. Stockschrauben mit Adapterplatte, bei Biberschwanz- oder Bitumendächern die jeweiligen Befestigungshaken, bei Blechdächern mit Falz die Befestigungsklemme oder bei Flachdächern die entsprechenden Montagegestelle.

Zur Befestigung der Montageschiene auf dem Befestigungselement (bzw. ggf. mit dem Schienenverbinder) die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, diese um 90 Grad gegen den Uhrzeigersinn drehen und durch die Adapterplatte mit der Bundmutter mit Sperrverzahnung kontern und festziehen.

Die Solarmodule am Anfang und am Ende einer Modulreihe mit der Endklemme und zwischen zwei Modulen mit der Mittelklemme auf der Schienenkonstruktion befestigen. Dazu zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und dann die Modulklemme mit der Zylinderkopfschraube und einem Federring in den Nutenstein verschrauben.
Die offenen Enden der Montageschienen mit den Abdeckkappen verschließen.

Die Montage sollte ausschließlich von ausgebildeten Fachkräften ausgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von einem Dachdecker ausgeführt werden.
