Rane SM 26S

Rane SM26S

1HE Line Splitter / Mixer

Der Rane SM-26s ist ein Mischer, Signalverteiler und Aufholverstärker im Rackgehäuse. In seiner Grundkonfiguration ist der SM-26s ein „6 in 2“ Linepegel-Mixer. Neben dem Master-Stereo-Eingang stehen 6 symmetrische/unsymmetrische Line-Eingänge mit je einem Pegelsteller und einem Panorama-Potentiometer, also insgesamt 8 Eingänge zur Verfügung. Das gemischte Signal gelangt über die Ausgangspegelsteller an die linke und rechte Ausgangsbuchse.

Im Signalverteiler-Modus kann der SM-26s ein oder zwei Linepegel-Eingänge auf jeden der 6 Mono-Ausgänge verteilen. Der SM-26s kann auch als 6 In/ 6 Out-Aufhol- oder Puffer-Verstärker (z.B. von -10 dBu auf +4 dBu) verwendet werden oder auch in einer Kombination dieser Modi. Zum Beispiel können die Eingänge 1 bis 3 gemischt auf den linken und/oder rechten Ausgang geführt werden, während gleichzeitig die Ausgänge 4 und 5 ein Signal bereitstellen, das auf die linken und rechten Master-Eingänge gelegt wurde. Simultan kann Eingangssignal 6 direkt auf Ausgang 6 durchgeschleift werden.

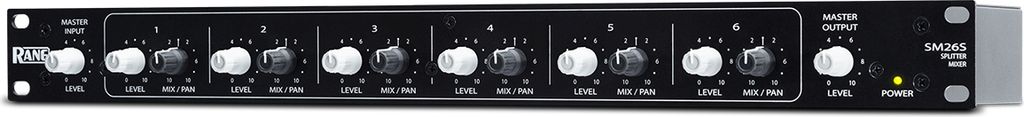

Auf der Frontseite des SM-26s sind ein Master-Pegelsteller, 6 Kanal-Pegelsteller, 6 Mix/Pan-Einsteller und ein Ausgangs-Pegelsteller zu finden. Auf der Geräterückseite befinden sich die beiden Master-Eingänge, 6 Kanal-Eingänge, 6 Kanal-Ausgänge und 2 Master-Ausgänge. Alle Ein- und Ausgänge des SM-26s sind mit symmetrischen 6,3-mm-Klinkensteckverbindungen versehen. Als Störschutzfilter enthält der SM-26s ein HF-Interferenz- und ein Ultrasonic-Filter (60 kHz, 12 dB/Oktave). Stromversorgung erfolgt über internes Schaltnetzteil.

Merkmale:

• 6 in 2 Linepegel-Mischer, 2 in 6 Signalverteiler (Splitter) oder 6 in 6 Aufholverstärker (-10/+4 dBu)
• 6 Mono Ein- und Ausgänge
• Konfigurierbar zu 8 Ausgängen
• 2 Haupt Ein- und Ausgänge
• 6 Eingangspegelsteller
• 6 Misch-/Panoramasteller
• Master- Ein-/ und Ausgangspotis
• Universelles, internes Schaltnetzteil (110-240 VAC)
• Eingänge: symmetrisch (6,3-mm-TRS-Klinke) 20 kΩ
• Maximaler Eingangsegel: +23 dBu
• Ausgänge: symmetrisch (6,3-mm-TRS-Klinke) 200 Ω
• Maximaler Ausgangspegel: +26 dBu
• Gesamtverstärkung: 0...+12 dB
• Integrierte Filter: HF-Inteferenz und Ultrasonic (60 kHz, 12 dB/Okt.)
• Übertragungsbereich: 10...56 000 Hz, +0/-3 dB
• Gesamtklirrfaktor (THD+Noise): 0,006 % (+4 dBu, 20...20 000 Hz)
• Intermodulationsverzerrung (SMPTE): 0,009 % (60 Hz/7 kHz, 4:1, +4 dBu)
• Störspannungsabstand: 93 dB (Mono-Ausgang, Verstärkung 0)
• Übersprechdämpfung: L-/R-Panorama: 72 dB (1 000 Hz) / Kanal/Kanal: 78 dB (1 000 Hz)
• Betriebsspannung: internes Schaltnetzteil, (110-230 VAC)
• Maximale Stromaufnahme: 300 mA
• Abmessungen: 483 mm x 44 mm x 135 mm (B x H x T)
