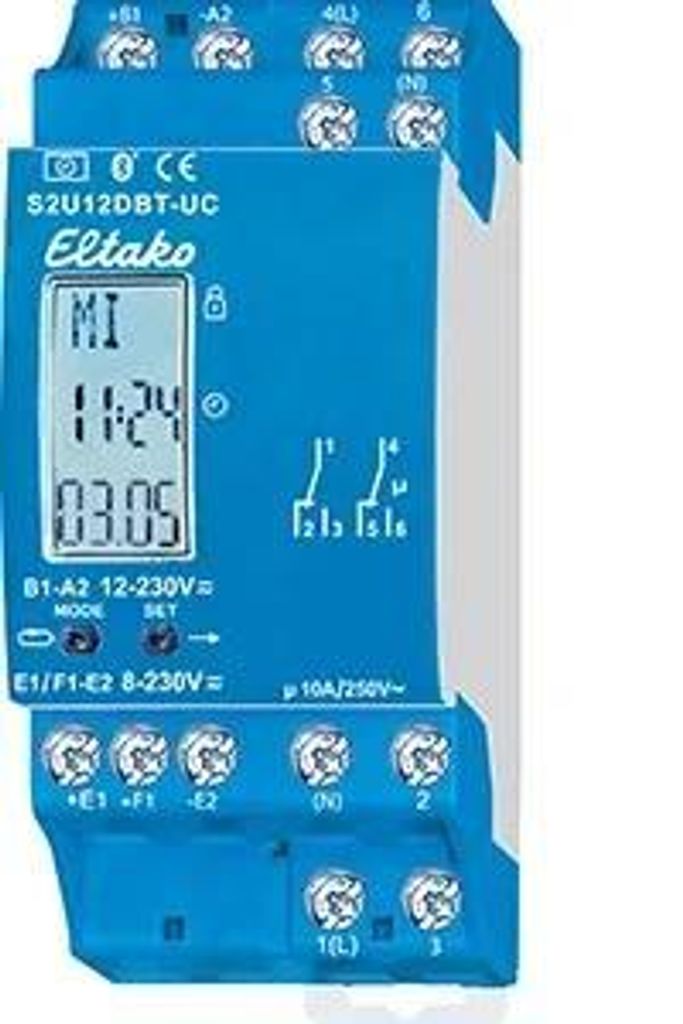

ELTAKO Schaltuhr S2U12DBT-UC, 2-kanalig, Display, Bluetooth, 12–230V, 10A, blau, 1 Stk.

Eltako Schaltuhr S2U12DBT-UC

Hersteller:Eltako
Bezeichnung:Schaltuhr 2-Kanal-Bluetooth
Typ:S2U12DBT-UC
Montageart:DIN-Schiene
Anzahl der Kanäle:2
Versorgungsspannung:12..230 V
Spannungsart der Versorgungsspannung:AC/DC
Frequenz der Versorgungsspannung:50 Hz
Gangreserve in Stunden:480
Textführung im Display:ja
Externe Programmierung:ja
60 min Programm:nein
24 h Programm:ja
Wochenprogramm:ja
Jahresprogramm:nein
Ferienprogramm:nein
Impulsprogramm:nein
Zyklusprogramm:nein
Astroprogramm:ja
Zufallsprogramm:ja
Betriebsstundenzähler:nein
Netzsynchron:nein
Quarzgesteuert:ja
Funkgesteuert:nein
Funkgesteuert (DCF77):nein
GPS:nein
Kontaktausführung:Wechsler (NO/NC)
Anzahl der Kontakte:2
Kürzeste Schaltzeit Kanal 1:1 min
Kürzeste Schaltzeit Kanal 2:1 min
Anzahl der Speicherplätze:60
Automatische Sommer-/Winterzeitumstellung:ja
Geeignet für Handbedienung:ja
Externer Tastereingang:ja
Schaltungsvorwahl:nein
Nennschaltstrom bei 250 V AC:10 A
Max. Schaltleistung LED:200 W
Potentialfreier Schaltkontakt:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:1
Breite:36 mm
Höhe:82 mm
Tiefe:58 mm

Eltako Schaltuhr S2U12DBT-UC: weitere Details

2-Kanal-Schaltuhr mit Display und Bluetooth mit der App Eltako Connect. 1+1 Wechsler potenzialfrei 10A/250V AC, mit DX-Technologie. Mit Displaybeleuchtung und Astro-Funktion. Stand-by Verlust nur 0,1-0,3 Watt. Versorgungsspannung 12..230V UC. Steuereingänge zentral EIN und zentral AUS für 8..230V UC, von der Versorgungsspannung und Schaltspannung galvanisch getrennt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheit = 36mm breit, 58mm tief. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V/50Hz-Wechselspannung trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die jeweilige Klemme (N) und L an 1(L) und/oder 4(L) anschließen. Dadurch ergibt sich ein zusätzlicher Standby-Verlust von je nur 0,1 Watt. Bis zu 60 Schaltuhr-Speicherplätze werden frei auf die Kanäle verteilt. Mit Datum und automatischer Sommerzeit-/Winterzeit-Umstellung. Gangreserve ohne Batterie ca. 7 Tage. Jeder Speicherplatz kann entweder mit der Astro-Funktion (automatisches Schalten nach Sonnenaufgang bzw. -untergang), der Einschalt- und Ausschaltzeit oder einer Impulsschaltzeit (Auslieferzustand 2 Sekunden) belegt werden. Die Ein- bzw. Ausschaltzeit Astro kann bis zu ± 2 Stunden verschoben werden. Zusätzlich kann eine von den Sonnenwenden beeinflusste Zeitverschiebung von bis zu ± 2 Stunden eingegeben werden. Zentralsteuerung EIN (Klemmen +E1/-E2) oder AUS (Klemmen +F1/-E2) mit Priorität im Betrieb ZEA (Automatik mit Zentralsteuerung). Die Einstellung der Schaltuhr erfolgt entweder über Bluetooth mit der App oder mit den Tasten MODE und SET. Eine Tastensperre ist möglich. Durch das 1. Drücken von MODE bzw. SET schaltet sich die Displaybeleuchtung ein. 20 Sekunden nach der letzten MODE- bzw. SET-Betätigung springt das Programm automatisch in die Normalanzeige zurück und die Displaybeleuchtung wird ausgeschaltet. Schaltuhr mit der App verbinden: SET drücken, im Display erscheint BLE (Bluetooth) und die ID der Schaltuhr. Nun kann die Verbindung mit der App hergestellt werden (Auslieferzustand PIN 123123). QR-Code auf der Bedienungsanleitung scannen, die App führt durch den Anlernvorgang. Nach­dem die Verbindung zur App hergestellt wurde, erscheint BLE+ im Display. Die Tasten MODE und SET sind nun gesperrt. Nach 20 Minuten ohne mit der Schaltuhr wird die Verbindung automatisch getrennt. PIN ändern: Der PIN für die Bluetooth-Verbindung kann in der App, unter dem Eintrag Geräte-PIN, geändert werden. Bluetooth-Reset (evtl. geänderten PIN ­löschen): Die Verbindung zur App muss getrennt sein. MODE und SET gleichzeitig 2 Sekunden drücken, RES blinkt im Display. Nun SET 2 Sekunden drücken, es erscheint bLE im Display. Wird mit SET bestätigt, wird der BLE-Reset ausgeführt, der PIN gelöscht und der Auslieferzustand hergestellt. Schaltuhr mit den Tasten MODE und SET einstellen: Sprache einstellen: Nach jedem Anlegen der Versorgungsspannung kann innerhalb von 10 Sekunden mit SET die Sprache gewählt und mit MODE bestätigt werden. D = deutsch, GB = englisch, F = französisch, IT = italienisch und ES = spanisch. Anschließend erscheint die Normalanzeige: Wochentag, Uhrzeit, Tag und Monat. Schnelllauf: Bei den nachfolgenden Einstellungen laufen die Zahlen schnell hoch, wenn die Eingabetaste länger gedrückt wird. Loslassen und erneut länger drücken ändert die Richtung. Uhrzeit einstellen: MODE drücken und danach bei PRG mit SET die Funktion UHR suchen und mit MODE auswählen. Bei S mit SET die Stunde wählen und mit MODE bestätigen. Ebenso bei M wie Minute verfahren. Datum einstellen: MODE drücken und danach bei PRG mit SET die Funktion DAT suchen und mit MODE auswählen. Bei J mit SET das Jahr wählen und mit MODE bestätigen. Ebenso bei M wie Monat und T wie Tag verfahren. Als letzte Einstellung in der Reihenfolge blinkt der Wochentag. Dieser kann mit SET eingestellt und mit MODE bestätigt werden. Weitere Ei

Geliefert wird: Eltako Schaltuhr 2-Kanal-Bluetooth S2U12DBT-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603307

• Zwei Verbraucher oder Verbrauchergruppen unabhängig steuerbar
• Komfortable Programmierung über Smartphone und Bluetooth
• Astro-Funktion passt Schaltzeiten automatisch dem Sonnenverlauf an
• Bis zu 60 Speicherplätze ermöglichen umfangreiche Zeitprogramme
• Eine Gangreserve erhält die Uhrzeit bei Unterbrechung der Stromversorgung
• Tastensperre schützt gespeicherte Einstellungen vor unbeabsichtigten Änderungen

Spezifikation

• Produktart Digitale 2-Kanal-Schaltuhr
• Type S2U12DBT-UC
• Anzahl Kanäle 2
• Versorgungsspannung 12–230V UC
• Zentrale Steuerspannung 8–230V UC
• Schaltkontakte 1+1 Wechsler
• Kontaktart Potenzialfrei
• Nennschaltstrom 10A
• Nennschaltspannung 250V AC
• Schalttechnologie Eltako Duplex-Technologie
• Bedienung Gerätetasten und Eltako Connect-App
• Funktechnologie Bluetooth
• Funkfrequenz 2,4GHz
• Anzeige Beleuchtetes Display
• Programmfunktionen Tagesprogramm,Wochenprogramm,Astroprogramm,Impulsprogramm,Zufallsprogramm
• Speicherplätze 60
• Kürzeste Schaltzeit 1min
• Gangreserve ca. 7 Tage
• Automatische Sommer-/Winterzeitumstellung Vorhanden
• Zentraleingänge EIN und AUS
• Stand-by-Verlust 0,1–0,3W
• Schutzart IP20
• Farbe Blau

Anwendung

• Zur zeitabhängigen Steuerung elektrischer Verbraucher
• Zur sonnenstandsabhängigen Steuerung von Beleuchtungsanlagen
• Für getrennte Steuerung von zwei Schaltkreisen
• Für Wohngebäude,Gewerbegebäude und technische Anlagen
• Für Montage

  Verpackungseinheit: 1 Stück
