NuaSol Photovoltaik Solar- & PV-Montagesysteme Solarpanel Halterung 1er Montage Set Ziegeldach Befestigung✓Aluprofil ✓Endkappen ✓35 mm Endklammern ✓ bis 115 cm

NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

Die Vorbereitung

1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzen

Alles dabei!

Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.

Einfache Anbringung

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 4: Solarmodule einhängen 5: Endklammern festziehen

Geeignet für Solarmodule mit einer Höhe von 35 mm!

Details

• Maße Profil: 1230 x 40 x 40 mm
• Maße Endklammer: 70 x 34 x 28,6 mm
• Maße Endkappe: 43 x 20 x 43 mm


Dachhaken

Unsere witterungsbeständigen, aus Edelstahl gefertigten Z-Winkelsind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

MIT DEM KAUF DIESER AUKTION VERSICHERN SIE FOLGENDE ANGABEN: DIE BEDINGUNGEN LAUT §12 ABS.

1. ANLAGE UNTER 30 KW PEAK

2. AUF ODER IN DER NÄHE VON PRIVATWOHNUNGEN, PRIVATHÄUSERN, WOHNUNGEN SOWIE ÖFFENTLICHEN UND ANDEREN GEBÄUDEN, DIE FÜR DAS GEMEINWOHL DIENENDE TÄTIGKEITEN GENUTZT WERDEN, GARTENLAUBE, DIE AUCH ZU WOHNZWECKEN GENUTZT WIRD

3. ICH BIN PRIVATPERSON UND BETREIBER DER ANLAGE

4. KEIN GEWERBLICHER WEITERVERKAUF

5. HAFTUNG DES KUNDEN FÜR FALSCHE ANGABEN

6. ALLE ERWORBENEN TEILE WERDEN AUSSCHLIESSLICH IN DER ANLAGE VERBAUT UND SIND WESENTLICHE KOMPONENTEN FÜR DEN BETRIEB DER PV-ANLAGE. WEITERE NACHWEISE ÜBER DEN VERBAU DER ANLAGE KÖNNEN BEI BEDARF VON MIR ERBRACHT WERDEN.

NuaFix Dachhaken im Detail

• Material: Edelstahl (SUS 304)
• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

Aluminiumprofil

Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1150 mm.

Schrauben-Set

Die Dachhaken befestigen Sie ganz einfach mit den 12 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

Endklammer

Die aus Aluminium AL6005-T5 gefertigten Endklammern fixieren das Solarmodul an dem Aluminiumprofil. Endklammern in die Schiene schieben, festschrauben, fertig!

Endkappe

4 EPDM Endkappen verhindern das Eindringen von Schmutz und Regen in die Aluminiumprofile.

ERWEITERN SIE IHRE ALUMINIUMPROFILE

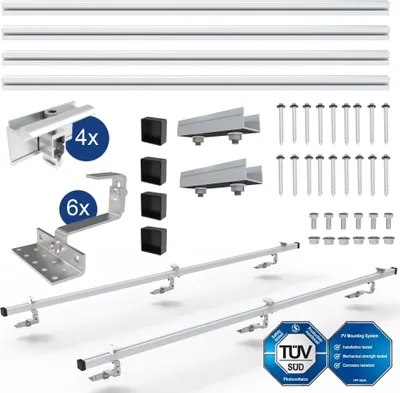

Lieferumfang

• Montageschiene 2x 1230mm
• 4x Endklemme
• 4x Sechskantschraube
• 4x Flanschmutter
• Verstellbarer Dachhaken Montage 4x (4x L-Sockel; 4x Z-Teil; 4x L-Gelenk; 8x Schlossschraube M10x25; 8xM10 Flanschmutter)
• 4x Schienenkappe
• 12x Holzschrauben
