PV Montagesystem für Schrägdach Ziegeldach 4 Solarmodule 1-reihige Hochkant-Verlegung

1 Reihe-Montagesystem für 4 Solarmodule zur Hochkant Verlegung auf Ziegeldach - Geeignet für Modul Rahmenhöhe 30mm - 38mm

Das Montagesystem enthält alle erforderlichen Bauteile für die Installation von vier Solarmodulen in einer Hochkant-Reihe auf einem Ziegeldach.

Das Easy-Click-System ermöglicht eine besonders schnelle und effiziente Montage:

• Schienenverbinder - werden in die Profile eingeschoben und verriegeln sich automatisch.

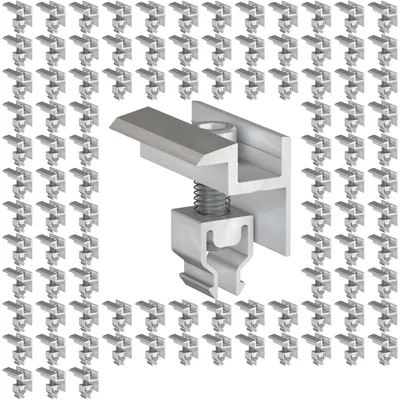

• Universale 2-in-1 Modulklemme - lassen sich mühelos auf der Schiene einklicken, durch Schieben positionieren und anschließend flexibel als Mittel- oder Endklemme sicher von oben verschrauben.
• Montageschiene - wird direkt von oben in die Dachhaken eingeklickt und durch eine zentrale Schraube fixiert, ohne eine umständliche Verschraubung von unten.

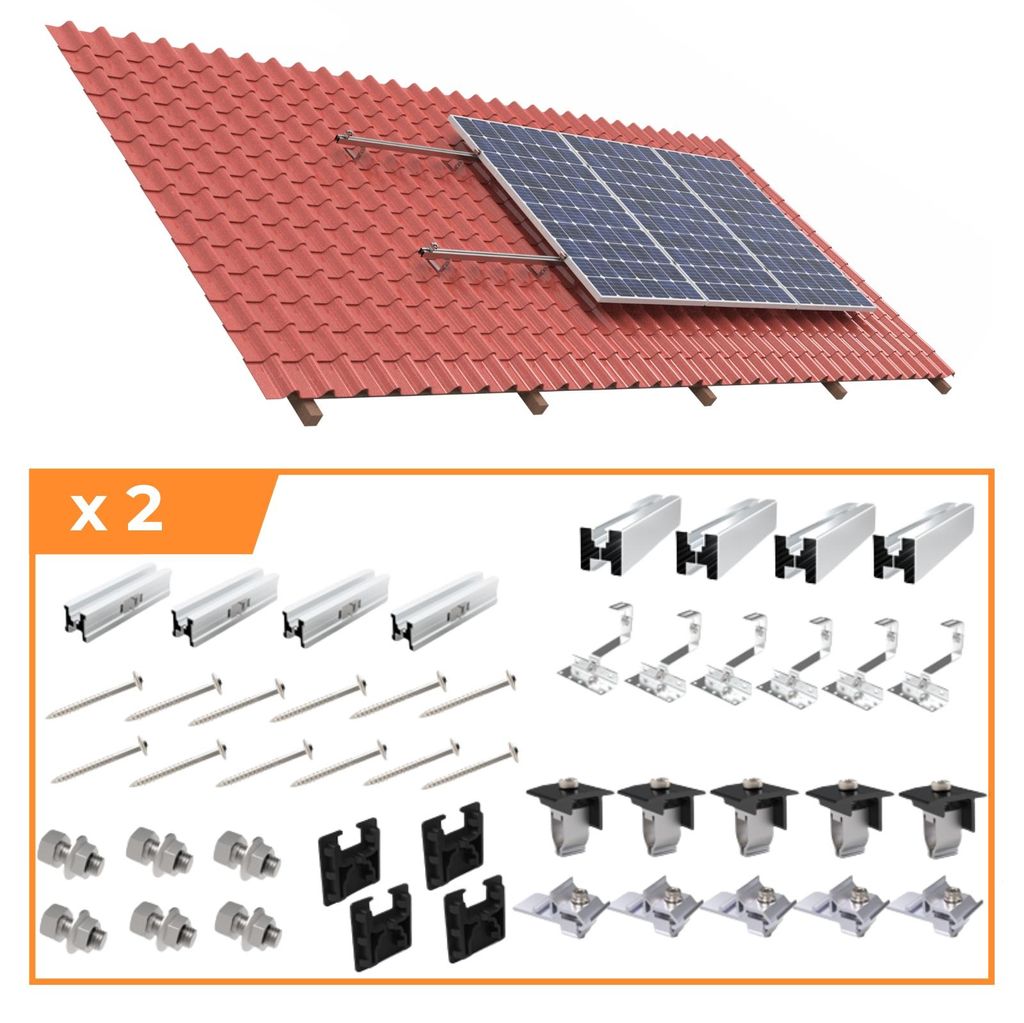

Im Lieferumfang enthalten sind Aluminiumschienen, Dachhaken, Modulklemmen, Schienenverbinder und Gummi-Endkappen – optimal aufeinander abgestimmt für eine sichere und stabile Montage. Alle Komponenten bestehen aus langlebigen, witterungsbeständigen Materialien und sind sofort einsatzbereit.

Technische Daten:

• Material Schien: Aluminium AL 6005-T5
• Maße Schiene (LxBxH),  1190mm * 40mm * 40mm
• Material Hake: Edelstahl SUS 304
• Maße Hake: s. Bild
• Material Klemmen: Aluminium AL 6005-T5
• Funktion Klemmen: Easy-Click-System
• Farben Klemmen: Schwarz und Silber (s. Bild)
• Verbinder: Aluminium AL 6005-T5

Lieferumfang

• 8 x Aluminiumschienen 1,19m lang
• 8 x Dachhaken mit je 2 Holzschrauben
• 8 x Alu-Verbinder für Schienen
• 10 x Endklemme/Mittelklemme 30mm
• 4 x Gummi-Endkappen für Schienen
