Balkonhaken Set für Solarmodule

Balkonhaken-Set Plus für Solarmodule – Befestigungssystem für Balkonkraftwerk Neigung bis 30° verstellbar

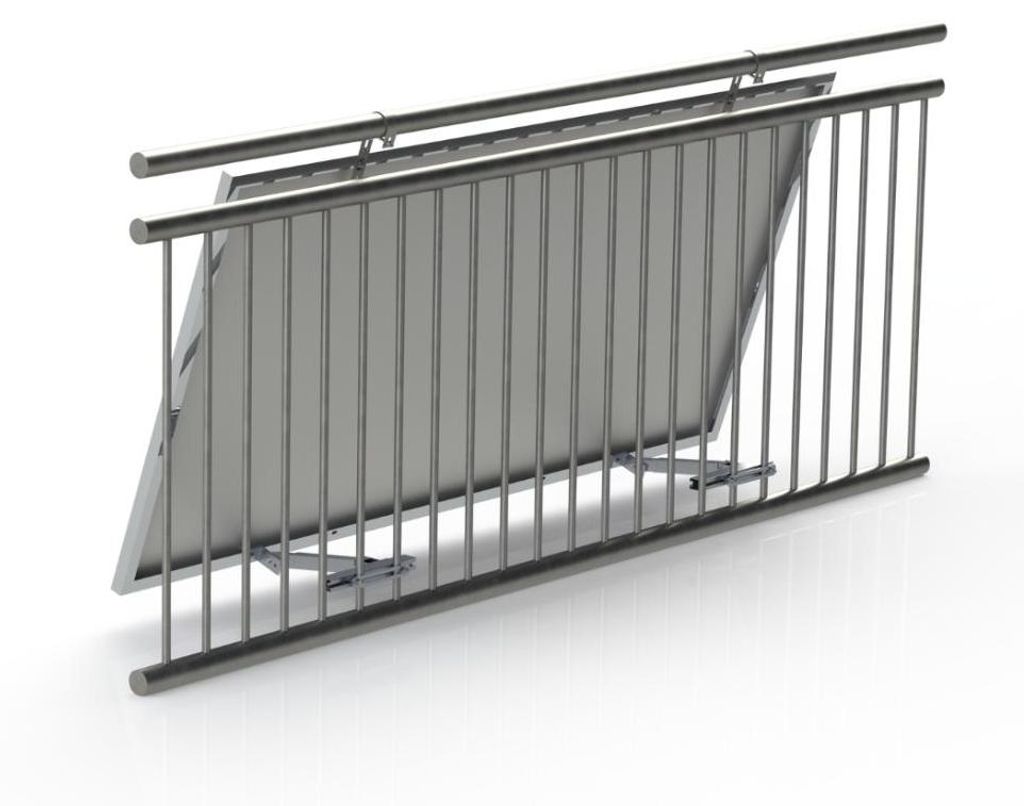

Mit unserer Balkonhaken Solar Montage-Set Plus Version kann man Solarpanele/Solarmodule direkt am Balkongeländer mit einer Neigung von bis zu 30° montieren. Die gummierten Innenseiten der Haken verhindern das Zerkratzen und Beschädigen des Geländers (Handlauf). Die Belastbarkeit pro Balkonhaken ist geprüft und beträgt 220kg.

Montage-Variante 1: Man nutzt die beiden mitgelieferten Aufständerungen und kann somit das Solarmodul in einer Neigung von 15° bis 30° Grad ausrichten.
Montage-Variante 2: Flach ans Geländer mit den beiden mitgelieferten Klemmen, die an die Profilschienen montiert werden (0° Grad Neigung).

Die Montage ist sehr leicht:
Die Oberseite vom Solarmodul wird mit den beiden Haken verschraubt. Die Haken werden am Handlauf (Durchmesser bis 62 mm) des Balkongeländers eingehängt und verschraubt.
Die Unterseite vom Solarmodul wird mit den beiden verstellbaren Aufständerungen an den beiden Trägerschienen verschraubt und dann am Balkongeländer befestigt. Um die Aufständerung bei einem geschlossenen Balkon an der Wand zu montieren, braucht man zusätzlich noch Betondübel und Dübel-Schrauben, die nicht im Lieferumfang enthalten sind.

Highlights

• Rheinland geprüfte Stabilität/Qualität; Belastbarkeit bis 220kg pro Haken
• Neigungs-Winkel mit Aufständerung einstellbar auf 15°-30°; ohne Aufständerung direkt auf Profilschienen (0° Grad)
• Alle Kontaktflächen mit dem Balkongeländer werden durch die mitgelieferten Schutzgummierungen vor Kratzern und Beschädigungen geschützt
• Profilschienen werden mit gummierten Endkappen geschützt
• Schnelle und einfache Montage
• Geeignet für vertikale und horizontale Geländer-Strebe; Bei geschlossenen Balkonen mit der Aufständerung direkt an der Wand montierbar
• Der Mikrowechselrichter kann direkt am Balkonhaken befestigt werden

Technische Daten

• Haken-Abmessung: 220 mm x 38 mm x 62 mm (L x B x T), 2 mm Stärke.
• Gewicht: 170 g je Haken
• Maximale Belastbarkeit: 220kg je Haken
• Material: nichtrostender Stahl
• Ständer-Abmessung: Innenschiene 30 x 30 mm und Außenschiene 34 x 34 mm.
• Länge verstellbar: ca. 300 mm – 500 mm
• Material des Ständers: Aluminium
• Profilschiene-Abmessung: 300 mm x 30 mm x 40 mm (L x B x T)
• Material der Profilschiene: Aluminium

Lieferumfang

• 2 x Balkon-Haken mit vormontierten Schutzstreifen
• 2 x Haken-Sicherungsschrauben M8 x 90 inkl. Muttern und Unterlegscheiben
• 2 x vormontierte Aufständerungen
• 3 x Schrauben M8 x 20 mit Muttern und Scheiben
• 2 x Alu-Profilschienen (300mm) mit Schutzstreifen
• 2 x Alu-Befestigungselemente mit Schrauben und Schutzsteifen
• 2 x Alu-Klemmen mit Schrauben (geeignet für Modulhöhe von 30mm und 35mm)
• 4 x gummierte Endkappen für Profilschienen
