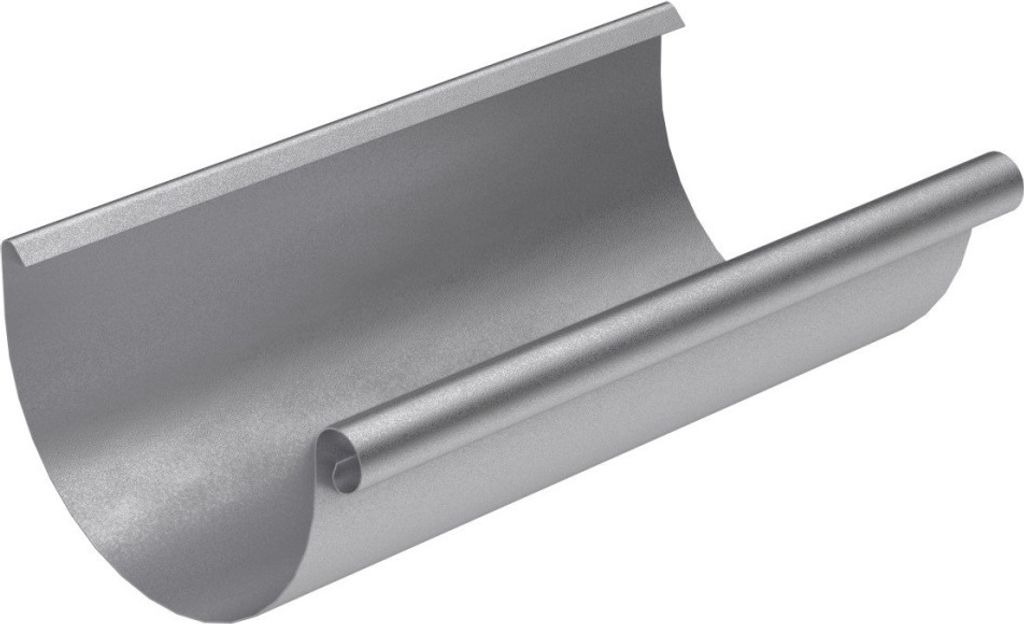

BRYZA Dachrinne, verzinkt Ø 125 mm, Länge 3M, Naturzink

Rinne, verzinkt Ø 125 mm, Länge 3M, Natur verzinkt

Das verzinkte Rinnensystem von BRYZA ist führend auf dem europäischen Markt. Dank des technischen Know-hows des Herstellers und des Einsatzes moderner Technologie ist es BRYZA gelungen, ein hochwertiges Rinnensystem zu schaffen, das in Europa konkurrenzlos ist. Die Produkte aus Zink zeichnen sich durch eine gute Witterungsbeständigkeit aus. Die Farbechtheit der Oberfläche wird durch Labortests bestätigt.

Schutzschicht

Der mehrschichtige Schutz des Stahlkerns und der Polyurethanbeschichtung schützt auch vor Kratzern und Farbverlusten. Die Beschichtung hat eine sehr gute Witterungsbeständigkeit, hochwertigen UV-Schutz und Farbechtheit.

Veredelungsschema

01 STAHL, 02 VERZINKUNG, 03 PASSIVIERUNGSSCHICHT, 04 GRUNDIERUNG, 05 POLYURETHANBESCHICHTUNG

Extra tiefer Trog

Die tiefen Dachrinnen sorgen für eine gute Ableitung des Regenwassers auch bei starken Regenfällen. Das System Ø 125 ist 80 mm tief und das System Ø 150 ist 92 mm tief.

Erweiterte Ecken

Die langen Arme der Ecke bieten die Möglichkeit, einen Dachrinnenhaken anzubringen, um die Ecke zu stabilisieren, wenn die Dachrinnen verbunden werden.

Breite Rinnenfuge

Die 84 mm breite Trogkupplung mit Gummidichtung sorgt für eine stabile und dichte Verbindung. Die Befestigung mit Schellen ermöglicht eine schnelle und einfache Montage. Die Kupplung dient auch als Dehnungsfuge.

Leichte Belüftung

Der speziell entwickelte Tiefzieh-Rinnenhaken entfernt die Dachrinne von der Attikavon der Platte weg und sorgt für eine effizientere Belüftung des Doppeldachs.

Video-Installationsanleitung

Einbau des Bryza STAL Rinnensystems

Berechnen Sie bei der Auswahl eines Dachrinnensystems die effektive Dachfläche nach der folgenden Formel: ERS = (A+B/2) x C.

A - horizontaler Abstand von der Ecke bis zum Dachfirst (m)
B - Höhe des Daches [m]
C - Länge des Daches [m]

Lage des Troges unter der Dachtraufe

Eine ordnungsgemäße Installation muss die Dachrinnen vor dem Aufprall des vom Dach fallenden Schnees schützen. Die Oberkante des Dachrinnenanschlusses sollte unter die Verlängerung der Dachneigung abgesenkt werden.

Korrektes Gefälle der Rinne

Ziehen Sie die Schnur zwischen dem höchsten und dem niedrigsten Haken. Dies hilft, die Position der übrigen Haken zu bestimmen. Das Gefälle der Rinne zum Kessel hin sollte mindestens 2 mm pro 1 m betragen.

Einbau von Dachrinnenhaken

Die Dachrinnenhaken sollten im Abstand von 60 cm direkt an der Frontplatte angebracht werden. Der erste Haken sollte 10 cm von der Dachkante entfernt angebracht werden.

Einbau von Dachsparrenhaken

Die Sparrenhaken sollten in einem maximalen Abstand von 1 m angebracht werden. Die Haken sollten mindestens 2 cm von der Kante der Sparren entfernt sein, um eine freie Belüftung des Doppeldachs zu ermöglichen.

Spalt zwischen Haken und Sparren

Der Abstand zwischen den Sparrenhaken und dem Rand der Sparren sollte 2 cm betragen, was eineeine freie Belüftung des Daches ermöglicht, insbesondere bei strengen Winterbedingungen. Ein unzureichender Abstand verhindert den korrekten Einbau der Ecken.

Standort der Leitung und des Kessels

Nachdem Sie die Haken angebracht haben, setzen Sie die Dachrinne ein und markieren die Position des Fallrohrs am tiefsten Punkt.

Messung des Wasserkochers

Zeichnen Sie den Rand des Kessels mit einem weichen Bleistift auf die Oberfläche des Troges.

Ein Loch in die Dachrinne schneiden

Das Abflussloch muss mit einer Schere ausgeschnitten werden. Die Verwendung von Hochgeschwindigkeitswerkzeugen ist nicht zulässig! Der Durchmesser des Lochs sollte im Vergleich zum zuvor markierten Rand des Wasserkochers um etwa 2,5 cm verringert werden.

Kantenbearbeitung

Bearbeiten Sie die Schneide auf der Innenseite der Rinne mit geeigneten Werkzeugen, die die Rinnenbeschichtung nicht beschädigen, z. B. mit einem Kunststoffhammer.

Einbau des Heizkessels

Einbau der Rinnenkupplung

Nachdem die Rinnenkupplung an der Hinterkante der angeschlossenen Rinnen montiert wurde, muss die Kupplung mit der Dichtung von unten angezogen und gepresst werden. Erst nach dem Zusammendrücken kann die Klammer auf die vordere Rolle geklickt und durch Biegen der Blätter fixiert werden.

Einbau von Ecken

Verbinden Sie die Ecken mit den Dachrinnen. Zur Stabilisierung des Systems müssen zusätzliche Rinnenhaken verwendet werden. Bringen Sie die zusätzlichen Rinnenhaken nicht weiter als 15 cm von der Mitte der Rinnenfuge entfernt an.

Vorbereitung des Einbaus der Bleimanschetten

Als erstes wird ein Loch in die Wand gebohrt und der Dübel eingesetzt. Wir empfehlen die Verwendung einer Stabilisierungskappe. Setzen Sie die Dübelschraube in den Dübel ein und schrauben Sie die Rückseite der Klemmhülse ein.

Horizontale Ausrichtung der Hülse

Verwenden Sie beim Ausrichten der Hülse immer einen Schraubenschlüssel, um die Spannmutter ein- oder auszuschrauben.

Einsetzen der Leitung in die Muffe

Nach dem Einschrauben des hinteren Teils der Klemmhülse die Leitung einführen und den vorderen Teil in die Hülse schieben und festschrauben. Die Klemmhülsen sollten mindestens alle 2 m montiert werden.

Anschließen der Leitung

DasFallrohr hat keine herkömmliche Einschnürung, sondern ist unten mit einem modifizierten Ende versehen, so dass die Fallrohre ineinander gesteckt werden können. Im Falle eines Rohres mit abgeschnittenem Ende ist eine Rohrverbindung zu verwenden.

Einbau des Auslasskrümmers

Der Abflusskrümmer sollte mindestens 5 cm über der Bodenoberfläche installiert werden. Der Geiger des BRYZA PVC-Rinnensystems kann ebenfalls verwendet werden.

Systemdiagramm

01 Rinne, Rinne, 02Rinnenhaken gerade,03Rinnenhaken gedreht,04Rinnenhaken geschnitten05Rinnenwanne, 06Rinnenkupplung, 07Rinneninneninnenecke,08 Rinnenfläche09Rinnenaußenecke,10 Schraube für Muffe, 11Stabilisierungskappe, 12Abfluss ohne Hals, 13UmfangRinnenkappe, 14Rinnenkupplung, 15Rinnenabzweig, 16Regenwasserklappe, 17Rinnenkrümmer, 18Rinnenablaufkrümmer, 19Geiger
