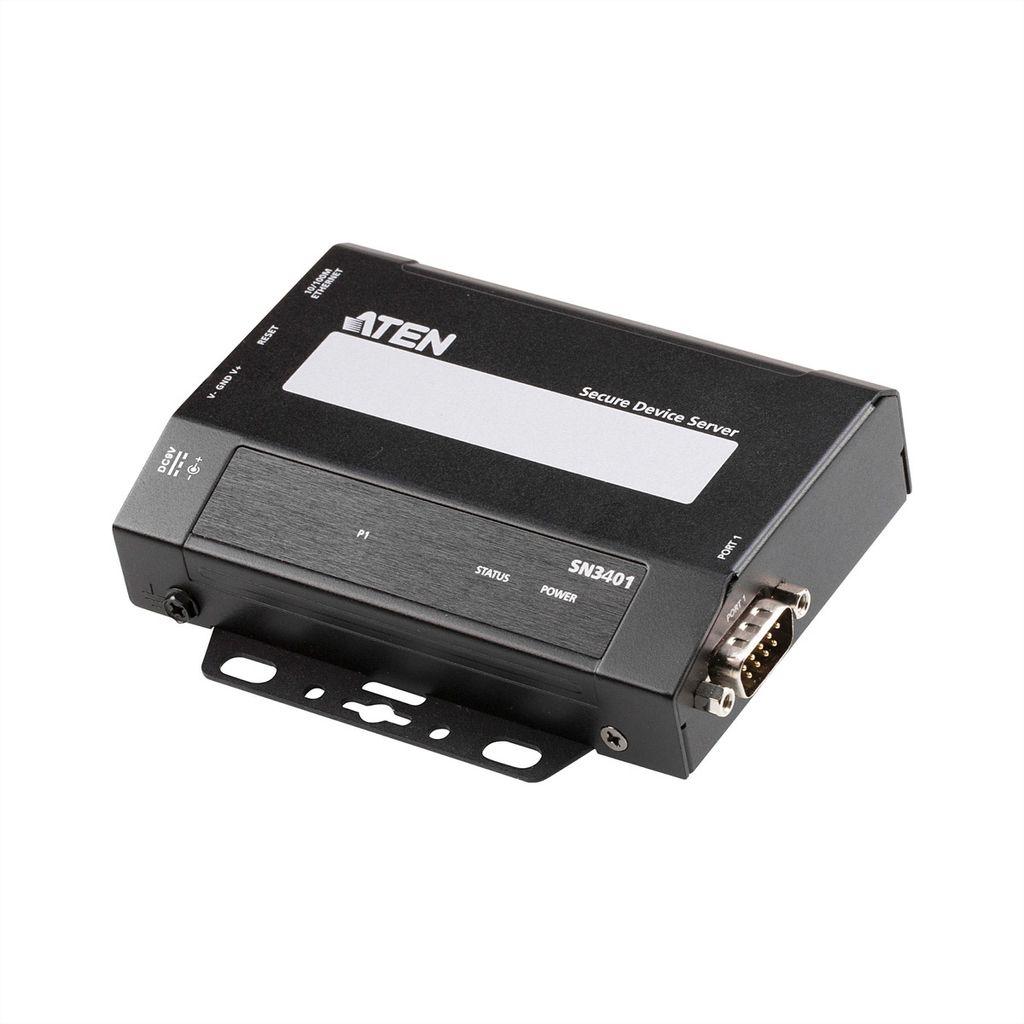

ATEN SN3401 1-Port RS-232/422/485 Secure Device Server

Der Secure Device Server SN3401 ist ein externes IP-basiertes Netzwerkgerät, das ältere serielle RS-232/422/485-Geräte sicher an ein Ethernet-Netzwerk anschließt und den Remote-Zugriff von einem beliebigen Computer aus ermöglicht.

Der SN3401 eignet sich besonders für industrielle Prozesssteuerungsanwendungen, da in vielen Branchen Supervisory Control and Data Acquisition (SCADA)-Systeme zur Erfassung von Daten von SPS, Messgeräten und Sensoren über serielle Schnittstellen weit verbreitet sind. Der SN3401 übersetzt Daten bidirektional zwischen seriellen und Ethernet-Formaten und ermöglicht den Zugriff auf die Daten aller Datenerfassungsgeräte von lokalen und Remote-Standorten über ein Ethernet-Netzwerk.

Der SN3401 verfügt über eine Reihe von nützlichen Betriebsmodi. Er unterstützt sichere TCP-Server/Client-, sichere serielle Tunneling-Server/Client-, sichere Real-COM- und Konsolenmanagement-Modi für sicherheitskritische Anwendungen, wie z. B. Telekommunikation, Zugangskontrolle und Remote Site Management.

Der SN3401 kann als Standard-Modbus-Gateway verwendet werden, um zwischen den Protokollen Modbus-TCP und Modbus-RTU/ASCII zu konvertieren. Er kann serielle Modbus-Slave-Geräte nahtlos in ein bestehendes Modbus-TCP-Netz integrieren und sie so für serielle Master-Geräte zugänglich machen.

Anzahl serielle Anschlüsse:

1

Serielle Schnittstelle:

RS-232/422/485

Entkopplung:

1,5 kV

Druckanstieg-Schutzspannung:

2 kV

Ethernet LAN Datentransferraten:

10,100 Mbit/s

Elektrostatischer Entladunsschutz (ESD):

8 kV

Datenübertragungsrate:

100 Mbit/s

Unterstützung Datenflusssteuerung:

Ja

Baudrate:

921,6 Kbit/s

RS-232 Signale:

CTS, DCD, DSR, DTR, GND, RTS, RXD, TXD

RS-422 signale:

GND, RxD+, RxD-, TxD+, TxD-

RS-485 signale:

Data+, Data-, GND, RxD+, RxD-, TxD+, TxD-

Datenbits:

5, 6, 7, 8

Flusskontrolle Typ:

DTR/DSR, RTS/CTS, XON/XOFF

Parity bit:

Eben, Mark, Nein, Ungerade, Leerzeichen

Stop bits:

1, 1.5, 2

Konformitätsbescheinigungen:

RoHS

Ethernet/LAN:

Ja

Anzahl Ethernet-LAN-Anschlüsse (RJ-45):

1

Terminalblock-Anschluss:

Ja

Energiequelle:

Gleichstrom

Stromverbrauch (max.):

1,3 W

Stromverbrauch (Standardbetrieb):

1,18 W

Eingangsspannung:

100 - 240 V

Eingangsfrequenz:

50 - 60 Hz

Ausgangsspannung:

9 - 48 V

LED-Anzeigen:

Leistung, Status

Breite:

117 mm

Tiefe:

98 mm

Höhe:

26 mm

Gewicht:

200 g

Verpackungsbreite:

59 mm

Verpackungstiefe:

239 mm

Verpackungshöhe:

160 mm

Paketgewicht:

470 g

Betriebstemperatur:

0 - 60 °C

Temperaturbereich bei Lagerung:

-40 - 75 °C

Relative Luftfeuchtigkeit in Betrieb:

5 - 95%

Produktfarbe:

Schwarz

Gehäusematerial:

Metall

Reset-Knopf:

Ja

DIN-Schienen-Montage:

Ja

Sicherheit:

UL 60950-1, UL 62368-1

DIN-Schienenset enthalten:

Ja

Klemmleiste enthalten:

Ja

Anzahl der Fußpolster:

4 Stück(e)

Benutzerhandbuch:

Ja

Ursprungsland:

Taiwan

Anzahl Produkte pro karton:

10 Stück(e)

Gewicht karton:

5,41 kg

Verpackungsvolumen:

2265,35 cm³

Volumen Hauptkarton:

27467,33 cm³

Länge des kartons:

490 mm

Breite des kartons:

315 mm

Höhe des kartons:

178 mm

Nettogewicht Hauptkarton:

3,2 kg

UL ECOLOGO

Nachhaltigkeitskonformität:

Ja

ATEN 1-Port RS-232/422/485 Secure Device Server - Gleichstrom - 1,3 W - 1,18 W - 100 - 240 V - 50 - 60 Hz - 9 - 48 V (SN3401)

Lieferumfang: 1x Secure Device Server SN3401 1x Netzadapter 1x Klemmleiste 1x Fußpolster Set (4 Teile) 1x Montagesatz für DIN-Schiene 1x Gebrauchsanweisung

Seite 2 Typ des Anschlusses: D-Sub 9-polig (DE-9)

Seite 1 Art des Anschlusses: Weiblich (Buchse)

Seite 2 Art des Anschlusses: Männlich (Stecker)

Produkttyp: Serial Over IP unit

Produktgruppe: Switchboxen KVM

Netzanschluss: Gerät-Eurostecker, Typ-C

Höhe: 2.6 cm

Breite: 9.8 cm

Tiefe: 11.7 cm

Gewicht: 0.2 kg

Verpackungshöhe: 190 mm

Verpackungsbreite: 70 mm

Verpackungstiefe: 250 mm

Paketgewicht: 0.492 kg

Hersteller: ATEN

Farbe: schwarz

Material: Metall

Bruttogewicht: 0,492
