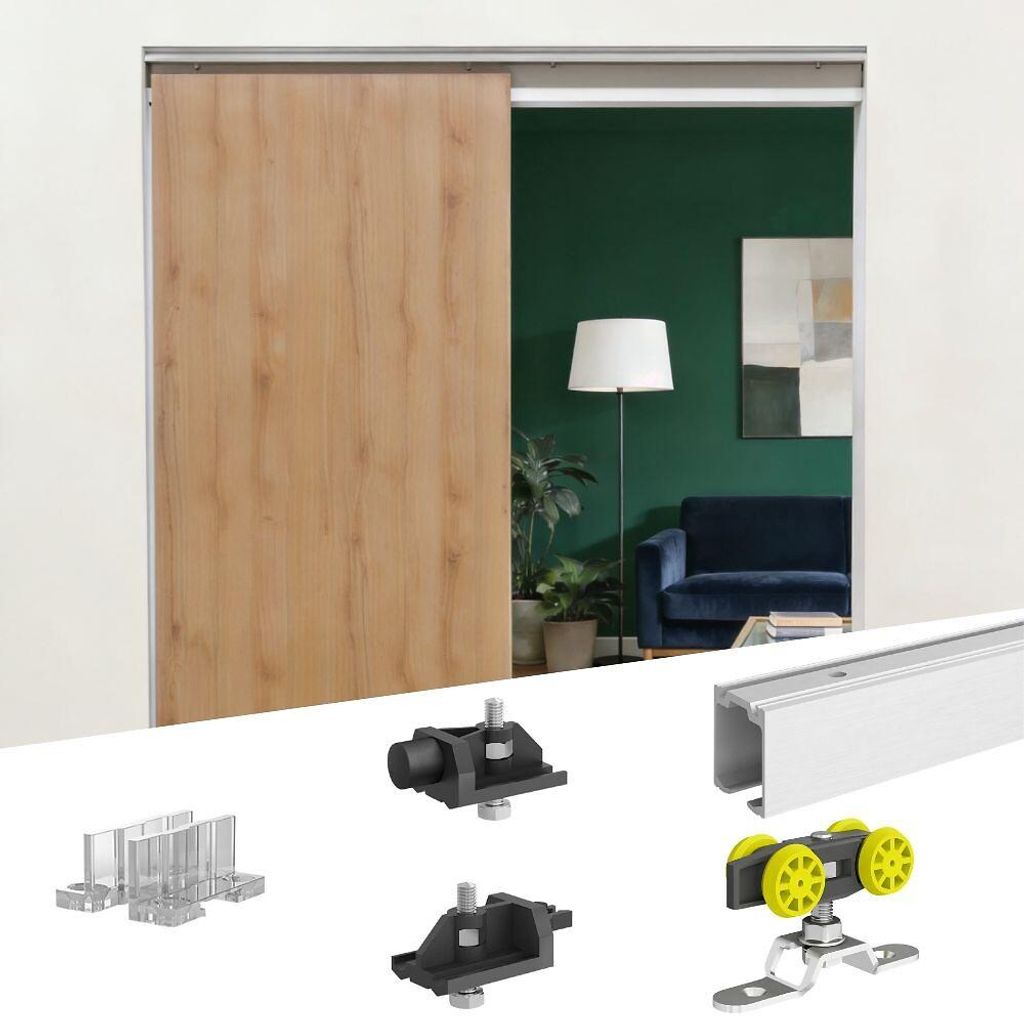

Produktinformation:
- empfohlen für Durchgangstüren
- Laufschiene 180 cm (Aluminium, 33 x 33 mm)
- für 1 Tür (erweiterbar), Holz
- Modell: Laufschiene oben, mit Bodenführung (hängende Schiebetür)
- Deckenmontage/in die Wand laufend, Wandmontage mit Winkeln möglich (einzeln erhältlich, SU5210, SU5211)
- max. Gewicht pro Tür: 60 kg
- Türstärke: 16-40 mm
- 000 Öffnungs- und Schließzyklen gemäß EU-Norm EN 1527-12
- Achtung: nur für den Innenbereich geeignet, keine MDF/Spanplatten (nur mit Massivholz-Umleimer, kein Stirnholz)

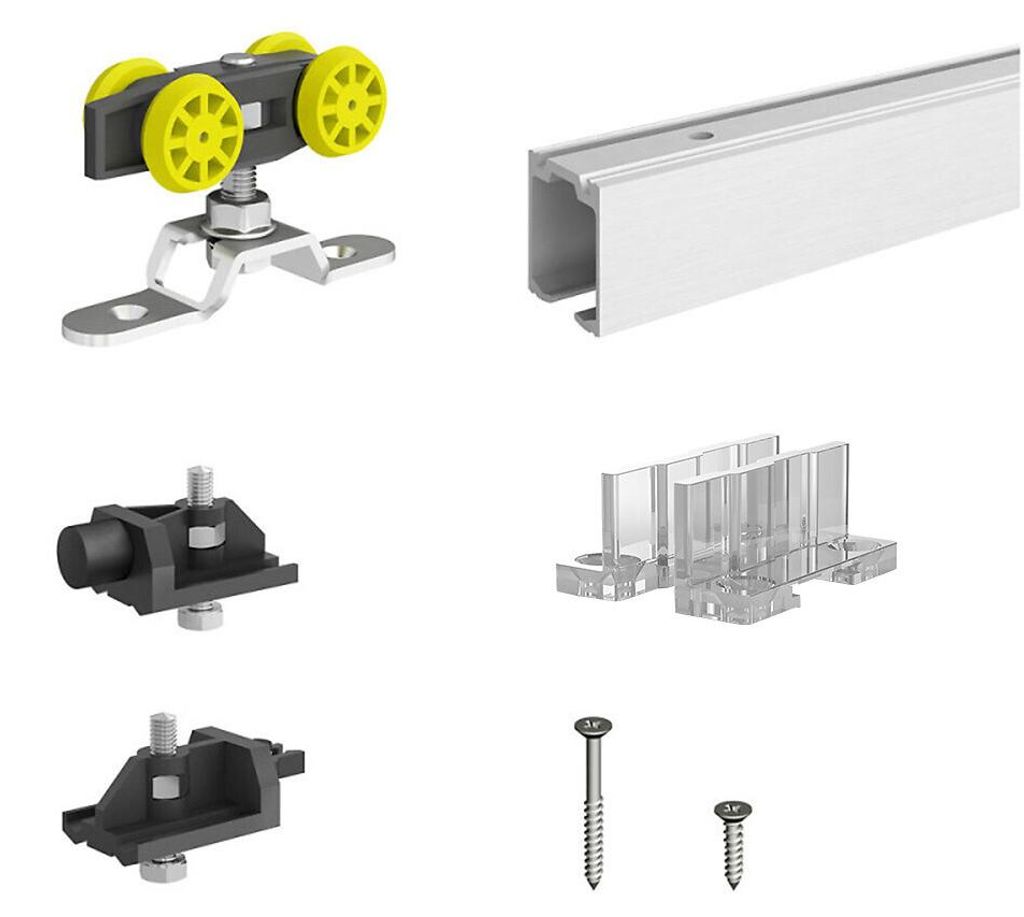

Set-Inhalt:
1x Laufschiene 180 cm (33 mm x 33 mm)
2x Laufwagen (nadelgelagert)
1x Fangstopper
1x Stopper
1x Bodenführung
Schrauben
Montage-Kurzübersicht:
- Vermessen Sie den Einbauort
- Kürzen Sie mit einer Metallsäge ggf. die Schiene auf das gewünschte Maß.
- Verbohren Sie die Schiene an der Decke / mit den Winkeln an der Wand.
- Setzen Sie die Stopper und Laufwagen in die Schiene ein.
- Vermessen und montieren Sie die Tragflanschen auf der Tür.
- Hängen Sie die Tür an die Laufwagen und ziehen Sie die Muttern an.
- Montieren Sie die Bodenführung.
Montage-Optionen:
- Deckenmontage: sämtliche Teile enthalten
- Deckenmontage: Blende mit Abstandshaltern (separat erhältlich)
- Wandmontage: mit Montagewinkeln 25 mm / 45 mm (separat erhältlich)
Bitte beachten Sie, dass Sie alle 50 cm einen Winkel setzen müssen!
- 2 Türen: mit Ergänzungsset (separat erhältlich)
- 2 Schienen Deckenmontage: Ausrichtung auf Stoß
- 2 Schienen Wandmontage: mit Verbindungswinkel 25 mm / 45 mm
Zubehör-Optionen:
SLID’UP 160 Ergänzungsset SU5208
SLID’UP 160 Montagewinkel 25 mm SU5210, SU5211 / 45 mm SU5233, SU5235
SLID’UP 160 Verbindungswinkel 25 mm SU5242 / 45 mm SU5241
SLID’UP 160 Abstandshalter SU5212, SU5213
SLID’UP 160 Türschließdämpfer SILENT STOP SU5478
SLID’UP 160 Synchronlaufmechanismus SU5232
SLID’UP 160 Montagewinkel für Holzblenden SU5243
SLID’UP 160 Blenden für die Decken- oder Wandmontage
