DEHN DEUTSCHLAND DEHN Anwendungsopt. DSH TT 255 FM Kombiableiter DEHNshield Typ1+2 f.

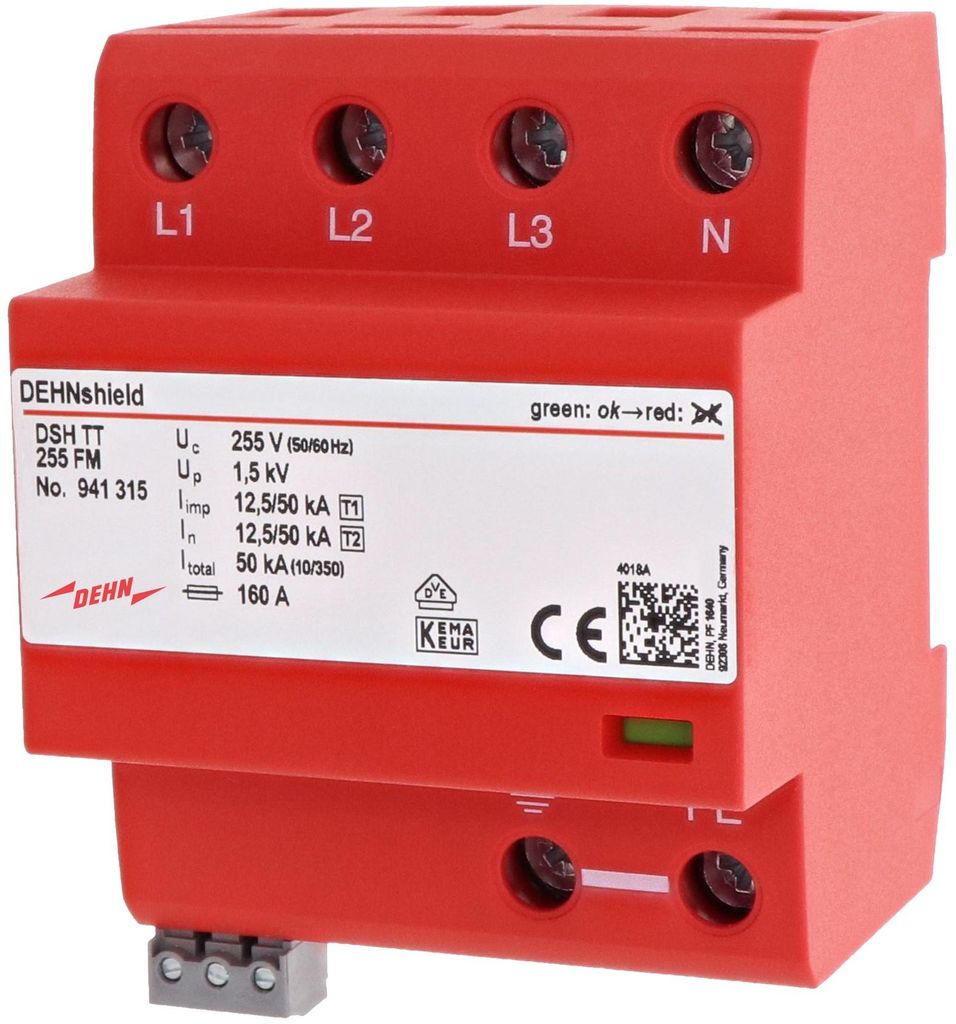

DEHN Kombi-Ableiter DSH TT 255 FM

Hersteller:DEHN
Bezeichnung:Kombi-Ableiter für 3-p.TN-S-Systeme
Typ:DSH TT 255 FM
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Polzahl:4
Blitzstoßstrom (10/350 µs):50 kA
Höchste Dauerspannung AC:255 V
Nennspannung AC:230 V
Schutzpegel L-N:1,5 kV
Schutzpegel N-PE:1,5 kV
Folgestromlöschfähigkeit:25 kA
Spezifische Energie (W/R):625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Fernsignalisierung:ja
Signalisierung am Gerät:optisch
Prüfklasse:Typ 1 und 2
Integrierte Vorsicherung:nein
Energetisch koordinierte Schutzwirkung zum Endgerät:ja
Spannungsschaltende Funkenstreckentechnologie:ja
Überstromgeschützter Spannungsabgriff:nein
Schutzart (IP):IP20

DEHN Kombi-Ableiter DSH TT 255 FM: weitere Details

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Geliefert wird: DEHN Kombi-Ableiter für 3-p.TN-S-Systeme DSH TT 255 FM, Verpackungseinheit: 1 Stk., EAN: 4013364275324

Der DEHN SE Kombiableiter DEHNshield ist ein Überspannungsschutzgerät, das für 3+1-phasige TT- und TN-S-Systeme konzipiert ist. Es kombiniert die Funktionen von Typ 1 und Typ 2 Ableitern, schützt vor Blitzstoßströmen bis zu 50 kA und bietet einen Schutzpegel von 1,5 kV. Es unterstützt eine Fernsignalisierung und kann auf einer Hutschiene TH35 montiert werden. Dieses Gerät ist ideal für den Schutz elektrischer Installationen in Gebäuden vor Überspannungsschäden.

Merkmale

- Keine integrierte Vorsicherung
- Netzform TN-S, Netzform TT
- Fernsignalisierung

Lieferumfang

1 Stück Kombiableiter

Technische Daten

Baugröße: 4 TE
Blitzstoßstrom: 50 kA
Fernsignalisierung: ja
höchste Dauerspannung: 255 V
Folgestromlöschfähigkeit: 25 kA
Schutzpegel: 1.5 kV
Schutzart: IP20
Montageart: Hutschiene TH35
Anzahl Pole: 4
Spezifische Energie: 625
Nennspannung: 230 V
Prüfklasse: 1, 2

---

Art.-Nummer: DEH941315

EAN: 4013364275324

Dehn 941315 DSH TT 255 FM Kombiableiter DEHNshield Typ1+2 f.3ph TT-, TN-S-System (941315)
