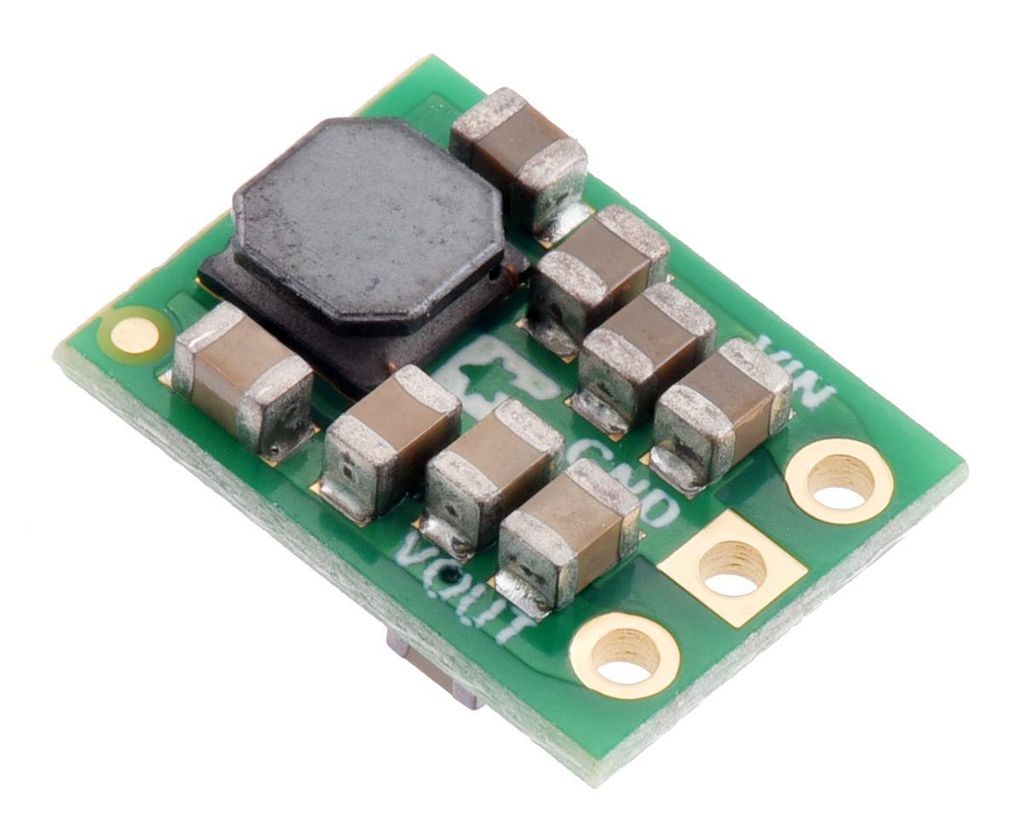

Pololu S13V10F5 5V, 1A Step-Up/Step-Down Converter

Dieser leistungsstarke synchron schaltende Aufwärts-/Abwärtsregler erzeugt effizient 5 V aus Eingangsspannungen zwischen 2,8 V und 22 V. Seine Fähigkeit, sowohl höhere als auch niedrigere Eingangsspannungen umzuwandeln, macht es nützlich für Anwendungen, bei denen die Versorgungsspannung stark variieren kann, wie bei Batterien, die oben beginnen, sich aber entladen unter 5 V. Die Platine misst 8,9 mm × 12,1 mm, hat einen typischen Wirkungsgrad von 85 % bis 95 % und kann einen typischen Dauerausgangsstrom von etwa 1 A liefern.

Funktionen

• Eingangsspannung: 2,8 V bis 22 V
• Ausgangsspannung: 5 V mit 3 % Genauigkeit
• Typischer maximaler kontinuierlicher Ausgangsstrom: 1 A
• Typischer Wirkungsgrad von 85 % bis 95 %, je nach Eingangsspannung und Last
• 10 mA bis 20 mA typischer Leerlauf-Ruhestrom
• Unterspannungssperre am Eingang und Überspannungsschutz am Ausgang
• Die Sanftanlauffunktion begrenzt den Einschaltstrom und erhöht allmählich die Ausgangsspannung
• Überstromschutz und Übertemperaturabschaltung
• 1 A Ausgangsstrombegrenzung
• Feste Schaltfrequenz von 500 kHz
• Kompakte Größe: 8,9 mm × 12,1 mm × 4,2 mm
• Gewicht: 0,6 g (ohne enthaltene optionale Header)

Allgemeine Spezifikationen

• Mindestbetriebsspannung: 2,8 V
• Maximale Betriebsspannung: 22 V
• Dauerausgangsstrom: 1 A (Typischer Dauerausgangsstrom bei 5 V Zoll. Der tatsächlich erreichbare Dauerausgangsstrom ist eine Funktion der Eingangsspannung und wird durch die Wärmeableitung begrenzt. Weitere Informationen finden Sie im Ausgangsstromdiagramm unter der Registerkarte "Beschreibung". Informationen.)
• Ausgangsspannung: 5 V
• Verpolungsschutz?: N
• Maximaler Ruhestrom: 20 mA (Ohne Last. Der tatsächliche Ruhestrom hängt von der Eingangsspannung ab. Weitere Informationen finden Sie im Ruhestromdiagramm unter der Registerkarte "Beschreibung".)
• Ausgangstyp: feste 5V

Kennzeichnungen

• PCB-Entwicklungscodes: reg26b
• Andere PCB-Markierungen:0J4038

Dieser leistungsstarke synchron schaltende Aufwärts-/Abwärtsregler erzeugt effizient 5 V aus Eingangsspannungen zwischen 2,8 V und 22 V. Durch seine Fähigkeit, sowohl höhere als auch niedrigere Eingangsspannungen umzuwandeln, eignet er sich für Anwendungen, bei denen die Versorgungsspannung stark schwanken kann, z. B. bei Batterien, die über 5 V starten, aber unter 5 V entladen. Das Board misst 0,35 × 0,475, hat einen typischen Wirkungsgrad von 85% bis 95% und kann einen typischen Dauerausgangsstrom von etwa 1 A liefern.

Technische Daten:

• Größe: 0,35 × 0,475 × 0,17
• Gewicht: 0,6 g
• Minimale Betriebsspannung: 2,8 V
• Maximale Betriebsspannung: 22 V
• Kontinuierlicher Ausgangsstrom: 1 A
• Ausgangsspannung: 5 V
• Rückspannungsschutz? Nein
• Maximaler Ruhestrom: 20 mA
• Ausgangstyp: Feste 5V
• PCB dev codes: Reg26b
• Andere PCB-Kennzeichnungen: 0J4038
