DEHN 952110 DG M TT 2P 275Überspannungsschutz-AbleiterÜberspannungsschutz für: Verteilerschrank 40 kA 1 St.

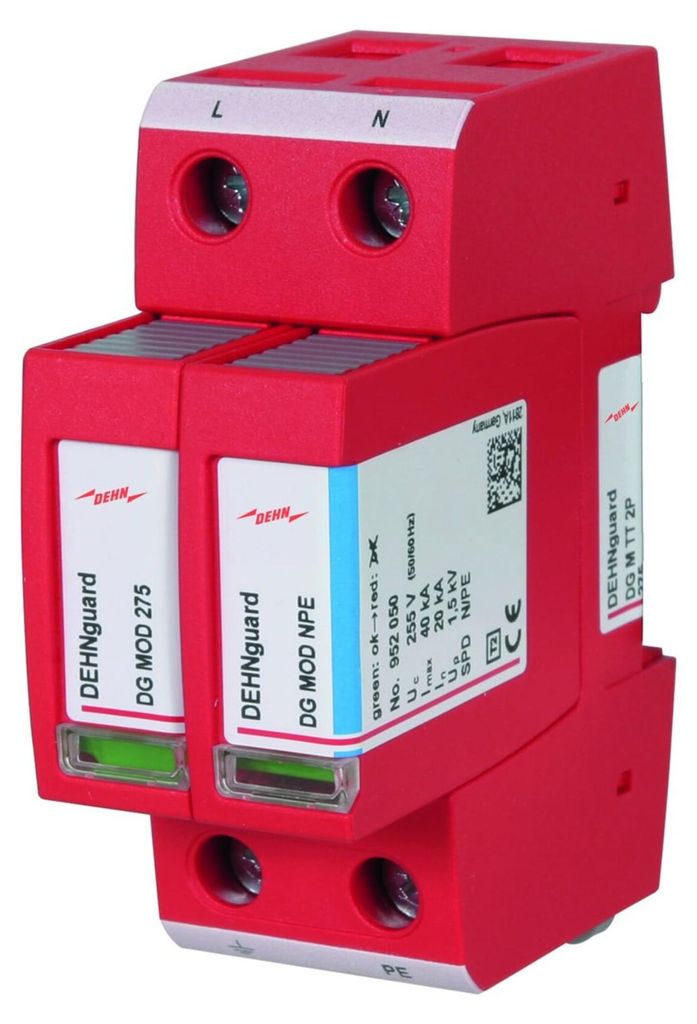

DEHN ÜS-Ableiter DEHNguard | DG M TT 2P 275 | Überspannungsschutz

Modularer Überspannungs-Ableiter mit integrierten Vorsicherungen für einphasige 230 V-TT Systeme.

VORTEILE IM ÜBERBLICK

• anzeige für Ableiter und integrierter Sicherung
• Höchste Dauerspannung: 275 V ac
• Schutzpegel: <= 1,5 kV
• Nennableitstoßstrom: 12,5 kA
• Bemessungsausschaltvermögen des internen Back-Up Schutzes: 25 kA
• Energetische Koordination nach DIN EN 62305-4
• Ableiter der Red/Line-Familie

Technische Daten:

• Nennspannung AC (UN): 230 V (50 / 60 Hz)
• Höchste Dauerspannung AC [L-N] (UC): 275 V (50 / 60 Hz)
• Höchste Dauerspannung AC [N-PE] (UC): 255 V (50 / 60 Hz)
• Nennableitstoßstrom (8/20 µs) [L-N] (In): 12,5 kA
• Nennableitstoßstrom (8/20 µs) [N-PE] (In): 20 kA
• Ableitstoßstrom (8/20 µs) [L-N] (Imax): 25 kA
• Ableitstoßstrom (8/20 µs) [N-PE] (Imax): 40 kA
• Schutzpegel [L-N] / [N-PE] (UP): ? 1,5 / ? 1,5 kV
• Schutzpegel [L-N] / [N-PE] bei 5 kA (UP): ? 1 / ? 1,5 kV
• Folgestromlöschfähigkeit [N-PE] (Ifi): 100 Aeff
• Ansprechzeit [L-N] (tA): ? 25 ns
• Ansprechzeit [N-PE] (tA): ? 100 ns
• netzseitiger Überstromschutz nicht notwendig!

Lieferumfang:

1x DEHN ÜS-Ableiter DEHNguard | DG M TT 2P 275 | Überspannungsschutz

Eigenschaften - Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen- Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control- Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen- Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B1 und höher Technische Daten:

• Netzform TN: ja
• Netzform TT: ja
• Anzahl der Leiter (ohne Erde): 2
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 230 V
• Höchste Dauerspannung AC: 275 V
• Schutzpegel L-N: 1,5 kV
• Schutzpegel N-PE: 1,5 kV
• Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A
• Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 A
• Kurzschlussfestigkeit (Isccr): 50 kA
• Montageart: Hutschiene TH35
• Baugröße: 2 TE
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
• Mit Fernmeldekontakt: nein
• Signalisierung am Gerät: optisch
• Prüfklasse Typ 2: ja
• Schutzart (IP): IP20

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

DEHN ÜS-Ableiter DEHNguard DG M TT 2P 275

Hersteller:DEHN
Bezeichnung:ÜS-Ableiter DEHNguard
Typ:DG M TT 2P 275
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:nein
Netzform TT:ja
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):2
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:230 V
Höchste Dauerspannung AC:275 V
Schutzpegel L-N:1,5 kV
Schutzpegel N-PE:1,5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):100 A
Kurzschlussfestigkeit (Isccr):50 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

DEHN ÜS-Ableiter DEHNguard DG M TT 2P 275: weitere Details

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B 1 und höher.

Geliefert wird: DEHN ÜS-Ableiter DEHNguard DG M TT 2P 275, Verpackungseinheit: 1 Stk., EAN: 4013364108417

Modularer Überspannungs-Ableiter für einphasige TT- und TN-Systeme (1+1-Schaltung).

Merkmale

• anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
• energetisch koordiniert innerhalb der Red/Line-Produktfamilie
• hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
• hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control
• einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
• vibrations- und schockgeprüft nach EN 60068-2
• Montage auf 35 mm Hutschiene nach EN 60715
• Flammenhemmend gemäß UL 94 V-0

Technische Daten

Schutzklasse: Typ 2/Class II
Nennspannung: 230 V/AC
höchste Dauerspannung: 275 V/AC [L-N]
Nennableitstoßstrom: 20 kA (8/20 µs)
Ableitstoßstrom max.: 40 kA (8/20 µs)
Ansprechzeit: <=25 ns [L-N]
Anzahl Ports: 1
Leiterquerschnitt: 1,5-35 mm²
Gehäusematerial: Thermoplast
Farbe: rot
Einsatzbereich: Innenraum
Schutzart: IP20
Zulassung: KEMA, VDE, UL
Gewicht: 242 g

---

Art.-Nummer: DEH952110

EAN: 4013364108417

DEHN 952110 DG M TT 2P 275Überspannungsschutz-AbleiterÜberspannungsschutz für: Verteilerschrank 40 kA 1 St. - Höhe: 90 mm · Produktabmessung - Tiefe: 66 mm · Schutzart: IP20 · Typ: 2 + 3 · Überspannungsschutz für: Verteilerschrank

DEHNguard modular DG M TT 2P ... : Merhpoliger, modularer Überspannungs-Ableiter für einphasige TT- und TN-Systeme (Schaltungsvariante ''1+1'').

Überspannungsableiter.
Technische Daten:
- Höchste Dauerspannung 275 V AC
- Nennableitstoßstrom 20 kA
- Modularer Überspannungs-Ableiter zum Einsatz in 1-phasigen
- Stromversorgungssystemen 230 V, TT-Systeme, Typ 2 nach EN 61643-11
- Hochleistungsfähige Varistor-Technologie
- Basisteil mit gesteckten Schutzmodulen mit Fernmeldekontakt für
  Überwachungseinrichtung (potentialfreier Wechsler)
- Einfacher, werkzeugloser Schutzmodul-Wechsel durch
  Modulverriegelungssystem mit Modulentriegelungstaste

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). ÜS-Ableiter DEHNguard DG M TT 2P 275 Netzform TN, Netzform TT, Anzahl der Leiter (ohne Erde) 2, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 230V, Kurzschlussfestigkeit (Isccr) 50kA, Höchste Dauerspannung AC 275V, Max. Ableitstoßstrom (8/20) 40kA, Montageart Hutschiene TH35, Baugröße 2 TE, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35mm², Max. Leiterquerschnitt flexibel (feindrähtig) 25mm², Schutzpegel L-N 1,5kV, Schutzpegel N-PE 1,5kV, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher.

Dehn Überspannungsableiter Typ 2 2-polig (DG M TT 2P 275)

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.

komplette Schaltung für einphasige 230 V-TT und -TN-Systeme (Schaltungsvariante "1+1") Als FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
