Das Wiha SB 255-17 ist Ihr zuverlässiger Begleiter für Spannungsprüfungen, Durchgangsprüfungen, Drehfeldprüfungen und Widerstandsmessungen. Mit einem erweiterten Messbereich von 0,5 V bis 1.000 V AC und 1.500 V DC deckt es alle relevanten Spannungsbereiche für Elektriker ab. Das große, hintergrundbeleuchtete LCD-Display mit LED-Skala sorgt für gut lesbare Messergebnisse, während ein akustisches Signal bei Durchgangsprüfungen Durchgang bestätigt. Dank der integrierten Taschenlampenfunktion haben Sie auch in schlecht beleuchteten Umgebungen stets optimale Sicht. Mit der Möglichkeit, Steckdosen komfortabel mit einer Hand zu prüfen und den Fehlerstromschutzschalter durch gleichzeitiges Drücken der Tasten an beiden Griffen auszulösen, bietet das Wiha SB 255-17 maximale Funktionalität und Sicherheit für alle Ihre Elektroarbeiten. Der Spannungs- und Durchgangsprüfer von Wiha ermöglicht eine schnelle Spannungsprüfung im Messbereich von 0,5 bis 1.000 V AC bzw. 1.500 V DC. Der Wiha Spannungs- und Durchgangsprüfer 0,5 – 1.000 V AC CAT IV eignet sich ideal zum sicheren und präzisen Messen von Spannung, Durchgang, Widerstand und Frequenz. Mit Funktionen wie Polaritätserkennung, Drehfeldprüfung, RCD-Prüfung und integrierter Taschenlampe ist er perfekt für den täglichen Einsatz von Elektrikern. Geeignet für Messungen bis 1.000 V AC und 1.500 V DC gemäß CAT III und CAT IV.
Details:
- Erhöht Ihre Flexibilität. Deckt den Spannungsbereich ab, der bei der Arbeit eines Elektrikers am häufigsten verwendet wird. Von einfachen Schaltgeräten bis hin zu Photovoltaikmodulen.
- Vereinfacht Ihre Arbeit Großes LCD-Display mit Hintergrundbeleuchtung, LED-Skala und akustischem Signal für leicht ablesbare Messergebnisse. Eine integrierte Taschenlampenfunktion sorgt für eine optimale Beleuchtung.
- Bessere Erreichbarkeit Schnelles Testen mit einer Hand an Steckdosen dank 19 mm Kontaktabstand.
- Entspricht Ihren Anforderungen. Überprüfung der Sicherheit mit dem FI / RCD-System.
Merkmale:
- Spannung 1.000 V AC / 1.500 V DC.
- Prüfung der Stromrichtung 170 - 1.000 V.
- Durchgangsprüfung < 500 kΩ und akustisches Signal.
- RCD-Test
- Messkategorie CAT III 1.000V / CAT IV 600V.
- Anzeige durch LED-Licht / LCD-Bildschirm: LED und LCD-Bildschirm.
- Frequenz 1-950 Hz
- Widerstand 0-1999 Ohm
- Bedienung mit einer Hand
Sonstige Infos
| IEC 61243-3:2014 | IP 64 |
| Verwendung von | -15 bis 50°c |
| Eingangs-Betriebsspannung (min) | 100 V |
| Eingangs-Betriebsspannung (max) | 1000 V |
| Produktfarbe | Rot, Gelb |
| Eingebautes Display | Ja |
| Frequenzbereich | 40 - 70 Hz |
| Display-Typ | LCD |
| Internationale Schutzart (IP-Code) | IP64 |
| Menge pro Packung | 1 Stück(e) |
| Betriebstemperatur | -15 - 50 °C |
| Temperaturbereich bei Lagerung | -20 - 60 °C |
| Akkus/Batterien enthalten | Ja |
- Erhöht Ihre Flexibilität: Deckt den relevanten Spannungsbereich für Arbeiten eines Elektrikers ab.
- Vereinfacht Ihre Arbeit: Große LCD-Anzeige mit Hintergrundbeleuchtung LED-Skala und Signalton für einfach ablesbare Messergebnisse.
- Vereinfacht Ihre Arbeit: Eine integrierte Taschenlampenfunktion sorgt für optimale Lichtverhältnisse.
- Erfüllt Ihre Ansprüche: Überprüfung der FI-Auslösung durch zwei Lasttasten.
| Maße Produkt | 282 x 110 x 50 mm (L x B x T) |
| Anwendung | Zum Feststellen von Spannungsfreiheit. |
| Anwendung | Zur normgerechten Spannungsprüfung Durchgangsprüfung Drehfeldprüfung und Widerstandsmessung inkl. FI-Schutzschalter Auslösung. |
| Messkategorie | CAT III 1.000 V / CAT IV 600 V |
| Photovoltaik geeignet | 0,5 - 1.000 V AC / 1.500 V DC |
| CAT III 1.000 V / CAT IV 600 V | Einhandprüfung |
| Drehfeldmessung | FI-Lasttasten |
Sicherheitsregel: Spannungsfreiheit feststellen! Der Spannungs- und Durchgangsprüfer von Wiha ist ihr idealer täglicher Begleiter um diese Voraussetzung der Sicherheitsregel einfach zu prüfen ...
- Erhöht Ihre Flexibilität: Deckt den relevanten Spannungsbereich für Arbeiten eines Elektrikers ab.
- Vereinfacht Ihre Arbeit: Große LCD-Anzeige mit Hintergrundbeleuchtung, LED-Skala und Signalton für einfach ablesbare Messergebnisse.
- Vereinfacht Ihre Arbeit: Eine integrierte Taschenlampenfunktion sorgt für optimale Lichtverhältnisse.
- Erfüllt Ihre Ansprüche: Überprüfung der FI-Auslösung durch zwei Lasttasten.
| Maße | 240 x 75 x 30 mm |
| Anwendung | Zum Feststellen von Spannungsfreiheit. |
| Anwendung | Zur normgerechten Spannungsprüfung, Durchgangsprüfung, Drehfeldprüfung und Widerstandsmessung inkl. FI-Schutzschalter Auslösung. |
| Messkategorie | CAT III 1.000 V / CAT IV 600 V |
Normen: Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend).
| Spannungsprüfer 0,5 - 1.000 V AC SB25517 | Prüfart=2-polig |
| Spannungsanzeige | LED/LCD |
| Spannungsmessbereich | 170..1000 V |
| Drehfeldrichtungsanzeige | ja |
| Durchgangsprüfung | ja |
| Durchgangsanzeige | optisch |
Zur vorschriftsmäßigen Messung von Spannung nach DIN EN 612433 und VDE 0682-401. Geeignet für eMobility und Photovoltaik, da bis 1.500 V DC. Messgerät zeigt auch bei leerer Batterie an, ob Spannung anliegt oder nicht. Zur Anwendung in Schaltschrank, Steckdosen, Lichtschalter, Verteilerdosen und Maschinen. Messkreiskategorie CAT III 1000V / CAT IV 600V. Photovoltaik-tauglich. Wiha - Spannungs- und Durchgangsprüfer - 282 mm Wiha Spannungs- und Durchgangsprüfer 0,5 - 1.000 V AC, CAT IV Spannungsfreiheit ist die Grundlage für sicheres Arbeiten. Mit dem Spannungs- und Durchgangsprüfer von Wiha können Sie diese schnell und einfach überprüfen und sich auf die vielseitigen Herausforderungen in Ihrem Berufsalltag vorbereiten. Der Spannungsprüfer deckt einen großen Messbereich von 0,5V bis 1.000 V AC bzw. 1.500 V DC ab. Außerdem verfügt er über Funktionen für die Durchgangsprüfung, die optische Drehfeldprüfung, die Einpolprüfung und die automatische Polaritätserkennung. Zusätzlich können Sie mit dem Spannungsprüfer Widerstände und Frequenzen messen.
Eigenschaften:
- Berührungslose Spannungsprüfung
| Spannung AC min - max | 0,5 - 1000 V |
| Spannung DC min - max | 0,5 - 1500 V |
| Stromvesorgung | 2x AAA-Batterien (im Lieferumfang enthalten) |
| Verschmutzungsgrad | 2 |
| ATEX Zulassung | Nein |
| Emobility-tauglich | Nein |
| Photovoltaik-tauglich | Integrierte Taschenlampe |
| FI Prüfung | Display: LED und LCD Display |
| Drehfeldanzeige | LED L, R |
| Durchgangsprüfung | LED und akustischer Ton |
| Betriebstemperatur | -15° - 50°C |
| Lagertemperatur | -20°C - 60°C |
| Höhe über NN | 2000 m |
| Einpolige Phasenprüfung | 100 - 1,00 V AC (40 - 70 Hz) |
| Drehfeldprüfung | 170 - 7,000 V Phase zu Phase AC 40-70 Hz |
| Durchgangstest | Messbereich 0 - 500 kΩ + 50% |
| LED ELV Anzeige | größer als 50 V AC, größer als 120 V DC |
| LCD Bereich | 0,5 bis 1,000 V AC, 0,5 bis 1,500 V DC |
| LCD Auflösung | 0,1 V (kleiner als 10 V) und 1 V (größer als 10 V) |
| LCD Genauigkeit | +/- 3 %, +/- 3 Digit (kleiner als 10 V) und +/- 3 %, +/- 5 Digit (größer als 10 V) |
| LCD überlaufanzeige | OL |
| Eigenzeit | kleiner als 0,5 s LED und kleiner als 1 s LCD |
| Sicherheitsstrom | Is kleiner als 3,5 mA (Bei 1,000 V) |
| Messbetrieb | 30 s AN (Betriebszeit), 240 s OFF (Wiederherstellungszeit) |
| Batterieverbrauch | ca, 80 mA |
| Luftfeuchtigkeit | max 85 % RH |
| Akustisches Signal | Gesamtlänge: 282 mm |
| Abmessungen | 282 x 110 x 50 mm |
| Schutzart | IP 64 |
| Geprüft gemäß | IEC 61243-3:2014, CAT III 1.000V / CAT IV 600V |
Technische Daten
| Ausstattung - Display | LCD / LED |
| Messung / Messbereich - Messart | kontaktlos |
| Allgemein - Abmessungen (mm) | 282 x 110 x 50 |
| Ausstattung - LED-Stufenanzeige (V) | 12 / 24 / 50 / 120 / 230 / 690 / 1000 |
| Energieversorgung - Batterie- / Akkutyp | AAA (Micro) |
| Typ - Typ | Spannungsprüfer |
| Allgemein - Farbe | rot / gelb |
| Energieversorgung - Betriebsart | Batterien |
| Energieversorgung - Erforderliche Anzahl | 2 |
| Messung / Messbereich - Spannung (V) | AC: 0,5 - 1000 / DC: 0,5 |
| Ausstattung - Schutzart (IP Code) | IP64 |
| Allgemein - Material | Kunststoff / Gummi |
| Allgemein - Gewicht (g) | 350 |

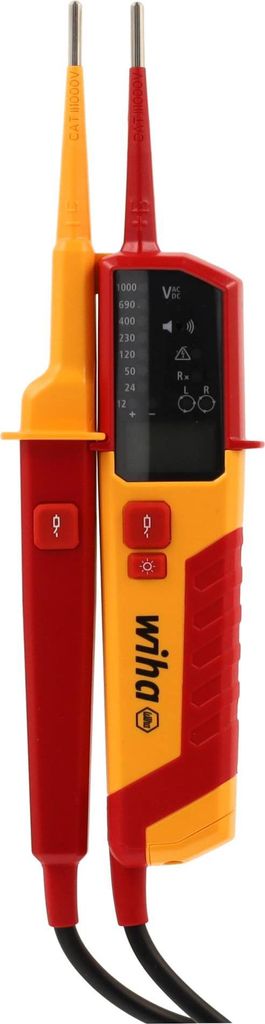

Wiha Spannungsprüfer 0,5 - 1.000 V AC SB25517 (45217)
Sicherheitsregel: Erkennen Sie das Fehlen der Spannung! Der Wiha Spannungs- und Durchgangsprüfer ist Ihr idealer täglicher Begleiter, um diese Anforderung der Sicherheitsvorschrift einfach zu überprüfen und Sie bei einer Vielzahl von Anforderungen in Ihrer täglichen Arbeit zu unterstützen. Es ermöglicht Spannungsprüfungen über einen weiten Messbereich von 0,5 V bis zu 1.000 VAC oder 1.500 VDC. Darüber hinaus bietet der Spannungsprüfer die Möglichkeit, Durchgangsprüfungen, optische Drehfeldprüfungen, einpolige Prüfungen und automatische Polaritätserkennung durchzuführen. Darüber hinaus können Widerstands- und Frequenzmessungen durchgeführt werden. Die Messergebnisse sind dank eines großen, hintergrundbeleuchteten digitalen LCD-Displays sowie einer LED-Anzeige sofort ablesbar. Ein zusätzliches akustisches Signal zeigt den Stromfluss während der Durchgangsprüfung an. Außerdem kann die Prüfung an den Steckdosen mit Hilfe des integrierten Abstandshalters bequem mit einer Hand durchgeführt werden. Darüber hinaus bietet der Wiha-Spannungsprüfer dank der integrierten Taschenlampenfunktion optimale Lichtverhältnisse, auch in schwach beleuchteten Arbeitsumgebungen. Durch gleichzeitiges Drücken der Tasten an den beiden Prüfspitzengriffen wird die RCD-Funktionsprüfung durch Anschluss einer Last ermöglicht. Gemäß den Messkategorien CAT III bis 1.000 V und CAT IV bis 600 V bietet der Spannungs- und Durchgangsprüfer von Wiha maximale Sicherheit für Arbeiten im Bereich der Gebäudeinstallation sowie direkt an den Quellen der Niederspannungsinstallation. Für elektrische Anwendungen IEC 61243-3:2014
- Erhöht Ihre Flexibilität: Deckt den relevanten Spannungsbereich für die Arbeit eines Elektrikers ab.
- Vereinfacht Ihre Arbeit: großes LCD-Display mit Hintergrundbeleuchtung, LED-Skala und Signalton zum einfachen Ablesen der Messergebnisse. Eine integrierte Taschenlampenfunktion sorgt für optimale Lichtverhältnisse.
- Erfüllt Ihre Anforderungen: Überprüft die Auslösung des FI-Schutzschalters über zwei Ladetasten.
Anwendung: Für Spannungsprüfung nach Norm, Durchgangsprüfung, Drehfeldprüfung und Widerstandsmessung einschließlich RCD-Auslösung. Zur Erkennung der Spannungslosigkeit.
Physikalische Merkmale
| Art der Anzeige | LED und LCD |
| LED-Licht | Ja |
Elektrische Daten
| Wechselspannungsmessungen | 0,5-1000 V |
| Gleichspannungsmessungen | 0,5-1500 V |
| Durchgangsprüfung | Ja |
| Spezifikation für Durchgangsprüfung | 0 - 500 kΩ |
| Anzeige des Rotationsfeldes | LED L, LED R |
Technische Daten
| Sicherheitsnorm | EN 61423-3:2014 |
| Sicherheitseinstufung | CAT III / 1000 V, CAT IV / 600 V |
| Verschmutzungsgrad | 2 |
| Atex-Zulassung | Nein |
| Messdaten | 30 s ON (Betriebszeit) 240 s OFF (Erholungszeit ) |
| Tiempo inhärent | < 0,5s LED und < 1s LCD |
| Circuito Sicherheit | < 3,5 mA (bei 1000 V) |
| Fernspannungsprüfung | Ja |
| Prüfspezifikationen | Prueba einpolige Phase: 100 - 1.000 VAC (40 bis 70 Hz ) |
| Prueba Drehfeld | 170 - 7.000 V Phase-Phase-AC 40-70 Hz |
| Permeabilitätsprüfung Messbereich | 0 - 500 kΩ + 50 %. |
| Kompatibelmit Fotovoltaik | Ja |
| Kompatibel mit eMobility | Nein |
| FI-Check | Ja |
LCD-Spezifikationen:
- ELV LED-Anzeige > 50 VAC, > 120 VDC
- LCD-Bereich 0,5 V bis 1000 VAC, 0,5 V bis 1500 VDC
- LCD-Auflösung 0,1 V (< 10 V) und 1 V (>. 10 V)
- LCD-Genauigkeit +/- 3%, +/- 3 Stellen (< 10 V) und +/- 3%, +/- 5 Stellen (> 10 V)
- LCD-Überlaufanzeige OL
Funktionen
| Alarmtonart | Summer, optisch |
Umweltdaten
| Schutzart | IP64 |
| Betriebstemperatur | -15-50 °C |
| Einsatzort | Innen und Außen |
| Lagertemperatur | -20-60 °C |
| Maximale Betriebsfeuchtigkeit | ≤ 85 %. |
Betriebliche Merkmale
| Sprachen der Betriebsanleitung | Deutsch, Englisch, Französisch, Niederländisch, Polnisch, Portugiesisch, Spanisch |
Stromversorgung
| Batterien | Ja |
| Batterie erforderlich | Ja |
| Anzahl der Batterien | 2 |
| Nenneingangsspannung VAC | 0,5-1000 V |
| Batteriebetrieben | Ja |
| Batterie-Nennspannung | 3 V |
| Nominale Eingangsspannung VDC | 0,5-1000 V |
| Batteriezusammensetzung | Alkaline |
| IEC-Batteriegröße | AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400) |
Grundlegende Informationen
| Farbe | Gelb |
| Zusätzliche Farbe | Rot |
| Tiefe | 30 mm |
| Höhe | 240 mm |
| Breite | 75 mm |
| Gewicht | 250 g |
| Werkstoff | ABS |
