Theben Präsenzmelder LUXA 103 S360 100
Hersteller:Theben
Bezeichnung:Präsenzmelder Deckenmontage
Typ:LUXA 103 S360 100
Ausführung:Präsenzmelder
Sensortyp:passiv Infrarot
Mit DALI-Schnittstelle:nein
Konstantlichtregelung:nein
HLK-Ansteuerung:nein
Zwangseinschaltung:nein
Zwangsabschaltung:nein
Tierschneise:nein
Unterkriechschutz/Rückfeldüberwachung:nein
Rückfeldüberwachung:nein
Vernetzbar:ja
Scanwinkel:360 °
Optimale Montagehöhe:3 m
Treppenhausüberwachung:ja
Überbrückungsschalter:ja
Max. Reichweite zu einer Seite:6 m
Max. Präsenzbereich:50 m²
Max. Reichweite frontal:6 m
Erfassungsfeld Durchmesser auf Fußboden:12 m
Geeignet für drahtlose Übertragung:nein
Fernbedienbar:ja
Mit Fernbedienung:nein
Ansprechempfindlichkeit einstellbar:ja
Ansprechhelligkeit einstellbar:ja
Mit Signaleinheit:ja
Teach-Funktion für Ansprechhelligkeit:ja
Abdimmfunktion mit Dimmeinsatz:nein
Montageart:Unterputz
Geeignet für Deckenmontage:ja
Geeignet für Wandmontage:nein
Anschlussart:Steckklemme
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:ja
Oberflächenschutz:unbehandelt
Ausführung der Oberfläche:matt
Antibakterielle Behandlung:nein
Farbe:weiß
RAL-Nummer (ähnlich):9010
Transparent:nein
Schutzart (IP):IP54
Schlagfestigkeit:IK04
Spannungsart:AC
Frequenz:50 Hz
Nennspannung:230 V
Min. Einschaltdauer:15 s
Max. Einschaltdauer:30 min
Ausschaltverzögerung:15 s
Erfassungswinkel horizontal:0..360 °
Ansprechhelligkeit:5..1000 lx
Max. Schaltleistung:2300 W
Max. Schaltleistung LED:400 W
Geeignet für C-Last:ja
Temperatur:-25..55 °C
Max. Einschaltstrom:500 A
Min. Einschaltstrom:0,01 A
Nebenstelleneingang:ja
Alarmfunktion:nein
Mit Akustiksensor:nein

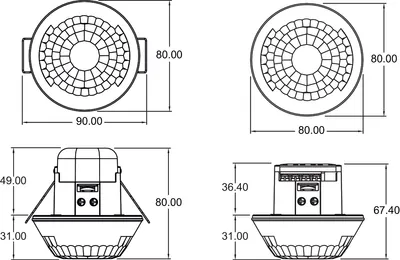

Breite:80 mm
Höhe:62 mm
Tiefe:80 mm
Durchmesser:80 mm
Einbautiefe:50 mm
Einbaudurchmesser:60 mm
Min. Tiefe der Gerätedose:61 mm
Mit Anschlusskabel:nein
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein
Theben Präsenzmelder LUXA 103 S360 100: weitere Details
Passiv-Infrarot-Präsenzmelder für Deckenmontage Unterputz oder Deckeneinbau, Runder Erfassungsbereich 360°, Durchmesser 12 m, (113 Quadratmeter) bei 3 m Montagehöhe (Quer gehend), Durchmesser 5 m, (20 Quadratmeter) bei 3 m Montagehöhe (Sitzend), 1 Kanal Licht (Relais 230 V), Durch Schutzklasse IP 54 auch in Feuchträumen und im Außenbereich einsetzbar (Erfassungsbereich im Außenbereich 8 Meter Durchmesser), Fernbedienbar, Parallelschaltung mit anderen LUXA 103 oder theMura Slave möglich, Schaltleistung optimiert für LED bis zu 400 W, Halb- oder vollautomatischer Betrieb, integrierter Tastereingang, mit Impulsfunktion, Teach-In Funktion, Testfunktion und Treppenlichtfunktion, Bereichseinschränkung mit Abdeckclips möglich, Gehäusefarbe weiß
Geliefert wird: Theben Präsenzmelder Deckenmontage LUXA 103 S360 100, Verpackungseinheit: 1 Stk., EAN: 4003468101735
- 360° Erfassungsbereich, Durchmesser 12 m, 1 Lichtkanal
- Erweiterung des Erfassungsbereichs durch Parallelschaltung (max. 8 Melder können parallel geschaltet werden)
- Anschlussmöglichkeit für Taster zur manuellen Schaltung
- Teach-In Funktion, Impulsfunktion, Treppenlichtfunktion
- Einstellung der Werte per Potentiometer oder Fernbedienung möglich
- Schaltleistung: 400 W LED

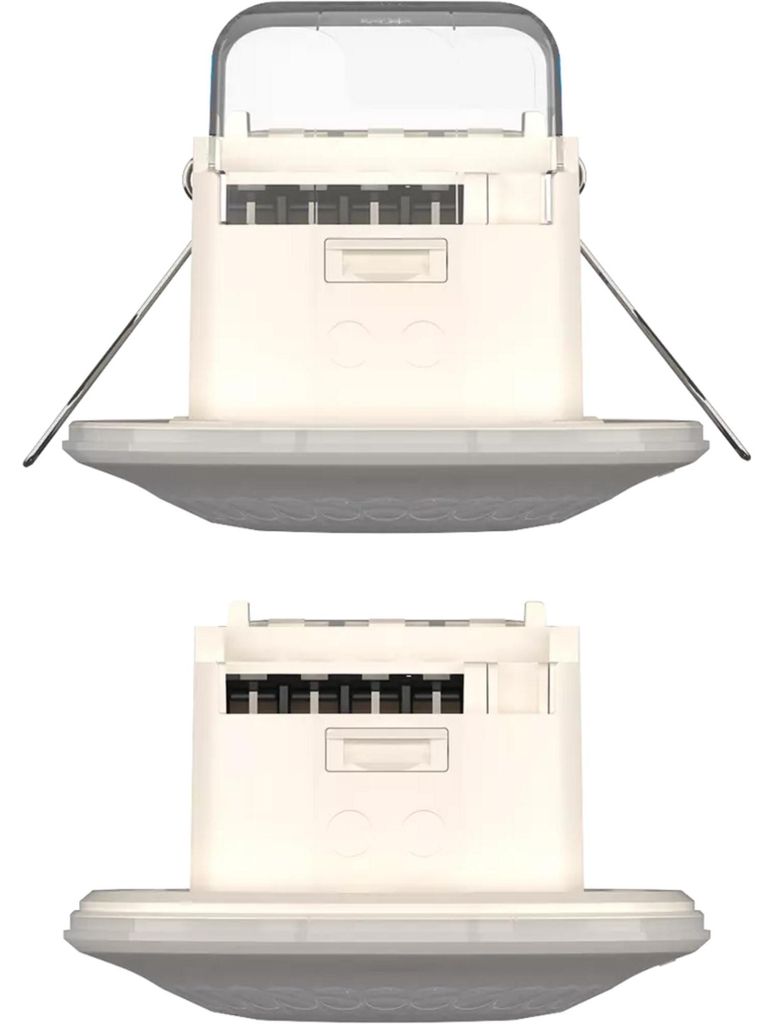

- DE- oder UP-Montage (ohne weiteres Zubehör)
- Schutzart IP54
Details:
- Herstellernummer: 1030052
- Herstelltypnummer: 1030052
Luxa 103 S360-100-12 De-up Wh Theben 4003468101735 TRV_3721380 Passiv-Infrarot-Bewegungsmelder weiß, eingebaut
- IP 54
- Rundum-Erfassungszone 360°, Ø 12 m (113 m²) bei einer Montagehöhe von 3 m
- 1 Lichtkanal (Relais 230 V)
- LED = max. 400 W
- TEMPO-Einstellung 15 Sek. – 30 Min. + Impuls
- Einstellung möglich per Fernbedienung
- Passiv-Infrarot-Präsenzmelder für Deckenmontage UP/DE
- Runder Erfassungsbereich 360°, Ø 12 m (113 m2) bei 3 m Montagehöhe
- 1 Kanal Licht (Relais 230 V)
- Erweiterung des Erfassungsbereiches durch Parallelschaltung
- Anschlussmöglichkeit für Taster zur manuellen Schaltung
- Betrieb als Voll- oder Halbautomat möglich
- Eine gerichtete Helligkeitsmessung (Mischlichtmessung)
- Teach-in Funktion, Impulsfunktion, Testfunktion, Treppenlichtfunktion
- Durch werkseitige Voreinstellung sofort betriebsbereit
- Einstellung per Fernbedienung/App oder Potenziometer
- Einschränkung des Erfassungsbereichs mit Abdeckclips
Professioneller PIR-Präsenzmelder mit 360°-Erfassungsbereich und 12m Durchmesser. Verfügt über eine Relaisausgang, ist für Innen- und Außenbereich geeignet und bietet Fernbedienung. Unterstützt parallele Verbindung, verschiedene Betriebsmodi, Pulsfunktion und Treppenlichtfunktion.
Der Präsenzmelder LUXA 103 S360-100-12 DE-UP WH ist ein Passiv-Infrarot-Präsenzmelder zur Deckenmontage im Unterputz- oder Deckeneinbau und eignet sich zur automatischen Lichtsteuerung in Innenräumen. Bei geeignetem Montageort kann er auch im Außenbereich eingesetzt werden. Der Melder verfügt über einen 360°-Erfassungsbereich mit einem Durchmesser von bis zu 12 m (ca. 113 m² bei 3 m Montagehöhe). Die Lichtschaltung erfolgt über einen Kanal mit 230-V-Relais. Der Erfassungsbereich lässt sich durch Parallelschaltung mehrerer Melder erweitern, zusätzlich ist der Anschluss eines Tasters zur manuellen Schaltung möglich. Der Betrieb kann als Voll- oder Halbautomat erfolgen. Eine gerichtete Mischlichtmessung sorgt für präzise Erfassung der Umgebungshelligkeit. Funktionen wie Teach-in, Impuls-, Test- und Treppenlichtfunktion stehen zur Verfügung. Der Erfassungsbereich lässt sich über Abdeck-Clips gezielt einschränken. Dank werkseitiger Voreinstellung ist der Melder sofort betriebsbereit. Die Einstellung erfolgt per Potenziometer, Fernbedienung oder App.
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Präsenzmelder Deckenmontage LUXA103S360-1H, Ausführung=Präsenzmelder, Sensortyp=passiv Infrarot, Mit DALI-Schnittstelle=nein, Konstantlichtregelung=nein, HLK-Ansteuerung=nein, Zwangseinschaltung=nein, Zwangsabschaltung=nein, Tierschneise=nein, Unterkriechschutz/Rückfeldüberwachung=nein, Vernetzbar=ja, Scanwinkel=360 °, Optimale Montagehöhe=3 m, Treppenhausüberwachung=ja, Überbrückungsschalter=ja, Max. Reichweite zu einer Seite=6 m, Max. Reichweite frontal=6 m, Geeignet für drahtlose Übertragung=nein, Fernbedienbar=ja, Mit Fernbedienung=nein, Ansprechempfindlichkeit einstellbar=ja, Ansprechhelligkeit einstellbar=ja, Mit Signaleinheit=ja, Teach-Funktion für Ansprechhelligkeit=ja, Geeignet für Deckenmontage=ja, Geeignet für Wandmontage=nein, Abdimmfunktion mit Dimmeinsatz=nein, Montageart=Unterputz, Anschlussart=Steckklemme, Werkstoff=Kunststoff, Werkstoffgüte=Thermoplast, Halogenfrei=ja, Oberflächenschutz=unbehandelt, Ausführung der Oberfläche=matt, Antibakterielle Behandlung=nein, Farbe=weiß, RAL-Nummer (ähnlich)=9010, Transparent=nein, Schutzart (IP)=IP54, Schlagfestigkeit=IK04, Spannungsart=AC, Frequenz=50 Hz, Nennspannung=230 V, Min. Einschaltdauer=15 s, Max. Einschaltdauer=30 min, Ausschaltverzögerung=15 s, Erfassungswinkel horizontal=0..360 °, Ansprechhelligkeit=5..1000 lx, Max. Schaltleistung=2300 W, Max. Schaltleistung LED=400 W, Geeignet für
Theben Präsenzmelder LUXA 103 S360-100-12 DE-UP WH
