Schneider Electric EasyPact TVS, 100000 A, IP20

CN: 85362010
Phasenverlustempfindlichkeit: Nein
Länge: 90
EAN: 3606480567841
Herstellerindex: GZ1E08
Polzahl: 3
PKWiU: 27.12.22.0
Art des Hauptstromkreisanschlusses: Schraubanschluss
Serie: Easy TeSys
Auslösemethode: Thermomagnetisch
Schutzart (IP): IP20 Breite: 85 Gewicht: 0,3000 Höhe: 45 Einstellbereich der sofortigen Kurzschlussauslösung [A] bis: 52 Einstellbereich der sofortigen Kurzschlussauslösung [A] von: 52 Überlast Auslösebereich [A] bis:
4 Überlastauslösebereich [A] von:
2,5 Mit integriertem Hilfskontakt:
Nein Mit integriertem Unterspannungsauslöser:
Nein Bemessungsbetriebsleistung bei AC-3, 230 V [kW]:
0,7500 Bemessungsbetriebsleistung bei AC-3, 400 V [kW]:
1,5000 Bemessungskurzschlussausschaltvermögen Icu bei 400 V, AC:
100 Bemessungsdauerstrom Iu [A]:
4

Eingangsfrequenz:

50/60 Hz

Nennspannung:

690 V

Schaltleistung:

100000 A

Anzahl der Pole:

3P

Internationale Schutzart (IP-Code):

IP20

Produktfarbe:

Grau

Betriebstemperatur:

-20 - 60 °C

Temperaturbereich bei Lagerung:

-40 - 80 °C

Breite:

44,5 mm

Tiefe:

78 mm

Höhe:

89 mm

Gewicht:

260 g

Menge pro Packung:

1 Stück(e)

Verpackungsbreite:

91 mm

Verpackungstiefe:

48 mm

Verpackungshöhe:

85 mm

Paketgewicht:

245 g

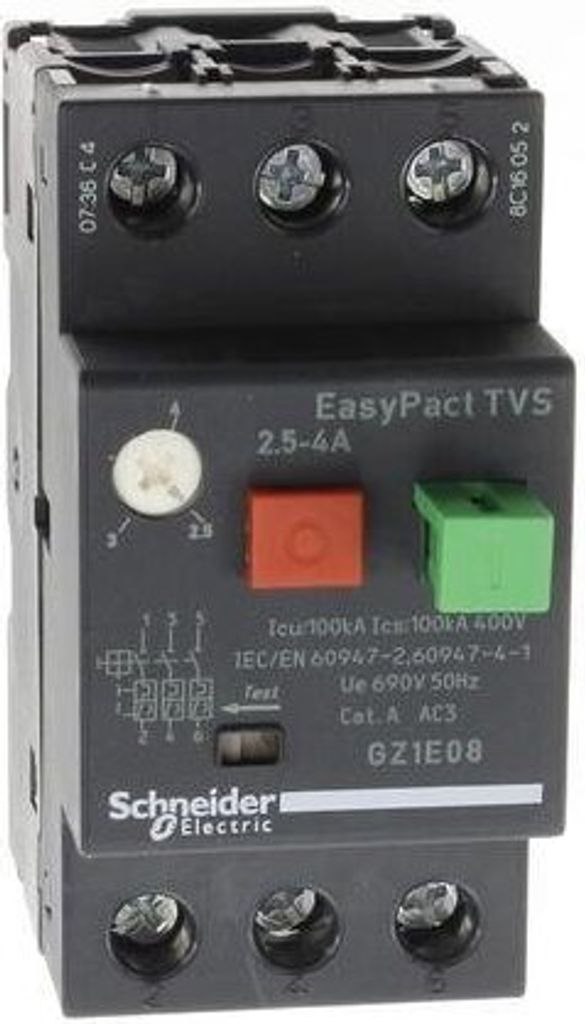

Motorabschalter 3P 1,1kW 2,5-4A Schneider

Technische Daten:

• Anzahl der Pole: 3
• Elektrischer Anschluss: Schraubklemmen
• Fähigkeiten zur Energiefreisetzung: Thermomagnetisch
• Schutzart (IP): IP20
• Kurzschlussauslöser [A] bis zu: 52
• Kurzschlussauslöser [A] von: 52
• Einstellbereich des Überstromauslösers [A] bis zu: 4
• Einstellbereich des Überstromauslösers [A] von: 2,5
• die Nennbetriebsleistung bei AC-3, 400 V [kW]: 1,5
• Bemessungs Kurzschluss Unterbrechung Icu bei 400 V, AC [kA]: 100
• Bemessungsdauerstrom Iu [A]: 4

GZ1E sind 3-polige (3P) thermisch-magnetische Schutzschalter für den Motorschutz, konform mit den Normen IEC 60947-2 und IEC 60947-4-1. Thermischen Einstellbereich von 2,5-4A. Er bietet eine standardmäßige Zuverlässigkeit und eine elektrische/mechanische Lebensdauer von 0,1 Mio. Zyklen. Diese Schutzschalter sind für den Anschluss mit Schraubklemmen ausgelegt.
