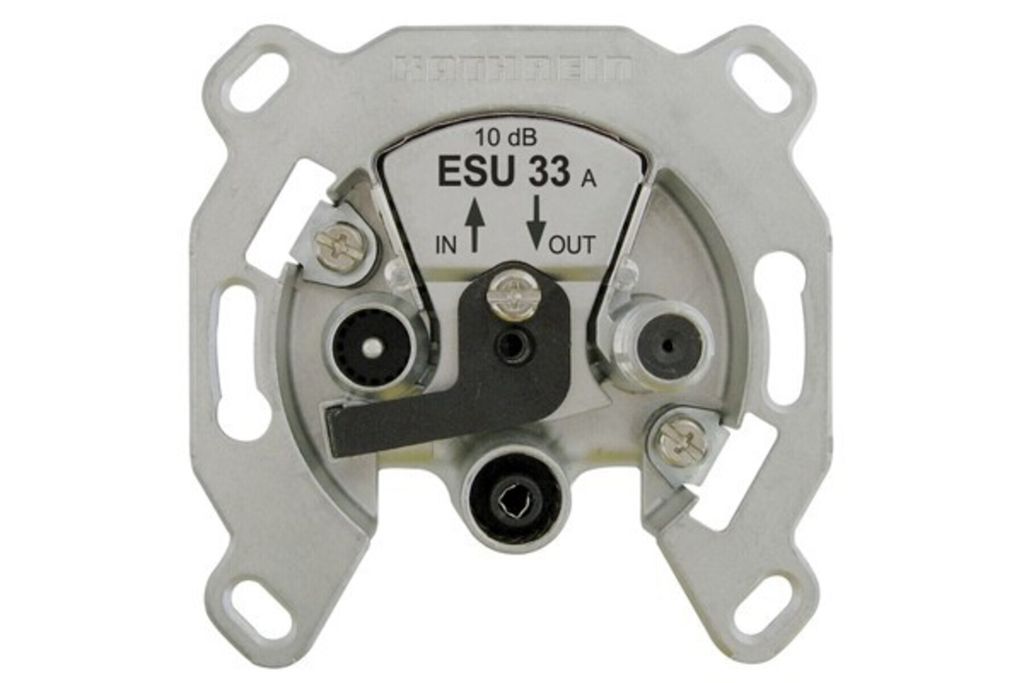

KATHREIN ESU 33 Antennen-Durchgangsdose 10dB

Die Kathrein ESU 33 Antennendose eignet sich optimal in Unicable-Anlagen bzw. Einkabelsystemen als Durchgangsdose und kann mit einem Abschlusswiderstand natürlich auch als Unicable Enddose genutzt werden.

Artikelmerkmale

• Frequenzbereich: 87-108 u. 47-68/118-862 u. 950-2150 MHz
• Erfüllen: EN 60728-11 und EN 50083-2
• Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB
• Durchgangsdämpfung: VHF/UHF 1 dB, SAT 1,9 dB
• Abschaltung bei Fehlbetrieb (Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqCTM-Befehlssatz gemäß EN 50494 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms))
• Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
• Stabiles Druckgussgehäuse
• Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit Ø 55-65 mm
• Mit fast allen Installationsprogrammen kombinierbar
• Anschlüsse: TV - IEC (Sti), Radio - IEC (Bu), Sat-ZF - F (Bu)

Kathrein Einkabel-Steckdose 3fach ESU 33

Hersteller:Kathrein
Bezeichnung:Einkabel-Steckdose 3fach Durchgangsdose
Typ:ESU 33
Ausführung:Durchgangsdose
Ausführung der Steckdose:TV/SAT
DAB+:ja
Montageart:Unterputz
Anzahl der Module (bei Modulbauweise):3
Abdeckung:ohne
Anschlussdämpfung bei 860 MHz:10 dB
Anschlussdämpfung bei 2150 MHz:10 dB
Anzahl der Auslässe:3
Geeignet für Kabelmodem:nein
Durchgangsdämpfung bei 860 MHz:1,2 dB
Durchgangsdämpfung bei 2150 MHz:1,9 dB
TV-Frequenzband:5..862 MHz
Fernspeisetauglich:ja
Radio-Frequenzband:88..108 MHz
SAT-Frequenzband:950..2150 MHz
Abschirmeffizienzklasse:Klasse A
Befestigungsart:Krallen-/Schraubbefestigung
Farbe:Aluminium
Werkstoff:sonstige
Werkstoffgüte:Edelstahl
Halogenfrei:nein
Antibakterielle Behandlung:nein
Schutzart (IP):IP00
Schlagfestigkeit:sonstige
Gerätebreite:80 mm
Gerätehöhe:80 mm
Gerätetiefe:40 mm
Min. Tiefe der Gerätedose:45 mm

Kathrein Einkabel-Steckdose 3fach ESU 33: weitere Details

Durchschleifdose Einkabelsystem, 3fach, 87-108 u. 47-68 118-862 u. 950-2150 MHz, DC-Durchl. ueb. SAT, Anschlussdaempfung typ. FM 11 dB, VHF-UHF SAT 10 dB

Geliefert wird: Kathrein Einkabel-Steckdose 3fach Durchgangsdose ESU 33, Verpackungseinheit: 1 Stk., EAN: 4021121454233

- Durchschleifdose Einkabelsystem; 3fach; 87-108 u.
- 47-68/118-862 u. 950-2150 MHz; DC-Durchl. üb. SAT;
- Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB
- Durchgangsdämpfung: VHF/UHF 1 dB, SAT 1,9 dB;
- Schutzschaltung gegen Fehlbetrieb;
- Anschlüsse: FM IEC-Bu, TV IEC-Sti, SAT F;
- Schirmklasse A gem. EN 50083-2/A1

Produktfarbe:

Silber

Anzahl Anschlüsse:

3

Materialien:

Metall

Stecker:

FM, TV, SAT IF

Komponente: Richtkopplerdose
Verwendungszweck: für Durchschleifsysteme in SCR-Anlagen
Anschlüsse: 3-fach (TV, Audio, SAT)
Hinweis: Schutzschaltung gegen Fehlbetrieb
Besonderheiten: rückkanaltauglich, 10dB Dämpfung

Antennen-Durchgangsdose, Frequenzbereich 47-2.150MHz, Ausgänge: TV, Radio, 1 x SAT-F, Gleichspannungsdurchgang, 2dB Durchgangsdämpfung, 10 dB Anschluss- / Auskoppeldämpfung SAT, SCR-Einkabelsystem (EN50494) / Unicable-System

Kurzinfo: KATHREIN ESU 33 - Ausgang - F-Stecker, IEC-Anschluss X 2 Gruppe Netzwerkzubehör Hersteller KATHREIN-Werke Hersteller Art. Nr. 21110012 Modell ESU 33 EAN/UPC 4021121454233 Produktbeschreibung: KATHREIN ESU 33 - Ausgang Produkttyp Ausgang - F-Stecker, IEC-Anschluss X 2 Ausführliche Details Allgemein Produkttyp Ausgang Verkabelung & Schaltung Geleisteter Anschluss 1 x IEC-Anschluss männlich 1 x IEC-Anschluss weiblich 1 x F-Stecker weiblich

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Einkabel-Steckdose 3fach Durchgangsdose ESU 33 Ausführung Durchgangsdose, Anschlussdämpfung bei 860 MHz 10dB, Anschlussdämpfung bei 2150 MHz 10dB, Anzahl der Auslässe 3, Durchgangsdämpfung bei 860 MHz 1,2dB, Durchgangsdämpfung bei 2150 MHz 1,9dB, Fernspeisetauglich, Frequenz 47 ... 2150MHz, Durchschleifdose Einkabelsystem, 3fach, 87-108 u. 47-68/118-862 u. 950-2150 MHz, DC-Durchl. üb. SAT, Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB Durchgangsdämpfung: VHF/UHF 1 dB, SAT 1,9 dB, Schutzschaltung gegen Fehlbetrieb, Anschlüsse: FM IEC-Bu, TV IEC-Sti, SAT F, Schirmklasse A gem. EN 50083-2/A1

Durchschleifdose Einkabelsystem, 3fach, 87-108 u. 47-68 118-862 u. 950-2150 MHz, DC-Durchl. ueb. SAT, Anschlussdaempfung typ. FM 11 dB, VHF-UHF SAT 10 dB
