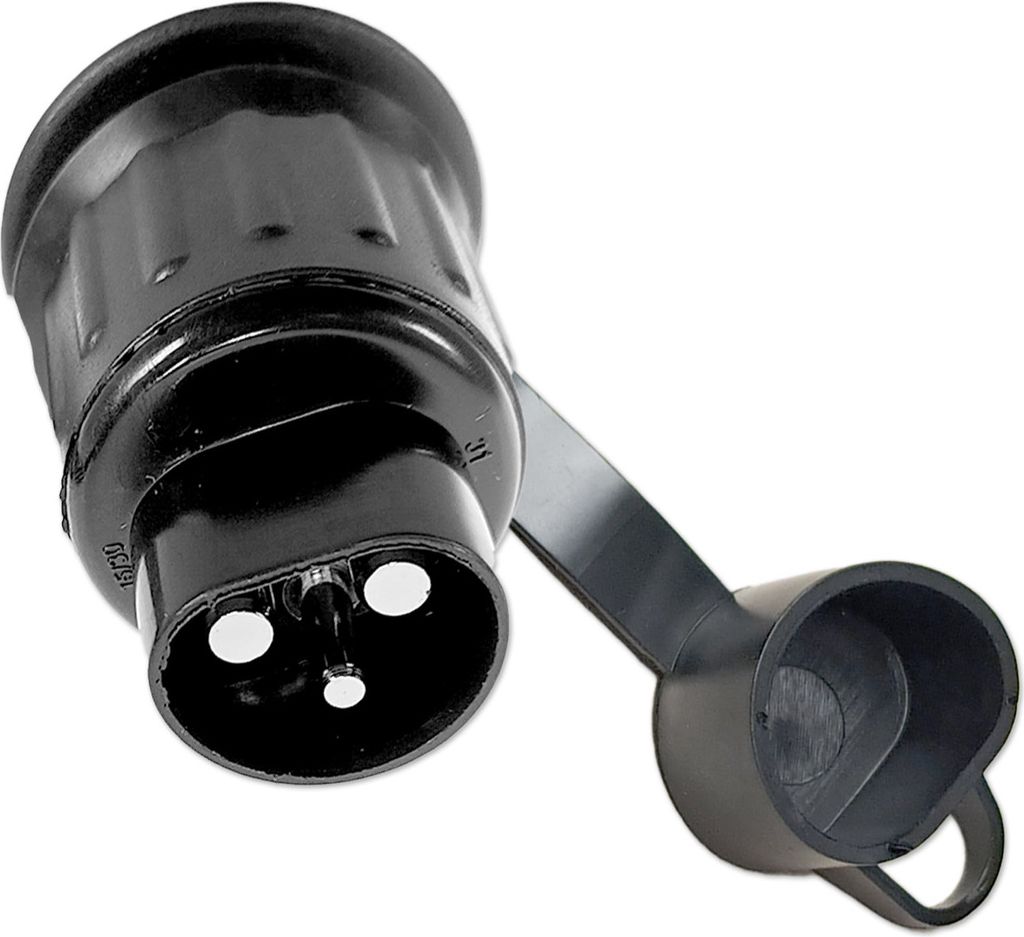

Anhängerstecker 3-polig 12V 25A - DIN 9680 - Flachstecker 6,3 mm
Dieser 3-polige Anhängerstecker nach DIN 9680 ist für 12V-Bordnetze in Fahrzeugen, Anhängern, Traktoren, Landmaschinen, Nutzfahrzeugen und mobilen Arbeitsgeräten ausgelegt. Er wird kabelseitig montiert und passt zu geeigneten 3-poligen DIN-9680-Steckdosen.
Der Stecker ist für Anwendungen bis 25 A vorgesehen und eignet sich zur Stromversorgung passender Zusatzverbraucher im Fahrzeug- und Anhängerbereich. Der Anschluss erfolgt über 6,3 mm Flachsteckkontakte. Das Gehäuse aus Polyamid PA6 schützt die Kontakte und bietet eine robuste Ausführung für typische Bordnetz- und Maschinenanwendungen.
Technische Daten:
- Artikel: Anhängerstecker / Fahrzeugstecker / Bordnetzstecker / 3-poliger Stecker / DIN-9680-Stecker
- Ausführung: 3-polig
- Norm: DIN 9680
- Nennspannung: 12 V DC
- Nennstrom: 25 A
- Anzahl Kontakte: 3
- Anschlussart: Flachstecker 6,3 mm
- Kabeldurchmesser: ca. 7-9 mm
- Kontaktmaterial: Kupfernickel (CuNi)
- Gehäusematerial: Polyamid (PA6)
- Farbe: Schwarz
- Montage: geschraubtes Gehäuse mit Kabelausgang
- Temperaturbereich: -20 °C bis +80 °C
- Maße (LxBxH): ca. 75 × 40 × 40 mm
Eigenschaften:
- 3-poliger Stecker nach DIN 9680: Für Stromversorgungs- und Zusatzfunktionen im 12V-Fahrzeug- und Anhängerbereich.
- Bis 25 A belastbar: Geeignet für passende Verbraucher innerhalb der zulässigen Stromaufnahme.
- Kabelseitige Ausführung: Wird am Kabel montiert und in eine passende 3-polige DIN-9680-Steckdose gesteckt.
- 6,3 mm Flachsteckanschlüsse: Anschluss über passende Flachsteckhülsen ohne Lötverbindung.
- Robustes PA6-Gehäuse: Kunststoffgehäuse für typische Einsatzbedingungen in Fahrzeugtechnik, Landwirtschaft und Anhängerbetrieb.
- Kontakte aus Kupfernickel: Geeignet für zuverlässige Kontaktierung bei sachgerechter Montage.
- Kabelausgang mit Zugentlastung: Unterstützt eine saubere Leitungsführung bei Kabeldurchmessern von ca. 7-9 mm.
Anwendungsbereiche:
- Traktoren und Landmaschinen: Stromversorgung für passende Anbaugeräte, Anhänger und Zusatzverbraucher.
- Anhänger und Arbeitsgeräte: 3-polige Steckverbindung für elektrische Verbraucher im 12V-Bordnetz.
- Nutzfahrzeuge und Transporter: Bordnetzanschluss für geeignete Zusatzgeräte und Kabelsätze.
- Forst- und Landwirtschaft: Für Maschinen, Geräte und Anhänger mit DIN-9680-Stecksystem.
- Caravan, Boot und mobile Technik: Für passende 12V-Anwendungen mit 3-poligem Anschluss.
- Werkstatt und Fahrzeugbau: Für Reparatur, Nachrüstung, Ersatz und individuelle Anschlussleitungen.
Beschreibung:
Der Anhängerstecker 3-polig nach DIN 9680 ist ein kabelseitiger Steckverbinder für 12V-Anwendungen im Fahrzeug-, Anhänger- und Landmaschinenbereich. Er dient nicht als klassische Lichtsteckverbindung für Blinker, Bremslicht und Rücklicht, sondern vor allem zur Stromversorgung von Zusatzverbrauchern und passenden Geräten.
Typische Einsatzbereiche sind Traktoren, landwirtschaftliche Anhänger, Arbeitsgeräte, Nutzfahrzeuge, Forsttechnik und individuelle 12V-Kabelsätze. Der Stecker wird an eine Leitung mit passendem Außendurchmesser montiert und mit einer geeigneten 3-poligen DIN-9680-Steckdose verbunden.
Das Gehäuse besteht aus Polyamid PA6 und ist für den Einsatz in Fahrzeug- und Maschinenumgebungen ausgelegt. Die Kontakte bestehen aus Kupfernickel. Der Anschluss erfolgt über 6,3 mm Flachsteckhülsen, wodurch eine servicefreundliche Montage möglich ist. Der geschraubte Aufbau erleichtert den Zugang zum Anschlussbereich.
Für eine dauerhaft zuverlässige Verbindung müssen Leitungsquerschnitt, Absicherung, Kontaktbelegung und Verbraucherleistung zur Anwendung passen. Nach der Montage sollten Kontaktierung, Zugentlastung und Funktion geprüft werden.
Kontaktfunktion nach DIN 9680:
| Kontakt | Typische Funktion | Hinweis |
|---|
| 31 | Masse / Minus | Rückleiter zum Fahrzeug- oder Batterie-Minus |
| 15/30 | Plusversorgung 12 V | Je nach Verkabelung Dauerplus oder geschaltete Versorgung |
| 82 / Steuerkontakt | Schalt- oder Signalkontakt | Für Zusatz- oder Steuerfunktion, abhängig von Fahrzeug und Anwendung |
Hinweis: Die tatsächliche Kennzeichnung am Bauteil, am Kabelsatz und an der Gegensteckdose muss vor dem Anschluss geprüft werden. Je nach Hersteller, Fahrzeug oder Nachrüstung können Bezeichnungen und Kabelfarben abweichen.
Wichtige Hinweise zur Auswahl:
- DIN 9680: Für 3-polige Stromversorgungs-Stecksysteme im Fahrzeug-, Anhänger- und Landmaschinenbereich.
- Kabelseitiger Stecker: Dieser Stecker wird an der Leitung montiert und in eine passende Steckdose gesteckt.
- Nicht für komplette Anhängerbeleuchtung: Für Blinker, Bremslicht, Schlusslicht und Rückfahrlicht werden 7- oder 13-polige Anhängerstecker benötigt.
- 12V-System: Nur für passende 12V-Gleichstromanwendungen verwenden.
- 25A Belastbarkeit beachten: Verbraucher, Leitungsquerschnitt, Stecker, Steckdose und Absicherung müssen zur Stromaufnahme passen.
- Passende Gegensteckdose erforderlich: Nur mit geeigneter 3-poliger DIN-9680-Steckdose verwenden.
- Kabeldurchmesser prüfen: Für Kabel mit ca. 7-9 mm Außendurchmesser vorgesehen.
Verwendungshinweise:
- Nur für 12V-Gleichstromsysteme verwenden.
- Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
- Kontaktbelegung am Stecker, an der Steckdose und am Kabelsatz vor dem Anschließen prüfen.
- Passende 6,3 mm Flachsteckhülsen verwenden und fest aufstecken.
- Leitungen passend zur Stromaufnahme dimensionieren und fachgerecht absichern.
- Kabel sauber durch den Kabelausgang führen und Zugentlastung korrekt schließen.
- Kabel gegen Zug, Scheuern, Knicken und Feuchtigkeit schützen.
- Stecker vollständig verschrauben und nach der Montage Funktion sowie festen Sitz prüfen.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß als 3-poligen DIN-9680-Stecker im 12V-Bordnetz verwenden.
- Nicht verwenden, wenn Gehäuse, Kontakte, Flachsteckanschlüsse oder Kabel beschädigt sind.
- Falsch angeschlossene Leitungen können zu Kurzschluss, Fehlfunktion oder Beschädigung angeschlossener Verbraucher führen.
- Stromkreis passend zur Anwendung absichern.
- Steckverbindung nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.
- Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
- Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
- Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
- Von Kindern fernhalten - kein Spielzeug.
Lieferumfang:
- 1× Anhängerstecker 3-polig 12V 25A nach DIN 9680 mit Flachsteckanschluss
Häufige Fragen:
Wofür wird ein 3-poliger Anhängerstecker nach DIN 9680 verwendet?
Er wird zur Stromversorgung geeigneter 12V-Verbraucher an Fahrzeugen, Anhängern, Traktoren, Landmaschinen und Arbeitsgeräten verwendet. Er ist nicht als vollständiger Anschluss für die komplette Anhängerbeleuchtung gedacht.
Was ist der Unterschied zu einem 7-poligen oder 13-poligen Anhängerstecker?
7-polige und 13-polige Anhängerstecker übertragen vor allem Licht- und Signalfunktionen wie Blinker, Bremslicht und Rücklicht. Der 3-polige DIN-9680-Stecker dient dagegen primär der Stromversorgung von Zusatzverbrauchern.
Kann der Stecker für 25A-Verbraucher genutzt werden?
Ja, der Stecker ist für 12V-Anwendungen bis 25 A ausgelegt. Wichtig ist, dass Leitungsquerschnitt, Absicherung, Gegensteckdose und angeschlossener Verbraucher zur Stromaufnahme passen.
Welche Anschlüsse werden benötigt?
Der Stecker wird über 6,3 mm Flachsteckanschlüsse verdrahtet. Dafür werden passende Flachsteckhülsen und ein geeigneter Kabelquerschnitt benötigt.
Passt der Stecker zur 3-poligen DIN-9680-Steckdose?
Ja, der Stecker ist für passende 3-polige Steckdosen nach DIN 9680 vorgesehen. Vor der Montage sollten Bauform, Belegung und Kabeldurchmesser geprüft werden.
