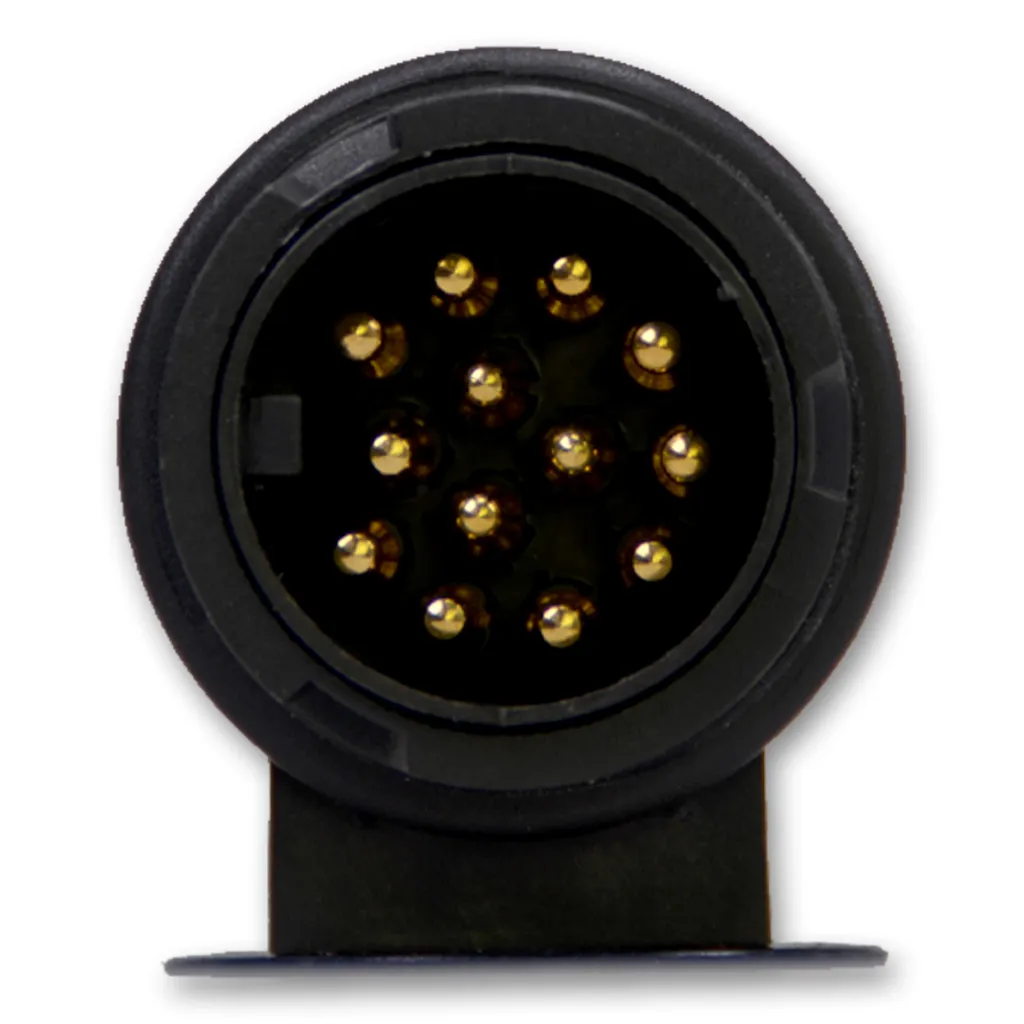

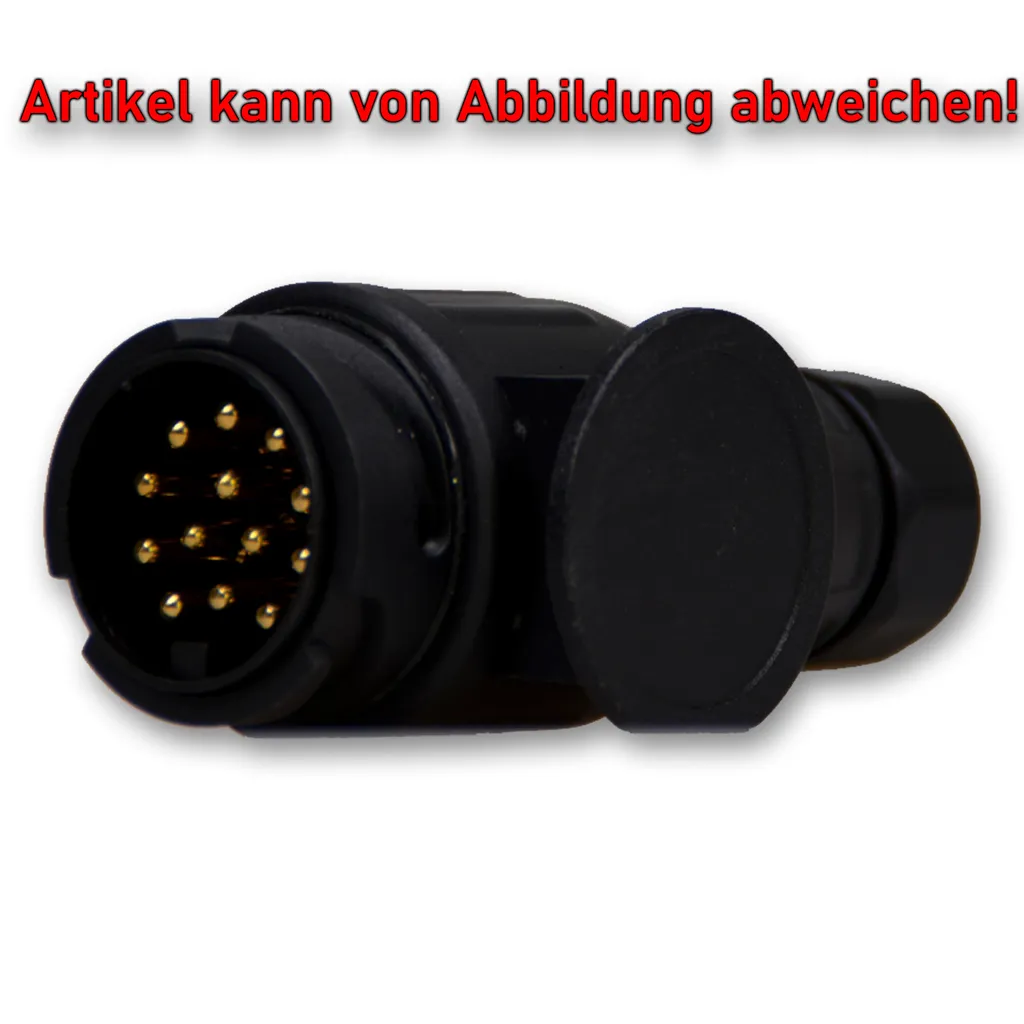

Anhängerstecker 13-polig 12V 16A - Langversion - Einfach- und Doppelausgang - ISO 11446
Dieser 13-polige Anhängerstecker in Langversion ist für 12V-Anhänger- und Fahrzeugbordnetze nach ISO 11446 ausgelegt. Er wird kabelseitig am Anhänger, Wohnwagen, Trailer oder Kabelsatz montiert und passt zu gängigen 13-poligen Anhängersteckdosen mit Bajonettverschluss.
Die Langversion bietet mehr Platz für die Leitungsführung als viele kurze Standardstecker. Im Lieferumfang sind zwei Kabeltüllen enthalten: eine Tülle für einen Einzelausgang mit einem Hauptkabel und eine Tülle für einen Doppelausgang mit zwei getrennten Leitungswegen. Dadurch eignet sich der Stecker besonders für Kabelsätze, bei denen Lichtfunktionen und Zusatzleitungen getrennt geführt werden sollen.
Technische Daten:
- Marke: Impulse Innovation
- Bezeichnung: TP-13-02
- Artikel: Anhängerstecker / 13-poliger Stecker / ISO-Stecker / Anhängersteckverbinder / Kabeltüllenstecker / Langversion
- Ausführung: 13-poliger Anhängerstecker in Langversion
- Nennspannung: 12 V DC
- Nennstrom: 16 A
- Anzahl Kontakte: 13
- Norm / Belegung: DIN 72570 / ISO 11446
- Anschlussart: Schraubklemmen
- Steckertyp: Bajonettverschluss
- Kontaktmaterial: Messing (CuZn)
- Kontaktbeschichtung: vernickelt (Ni)
- Gehäusematerial: Polyamid (PA)
- Farbe: Schwarz
- Kabelausgang: wahlweise Einzelausgang oder Doppelausgang über mitgelieferte Kabeltüllen
- Abmessungen (LxBxH): ca. 121 × 50 × 58 mm
Eigenschaften:
- 13-poliger Anhängerstecker: Für moderne Anhänger, Wohnwagen, Trailer und Fahrzeuge mit 13-poligem Anschluss nach ISO 11446.
- Langversion: Bietet mehr Raum für Leitungsführung und Anschlussarbeiten als besonders kurze Steckerbauformen.
- Einfach- oder Doppelausgang: Zwei Kabeltüllen ermöglichen wahlweise ein Hauptkabel oder zwei getrennte Kabelstränge.
- Für 12V-Anhängerelektrik: Geeignet für Lichtfunktionen, Rückfahrlicht, Dauerplus und geschaltete 12V-Leitung, sofern der Kabelsatz entsprechend belegt ist.
- Schraubklemmen innen: Die einzelnen Leitungen können direkt angeschlossen und fest verschraubt werden.
- Vernickelte Messingkontakte: Für zuverlässige elektrische Kontaktierung und besseren Schutz gegen Kontaktkorrosion.
- Robustes Polyamid-Gehäuse: Kunststoffgehäuse für den Einsatz im Fahrzeug-, Anhänger- und Caravanbereich.
- Bajonettverschluss: Sorgt für festen Sitz in passenden 13-poligen Anhängersteckdosen.
Anwendungsbereiche:
- Wohnwagen und Caravan: Für 13-polige Anschlussleitungen mit Lichtfunktionen, Rückfahrlicht und möglicher Zusatzversorgung.
- Anhänger und Trailer: Kabelseitiger Stecker für moderne Anhänger mit 13-poligem Anschluss.
- Bootstrailer und Pferdeanhänger: Für robuste Steckverbindungen im regelmäßigen Anhängerbetrieb.
- Landwirtschaftliche Anhänger: Geeignet für 12V-Anhängerelektrik mit mehreren Leitungswegen.
- Werkstatt und Fahrzeugbau: Für Reparatur, Nachrüstung, Austausch und individuelle Kabelsätze.
- DIY und Eigenbau: Für Umbau- und Reparaturprojekte an Anhängerleitungen und 13-poligen Stecksystemen.
Beschreibung:
Der Anhängerstecker 13-polig TP-13-02 ist ein kabelseitiger Stecker für 12V-Anhängeranschlüsse nach ISO 11446. Er wird am Anhängerkabel oder Kabelsatz montiert und verbindet den Anhänger mit einer passenden 13-poligen Steckdose am Zugfahrzeug.
Der wichtigste Vorteil dieser Ausführung ist die Langversion mit zwei Kabeltüllen. Die Tülle mit großem Durchgang eignet sich für ein einzelnes Hauptkabel. Die Tülle mit zwei Durchgängen ermöglicht eine getrennte Leitungsführung, zum Beispiel wenn Lichtfunktionen und Zusatzleitungen separat geführt werden oder wenn ein vorhandener Kabelsatz aus zwei Strängen besteht.
Das Gehäuse besteht aus Polyamid und ist für übliche Anwendungen im Fahrzeug- und Anhängerbereich ausgelegt. Die Kontakte bestehen aus Messing und sind vernickelt. Die Leitungen werden über Schraubklemmen angeschlossen, wodurch der Stecker ohne Crimpkontakte montiert werden kann.
Über die 13-polige Belegung können neben den klassischen Lichtfunktionen auch Rückfahrlicht, Dauerplus und geschaltetes Plus genutzt werden. Diese Zusatzfunktionen stehen nur zur Verfügung, wenn sie im Anhängerkabel und am Zugfahrzeug korrekt verdrahtet und abgesichert sind.
Kontaktbelegung nach ISO 11446:
| Pin | Klemme | Funktion | Übliche Kabelfarbe |
|---|
| 1 | L | Blinker links | Gelb |
| 2 | 54g | Nebelschlussleuchte | Blau |
| 3 | 31 | Masse für Kontakte 1 bis 8 | Weiß |
| 4 | R | Blinker rechts | Grün |
| 5 | 58R | Schlusslicht / Begrenzungslicht rechts | Braun |
| 6 | 54 | Bremslicht | Rot |
| 7 | 58L | Schlusslicht / Begrenzungslicht links | Schwarz |
| 8 | - | Rückfahrlicht | Rosa / Pink |
| 9 | 30 | Dauerplus 12 V | Orange |
| 10 | 15 | Geschaltetes Plus 12 V / Ladeleitung | Grau |
| 11 | 31 | Masse für Kontakt 10 | Weiß / Schwarz oder abweichend je nach Kabelsatz |
| 12 | - | Anhängererkennung / Reserve / Sonderfunktion, je nach Fahrzeug und Kabelsatz | nicht einheitlich, ggf. nicht belegt |
| 13 | 31 | Masse für Kontakt 9 | Weiß / Rot oder abweichend je nach Kabelsatz |
Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Anhänger, Kabelsatz, Hersteller oder Nachrüstung abweichen. Vor dem Anschluss immer die tatsächliche Belegung am Kabelsatz prüfen. Beim Stecker außerdem die Ansicht der Kontaktseite bzw. Anschlussseite beachten.
Wichtige Hinweise zur Auswahl:
- Kabelseitiger Stecker: Dieser Stecker wird am Anhänger, Wohnwagen, Trailer oder Kabelsatz montiert.
- Passende Gegenseite: Für 13-polige Anhängersteckdosen nach ISO 11446 mit Bajonettverschluss geeignet.
- Langversion: Sinnvoll, wenn mehr Platz für Leitungsführung, Schraubklemmen oder zwei Kabelstränge benötigt wird.
- Einzelausgang: Für ein Hauptkabel mit passendem Außendurchmesser.
- Doppelausgang: Für zwei getrennte Leitungswege, wenn der Kabelsatz entsprechend aufgebaut ist.
- Zusatzfunktionen abhängig vom Kabelsatz: Dauerplus, Ladeleitung und Rückfahrlicht funktionieren nur bei korrekter Verdrahtung.
- Nur 12V: Nicht für 24V-Systeme, 230V oder Haushaltsstrom verwenden.
Verwendungshinweise:
- Nur für 12V-Gleichstromsysteme im Fahrzeug- und Anhängerbereich verwenden.
- Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
- Kabelbelegung vor dem Anschließen prüfen und mit der Kontaktbelegung des Steckers abgleichen.
- Leitungen sauber abisolieren und fest in den Schraubklemmen befestigen.
- Je nach Kabelsatz die passende Kabeltülle verwenden: Einzelausgang für ein Hauptkabel oder Doppelausgang für zwei Leitungswege.
- Kabeltülle korrekt einsetzen, damit Leitung und Steckergehäuse sauber abschließen.
- Kabel gegen Zug, Scheuern, Knicken und Feuchtigkeit schützen.
- Nach der Montage festen Sitz, Verriegelung und alle Licht- und Zusatzfunktionen prüfen.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß als 13-poligen Anhängerstecker im 12V-Bordnetz verwenden.
- Nicht verwenden, wenn Gehäuse, Kontakte, Schraubklemmen, Kabeltüllen oder Kabel beschädigt sind.
- Falsch angeschlossene Leitungen können zu Fehlfunktionen, Kurzschluss oder Beschädigung der Fahrzeugelektrik führen.
- Zusatzleitungen wie Dauerplus und Ladeleitung müssen passend abgesichert werden.
- Steckverbindung nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.
- Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
- Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
- Nicht dauerhaft unter Wasser setzen und nicht direkt mit Hochdruck reinigen.
- Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
- Von Kindern fernhalten - kein Spielzeug.
Lieferumfang:
- 1× Anhängerstecker 13-polig Langversion, TP-13-02
- 1× Kabeltülle für Einzelausgang, großer Durchgang
- 1× Kabeltülle für Doppelausgang, zwei Durchgänge
Häufige Fragen:
Wofür wird dieser 13-polige Anhängerstecker verwendet?
Der Stecker wird am Anhängerkabel, Wohnwagenkabel oder Trailerkabel montiert und verbindet den Anhänger mit einer passenden 13-poligen Steckdose am Zugfahrzeug.
Was bedeutet Langversion bei diesem Anhängerstecker?
Die Langversion bietet mehr Platz im Gehäuse und an der Leitungsführung. Das ist hilfreich, wenn mehrere Leitungen angeschlossen werden oder wenn ein Kabelsatz mit größerem Durchmesser bzw. zwei Leitungswegen verwendet wird.
Wofür sind die zwei Kabeltüllen gedacht?
Die Tülle mit großem Durchgang ist für ein Hauptkabel vorgesehen. Die Tülle mit zwei Durchgängen ist für zwei getrennte Leitungswege gedacht, zum Beispiel bei getrennten Kabelsträngen für Licht- und Zusatzfunktionen.
Kann ich Dauerplus und geschaltetes Plus anschließen?
Ja, die 13-polige Belegung sieht Kontakte für Dauerplus und geschaltetes Plus vor. Diese Funktionen sind aber nur nutzbar, wenn der Kabelsatz und das Zugfahrzeug entsprechend verdrahtet und abgesichert sind.
Passt der Stecker zu jeder 13-poligen Anhängersteckdose?
Der Stecker ist für gängige 13-polige Anhängersteckdosen nach ISO 11446 mit Bajonettverschluss vorgesehen. Vor der Montage sollten Belegung, Bauform und Anschlussart geprüft werden.
Kann der Stecker auch für 7-polige Anhängeranschlüsse verwendet werden?
Nein. Dieser Stecker ist 13-polig. Für 7-polige Anhängeranschlüsse wird ein passender 7-poliger Stecker oder ein geeigneter Adapter benötigt.
