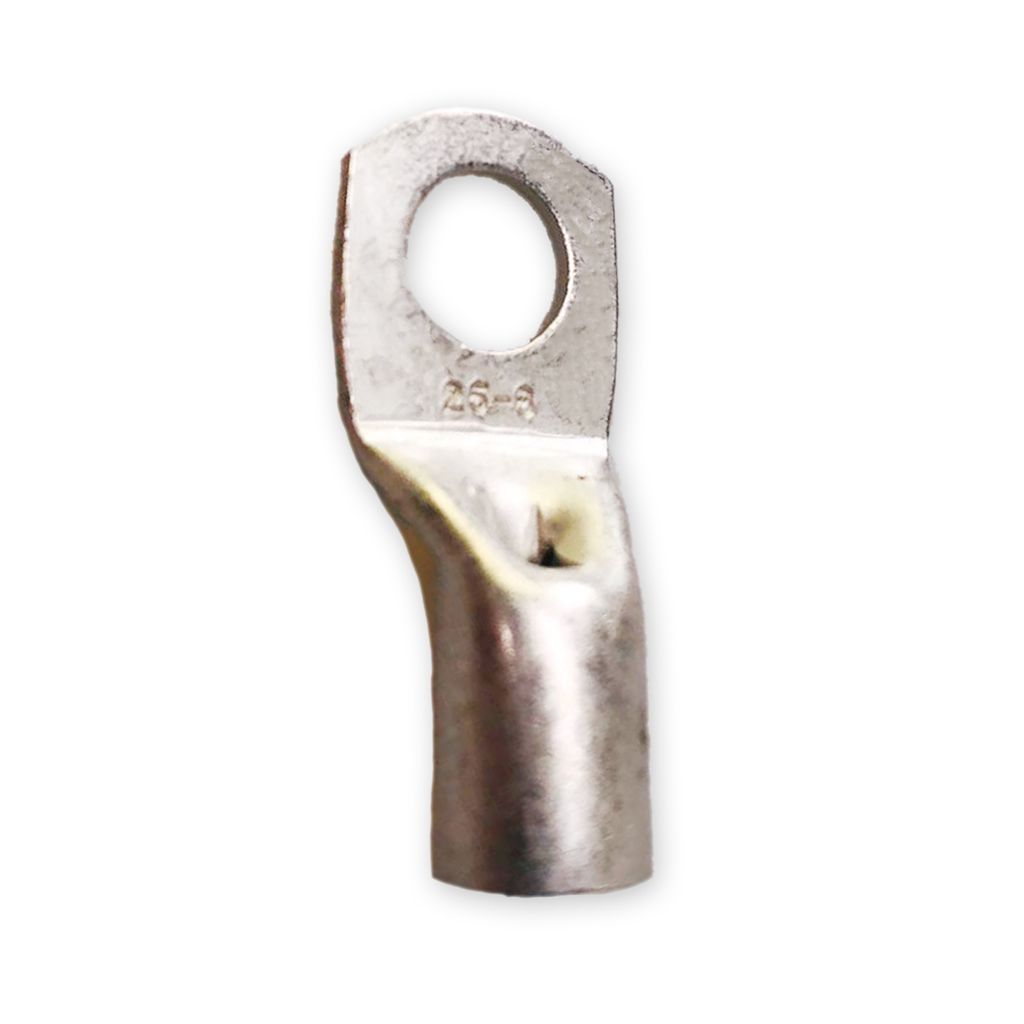

Rohrkabelschuh | 25mm² | M8 | verzinnt | Crimp

Rohrkabelschuh, verzinnt, 20-25mm², M8

• Typ: Rohrkabelschuh, Ringkabelschuh, Quetschkabelschuh, Crimpkabelschuh
• Bohrung: M8
• Kabelquerschnitt: 20-25mm²
• Farbe: Silber
• Kontaktmaterial: Kupfer (Cu)
• Kontaktbeschichtung: Verzinnt (Sn)
• Temperaturbereich: -50°C bis +150°C
• Kontrollloch: Ja
• Montage: Gecrimpt
• Isoliert: Nein

Maße (siehe Zeichnung):

• W1 (Gesamtbreite): 14mm
• L1 (Gesamtlänge): 35,5mm
• L2 (Innenlänge des Rohrs): 13,5mm
• L3 (Abstand von der Lochmitte zum Rohr): 10mm
• L4 (Abstand von der Lochmitte zum Rand): 8mm
• D1 (Außendurchmesser): 9,5mm
• D2 (Innendurchmesser): 7mm
• D3 (Bohrungsdurchmesser): 8,4mm

Eigenschaften:

• Gefertigt aus hochwertigem Kupfer mit verzinnter Oberfläche für optimale Leitfähigkeit
• Geeignet für Kabelquerschnitte von 20-25mm²
• Temperaturbeständig im Bereich von -50°C bis +150°C
• Mit Kontrollloch zur Überprüfung des korrekten Kabelsitzes
• Gecrimpte Verbindung sorgt für maximale Sicherheit
• Kompakte Bauweise mit einer Gesamtlänge von 35,5mm
• Präzise Abmessungen: Lochdurchmesser von 8,4mm und Rohr-Innendurchmesser von 7mm

Anwendungsbereiche:

• Elektrische Installationen in Industrie- und Fahrzeugtechnik
• Schaltanlagenbau und Stromverteilung
• Photovoltaik- und andere erneuerbare Energiesysteme
• Hochleistungs-Batterieanschlüsse
• Hausinstallationen und Geräteverkabelungen

Beschreibung:

Dieser Rohrkabelschuh bietet eine verlässliche Lösung für elektrische Verbindungen bei Kabelquerschnitten von 20-25mm².

Die M8-Bohrung und das integrierte Kontrollloch erleichtern die Installation und sorgen für einen sicheren Kabelanschluss.
Mit einem breiten Temperaturbereich von -50°C bis +150°C ist dieser Kabelschuh für anspruchsvolle Anwendungen in verschiedenen Branchen geeignet.
Die kompakten Abmessungen und die crimpbare Ausführung machen ihn zur idealen Wahl für langlebige Verbindungen.

Verwendungshinweise:

• Kabel fachgerecht abisolieren und von Verschmutzungen reinigen
• Passendes Crimpwerkzeug verwenden
• Das Kontrollloch nutzen, um den richtigen Sitz des Kabels zu überprüfen
• Regelmäßige Überprüfung der Verbindung auf festen Sitz empfohlen

Lieferumfang:

• 1x Rohrkabelschuh, verzinnt, 20-25mm², M8
