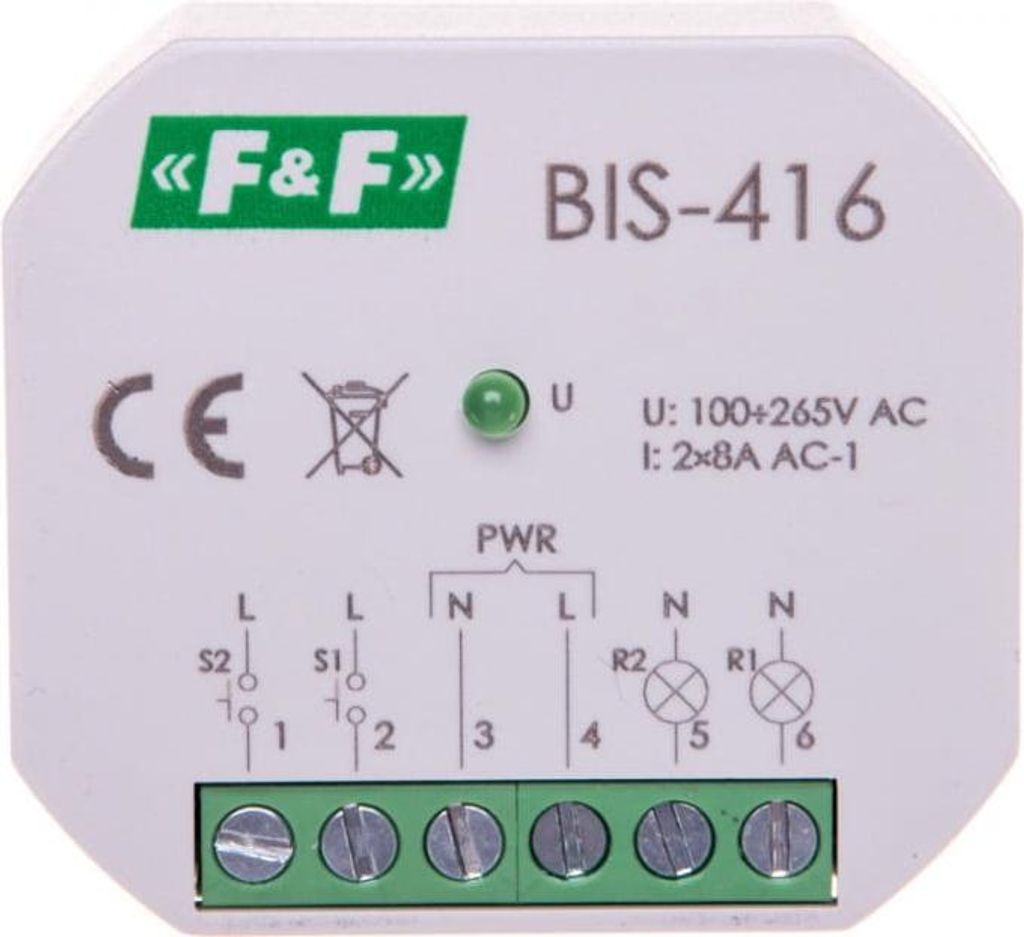

Zweikanaliges Stromstoßrelais 8A 2Z 230V AC BIS-416

F&F | Bistabiler Impulsrelais BIS-416 - 2 Kanäle - 165-265 V AC - Elektronisch - Kompakt und zuverlässig

---

• Kompakt und leistungsstark - der perfekte Schaltpartner für Ihre Beleuchtung!

---

Vielseitige Steuerung

• Das F&F Bistabiler Impulsrelais BIS-416 ist die ideale Lösung für die Steuerung Ihrer Beleuchtung oder anderer elektrischer Geräte aus verschiedenen Punkten. Mit zwei Kanälen ermöglicht es die gleichzeitige Steuerung mehrerer Lichtquellen oder Verbraucher über parallel geschaltete, impulsartige Schalter.

---

Technische Spezifikationen

• Die technischen Merkmale des BIS-416 unterstreichen seine Effizienz und Vielseitigkeit:

• Versorgungsspannung: 165-265 V AC

• Maximaler Laststrom AC-1: 2 x 8 A

• Steuerung: Lokal

• Element: Relais

• Konfiguration der Kontakte: 2 x NO

• Trennung der Kontakte: Keine

• Impulsstrom:< 5 mA

• Funktionsweise: Ein/Aus

• Zeitverzögerung: 0,1 bis 0,2 s

• Kompatibilität mit LED: Nein

• Anzahl der Kanäle: 2

• Betriebstemperatur: -25 bis 50 °C

• Maße: ?54 (48 x 43 mm), Höhe: 20 mm

• Montage: In einer Unterputzdose 60

• Schutzart: IP20

• Energieverbrauch: 0,7 W

---

Funktionsweise und Montage

• Das F&F BIS-416 arbeitet äußerst effizient und ermöglicht eine einfache Installation. Nach dem Drücken eines angeschlossenen Tasters wird der Verbraucher aktiviert. Ein ertes Drücken schaltet den Verbraucher wieder aus. Das Relais verfügt über zwei unabhängige Steuerkanäle, die über separate Signaleingänge gesteuert werden. Es gibt keine Speicherfunktion, das Relais bleibt im ausgeschalteten Zustand, wenn die Versorgungsspannung unterbrochen wird. Die Montage erfolgt in wenigen Schritten:

1. Stromversorgung trennen. 2. Relais in der Unterputzdose montieren. 3. Versorgungsleitungen an die Gruppe PWR anschließen: Phasendraht zu Klemme 4, tralleiter zu Klemme 3. 4. Steuertaster für Ausgang R1 an Klemme S1 anschließen, Steuertaster für Ausgang R2 an Klemme S2. 5. Verbraucher für Sektion R1 seriell an Klemme 6 und tralleiter anschließen, Verbraucher für Sektion R2 an Klemme 5 und tralleiter anschließen.

---

Produktvorteile:

• Kompakte Bauweise: Passt in jede Unterputzdose und spart Platz.

• Zuverlässige Steuerung: Ermöglicht das Ein- und Ausschalten von Geräten an mehreren Punkten.

• Einfache Installation: Benutzerfreundliche Montageanleitung für eine schnelle Einrichtung.

• Effiziente Energieverwendung: Mit nur 0,7 W Verbrauch ist es umweltfreundlich.

• Hohe Temperaturbeständigkeit: Funktioniert zuverlässig in einem breiten Temperaturbereich von -25 bis 50 °C.

---

Die besten Vorteile der Nutzung des F&F BIS-416

• Das F&F Bistabiler Impulsrelais BIS-416 bietet Ihnen zahlreiche Vorteile, die Ihre Steuerungsbedürfnisse optimal erfüllen. Seine kompakte Bauweise, die einfache Installation und die vielseitigen Steuerungsmöglichkeiten machen es zu einer idealen Wahl für jede Anwendung. Profitieren Sie von der hohen Effizienz und Zuverlässigkeit dieses Produkts, um Ihr Zuhause oder Ihre Geschäftsräume optimal zu beleuchten und zu steuern.

CN: 85364900
Steuerspannungsfrequenz 1 [Hz] bis: 50
Länge: 97
EAN: 5908312598275
Funktion: Mechanischer Schalter
Einbautiefe [mm]: 20
Herstellerindex: BIS-416
Anzahl Schließer: 2
Maximale Schaltleistung für Glühlampen [W]: 0,6000
Steuerspannung 1 [V] bis: 265
Steuerspannung 1 [V] von: 100
PKWiU: 27.12.24.0
Art der Steuerspannung 1: AC
Art der Versorgungsspannung: AC
Serie: BIS
Montageart: Unterputzmontage
Breite: 71
Gewicht: 0,0500
Höhe: 25
Versorgungsspannungsbereich [V] bis: 265
Versorgungsspannungsbereich [V] von: 100
Einschaltstrom [A]: 8

• Anschlussspannung: 165÷265 V AC
• Lokale Steuerung: Ja
• Maximaler Laststrom AC-1: 8 A
• Ausführendes Element: Relais
• Konfiguration des Kontakts: 2 × NO
• Immunität gegen Stoßströme: Nein
• Trennung der Kontakte: Nein
• Anzahl der Kanäle: 2
• Funktionalität: on/off
• Verzögerte Reaktion: 0,1 ÷ 0,2 s
• Steuerimpulsstrom: weniger als 5 mA
• Arbeiten mit beleuchteten Tasten: Ja
• Statusspeicher nach einem Stromausfall: Nein
• Einschalten der Funktion auf Zeit: Nein
• Dedizierte zentrale Steuereingänge: Nein
• Funksteuerung: Nein
• Anschluss: Schraubenklemmen 2,5mm²
• Anzugsdrehmoment: 0,4 Nm
• Stromverbrauch: 0,7 W
• Arbeitstemperatur: -25 ÷ 50 °C
• Abmessunge: 54 (48×43 mm), Höhe: 20 mm
• Montage: für Unterputzdose Ø60
• IP-Schutzklasse: IP20
