MEPAnextVIT WC-Element Spülkasten Typ A31

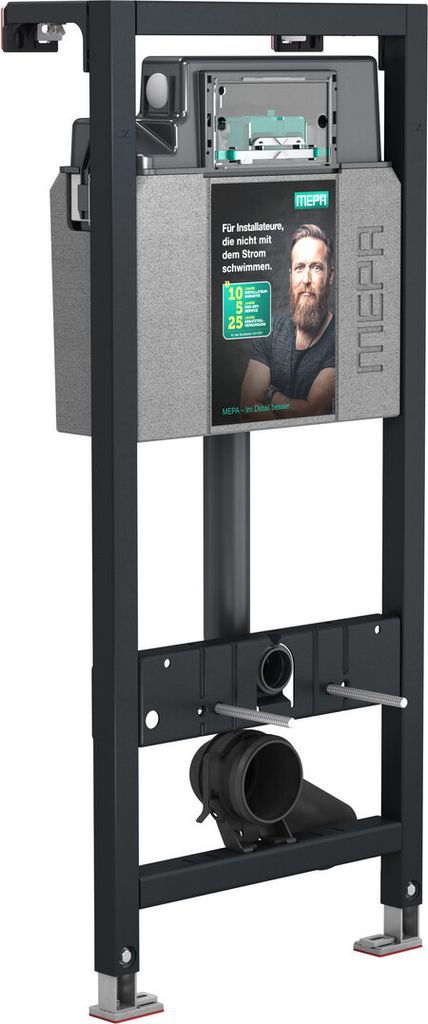

MEPA nextVIT WC-Element mit Spülkasten A31 BH 120 vormontiertes Montageelement für Wand-hängendes WC/Urinal

Dies ist ein vormontiertes Montageelement für ein wandhängendes WC. Geeignet zur Trockenbaumontage oder Einzelmontage, vor eine Massiv- oder in eine Ständerleichtbauwand. Ebenfalls geeignet als Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand.

Die Systembauhöhe beträgt bis zu 1200 mm. Ein selbsttragender Montagerahmen ist perfekt geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten. Zusätzlich ist der Profilrahmen pulverbeschichtet und hat höhenverstellbare Fußstützen von 0 bis 240 mm, mit integrierter Rutschhemmung.

Die Fußplatten sind drehbar und Bohrfehler können ausgeglichen werden. Die Tiefe ist passend zum Einbau in UW-Profil UW 50, UW 75 und MEPA-C-Profil.

Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes.

Mit UP-Spülkasten Sanicontrol Typ B31. Zusätzlich mit 2-Mengen oder 1-Mengen- oder Start/Stopp-Spültechnik, der Spülkasten ist komplett vormontiert.

Die Prüfung undKennzeichnung ist nach gemäß DIN EN 14 055 erfolgt. Der Wasseranschluss befindet sich linksoder hinten. Die Spülmenge beträgt 6/3 l laut Werkseinstellung.

Die Spülmengen sind parallel einstellbar. Die große Spülmenge beträgt 5 bis 7 l, die kleine Spülmenge 3 bis 4,5 l, beide sind stufenlos einstellbar und haben ein maximales Spülvolumen bis zu 7,5 l.

Ein sofortiges Nachspülen ist von den Werkseinstellungen aus möglich.

Die mechanische Betätigung des WC-Anschlussbogens von vorn oder von oben ist 3-fach tiefenverstellbar. Der Anschluss von Dusch-WC-Systemen ist möglich.

Lieferumfang:

• Wandwinkel-Set zur Einzelmontage vor Massivwand
• Montage-Set zur Montage in Ständerleichtbauwand
• Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad
• PE Wand-WC-Anschlussbogen DN 90
• PE Wand-WC-Anschlussgarnitur DN 90
• PE Übergangsstück DN 90/110
• Wand-WC-Befestigungsset M12
• Bauschutzkasten für Revisionsöffnung
• 2 Schutzstopfen
• Befestigungsmaterial

• Systembauhöhe 1200 mm
• selbsttragender Montagerahmen
• geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
• pulverbeschichteter Profilrahmen
• höhenverstellbare Fußstützen 0 – 240 mm mit integrierter Rutschhemmung
• Fußplatten drehbar
• Bohrfehler ausgleichend
• Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
• Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
• UP-Spülkasten Sanicontrol Typ A31
• 2-Mengen oder 1-Mengen- oder Start/Stopp-Spültechnik
• Spülkasten komplett vormontiert
• Prüfung undKennzeichnung gemäß DIN EN 14 055
• Wasseranschluss links oder hinten
• Spülmenge 6/3 l (Werkseinstellung)
• Spülmengen getrennt einstellbar:
  • große Spülmenge 5 - 7 l, stufenlos
  • kleine Spülmenge 3 - 4,5 l, stufenlos
  • maximales Spülvolumen 7,5 l
• bei Werkseinstellung sofortiges Nachspülen möglich
• integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)
• schwitzwassergedämmt
• mechanische Betätigung von vorn
• WC-Anschlussbogen 3-fach tiefenverstellbar
• Anschluss Dusch-WC-Systeme möglich

VERWENDUNGSZWECK
- vormontiertes Montageelement für wandhängendes WC
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand

EIGENSCHAFTEN
- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- UP-Spülkasten Sanicontrol Typ A31
- 2-Mengen- oder 1-Mengen- oder Start/Stopp-Spültechnik
- EasyConnect-System für werkzeuglose Montage am Spülkasten
- Spülkasten komplett vormontiert
- Prüfung undKennzeichnung gemäß DIN EN 14 055
- Wasseranschluss links oder hinten
- Spülmenge 6/3 l (Werkseinstellung)
- Spülmengen getrennt einstellbar: große Spülmenge 5 - 7 l, stufenlos kleine Spülmenge 3 - 4,5 l, stufenlos
- maximales Spülvolumen 7,5 l
- bei Werkseinstellung sofortiges Nachspülen möglich
- integrierte Spülstromdrossel zur stufenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung)
- schwitzwassergedämmt

- mechanische Betätigung von vorn
- WC-Anschlussbogen 3-fach tiefenverstellbar
- Anschluss Dusch-WC-Systeme möglich

LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- Wasseranschluss G 1/2 A mit integriertem Eckventil und Handrad
- PE Wand-WC-Anschlussbogen DN 90
- PE Wand-WC-Anschlussgarnitur DN 90
- PE Übergangsstück DN 90/110
- Wand-WC-Befestigungsset M12
- Bauschutzkasten für Revisionsöffnung
- 2 Schutzstopfen
- Befestigungsmaterial

ZUBEHÖR
- Wandwinkel Einzelmontage EC-Technik (Art.-Nr. 541023)
- Betätigungsplatten Serie MEPA Zero Lumo
- Betätigungsplatten Serie MEPA Zero
- Betätigungsplatten Serie MEPA Orbit
- Betätigungsplatten Serie MEPA Frame
- Betätigungsplatten Serie MEPA Sun
