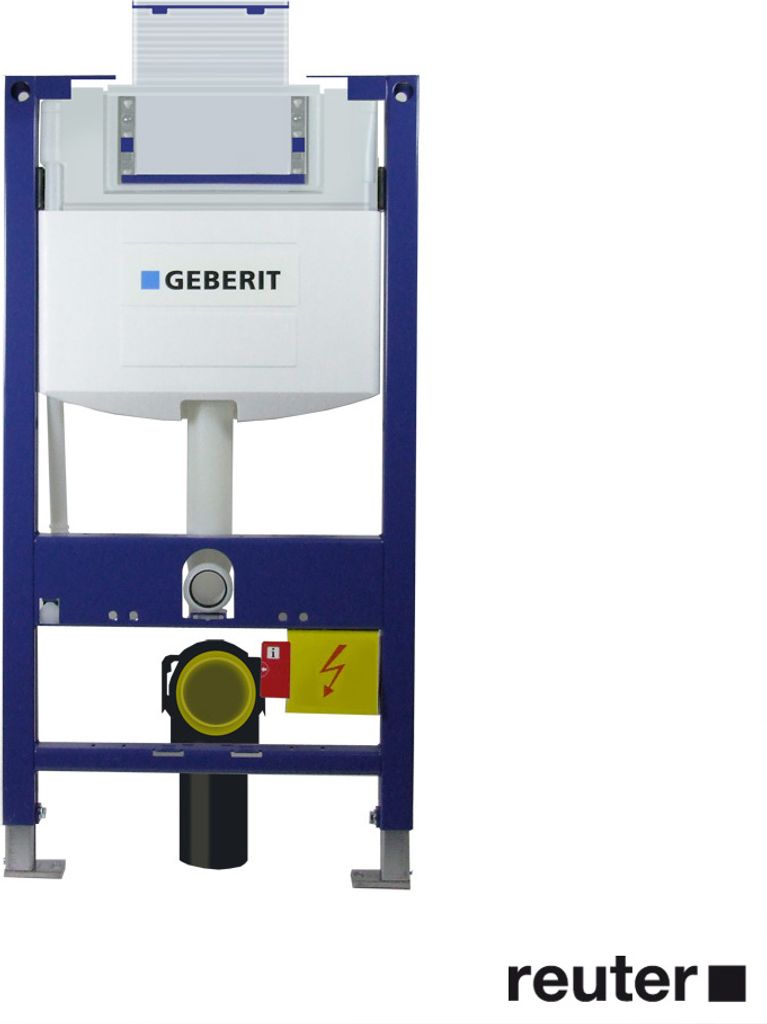

Duofix Element für Wand-WC 98cm mit Omega UP-SPK 12cm Bet. vorne/oben Duofix Element für Wand-WC, 98 cm, mit Omega UP-Spülkasten 12 cm, Betätigung von oben oder vorne GE Duofix Element für Wand-WC 98cm Produktbeschreibung mit Omega UP-SPK 12cm Bet vorne/oben
Verwendungszwecke
- Für Trockenbau
- Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
- Für 2-Mengen-Spülung
Produkteigenschaften
- Montage- und Servicearbeiten am UP-Spülkasten werkzeuglos
- Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean WC-Komplettanlagen und WC -Aufsätzen
Lieferumfang
- Wasseranschluss R 1/2, MeplaFix-fähig, mit integriertem Eckventil und Handrad
- Bauschutz für Serviceöffnung
- Anschlussset für WC, D 90 mm
- Anschlussbogen 90G aus PE-HD, D 90 mm
- Übergangsmuffe aus PE-HD, D 90/110 mm
- 2 Schutzstopfen
- 2 Gewindestangen M12
- Befestigungsmaterial
Geberit Geberit 111.030.00.1 Duofix für Wand-WC mit Omega Unterputz Spülkasten Geberit 111.030.00.1 Duofix für Wand-WC mit Omega UP-Spülkasten für Betätigung von oben oder von vorne.
Produkteigenschaften
- Hersteller: Geberit
- Herstellernummer: 111.030.00.1
- für Betätigung von oben oder von vorne
- Bauhöhe: 98 cm
- Breite: 50 cm
- Ersatz für Art. 111.290.00.1
- zum Einbau in teil- oder raumhohe Vorwandinstallation, raumhohe Installationswand oder Duofix Systemwand
- geeignet für Fußbodenaufbau 0 - 20 cm
- für Wand-WCs mit Ausladund bis 62 cm
- selbsttragendes Trockenbauelement mit Rahmen pulverbeschichtet
- Rahmen mit Löchern Ø 9 mm für Befestigung in Holzständerbau
- Keramikbefestigungen M12, Befestigungsabstand 18 cm oder 23 cm
- Fußstützen mit cm-Raster-Markierung, verzinkt, höhenverstellbar
- Fußplatte drehbar, für den Einbau in UW50 und UW75 Profile
- Befestigung für Abgangsbogen schallgedämmt
- UP-Spülkasten Omega mit Betätigung von oben oder von vorne
- Schwitzwassergedämmt
- Spülmenge einstellbar; bei Werksseinstellung ist sofortiges Nachspülen möglich
- Wasseranschluß seitlich links oder hinten links
- Verbindungsschlauch zum Eckventil handverschraubbar
- Schnelleinstellung der Drückerstangen für Betätigungsplatte
- 2-Mengen-Spülung
- kleine Spülmenge mit Einstellbereich 3/4 L
- große Spülmenge mit Einstellbereich 4,5/6/7,5 L
- Spülmengen in Werkseinstellung 6 und 3 L
- Max. Betriebstemperatur Wasser 25°C
Lieferumfang
- 1 x Geberit 111.030.00.1 Duofix für Wand-WC mit Omega Unterputz Spülkasten
Installationselement Duofix für Wand-WCs mit Unterputzspülkasten Omega 12 cm
Verwendungszweck
- Für Bodenstärken von 0-20 cm
- Für den Einbau in teilweise hohe Systemwände Duofix vor massiven Wänden oder Trockenbauwänden
- Für den Einbau in die Systemwände Duofix in der gesamten Raumhöhe
- Für den Einbau in teilweise hohen GIS Raumwänden vor massiven Wänden oder Trockenbauwänden
- Für die Montage vor massiven Wänden oder Trockenbauwänden
- Für den Einbau in teil- oder raumhohe Vorwandinstallationen vor Massivwänden oder Trockenbauwänden
- Für den Einbau in leichte Trennwände in der gesamten Höhe des Raumes
- Für Wand-WCs mit Abstand bis 62 cm
- Für 2 Spülwassermengen
- Nicht zum Einbetonieren geeignet
Eigenschaften
- Rahmen mit Öffnungen mit ø 9 mm zur Befestigung in Holzkonstruktionen
- Selbsttragendes Element
- Rahmen mit C-Profil 4/4 cm
- Pulverbeschichtete Oberfläche des Rahmens, Farbe Geberit Blau
- Stützen 5 cm ausziehbar
- Stützplatten drehbar, zur Montage in UW50 und UW75 Profilen
- Vorbereiteter Rahmen für die Stützen bei WC-Keramik mit einer kleinen Stützfläche
- Verzinkte Stützen, einstellbar 0-20 cm
- Rutschfeste Stützen
- Abflussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
- Schallgedämmte Befestigung des Abflussbogens
- Unterputzspülkasten mit Bedienung von oben oder von vorne, Isolierung vor Beschlagen
- Sofortige Spülung einstellbar
- Unterputzspülkasten für die Montage und Servicearbeiten ohne Werkzeug
- Wasseranschluss seitlich, links oder hinten links
- Die Abdeckung für die grobe Montage schützt die Serviceöffnung vor Feuchtigkeit und Verunreinigungen
- Abdeckung für die grobe Montage der Serviceöffnung mit Möglichkeit diese ohne Werkzeug zu verkürzen
- Mit Rohrschutz der Wasserzuleitung für Geberit AquaClean
Technische Informationen
| Berechnungsdurchfluss | 0,11 l/s |
| Minimaler Durchflussdruck | 0.05 MPa |
| Minimaler Durchflussdruck | 50 kPa |
| Bereich des Wasserdrucks | 0.01-1.0 MPa |
| Bereich des Wasserdrucks | 10–1000 kPa |
| Maximale Betriebstemperatur des Wassers | 25 °C |
| Spülwassermenge werkseitig eingestellt | 6 und 3 l |
| Große Spülwassermenge Einstellungsbereich | 4,5 / 6 / 7,5 l |
| Kleine Spülwassermenge Einstellungsbereich | 3-4 l |
Lieferumfang
- Wasseranschluss R 1/2, geeignet für MeplaFix, mit integriertem Eckventil und manuellem Bedienrad
- Abdeckung für die grobe Montage der Serviceöffnung
- 2 Schutzpfropfen
- WC Anschlussset, ø 90 mm
- Abwasserbogen für WC, PE-HD, ø 90 mm
- Übergang, PE-HD, ø 90/ 110 mm
- 2 Gewindestangen M12
- Befestigungsmaterial
Nicht enthalten: Betätigungsplatte Baukasten für die Vorwandmontage ist nicht im Lieferumfang enthalten - muss separat bestellt werden
Möchtest Du Deine WC-Installation optimieren? Das Vorwandelement GEBERIT Duofix für Wand-WC 98cm macht es möglich.
Produktmerkmale des Vorwandelements GEBERIT Duofix für Wand-WC 98cm 111030001
Darum solltest Du zugreifen: Dieses Vorwandelement ist perfekt auf GEBERIT Omega20, Omega30 und Omega60 Abdeckplatten abgestimmt. Der selbsttragende Rahmen ist pulverbeschichtet und verfügt über Bohrlöcher, die ideal für eine Befestigung im Holzständerbau geeignet sind. Die Bauhöhe von 980 mm und die Breite von 500 mm sorgen für eine kompakte und standfeste Konstruktion. Der UP-Spülkasten ermöglicht eine 2-Mengentechnik, wodurch effektiv Wasser gespart werden kann. Die Montage ist unkompliziert, da die Fußstützen verzinkt und verstellbar sind. Dank der rutschhemmenden Fußstützen und der drehbaren Fußplatten ist die Montage auch bei schwierigen Bedingungen einfach. Zudem ist der Anschlussbogen werkzeuglos montierbar und in der Tiefe verstellbar, was Flexibilität bei der Installation bietet. Der UP-Spülkasten ist schwitzwassergedämmt, was Feuchtigkeitsprobleme minimiert. Ein weiteres praktisches Merkmal ist die Betätigung des Spülkastens, die sowohl von vorne als auch von oben möglich ist.
Festgezurrt: Das Vorwandelement GEBERIT Duofix für Wand-WC 98cm bietet eine kombinierte Lösung aus Stabilität, Flexibilität und Wasserersparnis, ideal für jedes moderne Bad.
Artikeldetails
Im Lieferumfang enthalten
- Wasseranschluss R 1/2, MeplaFix-fähig, mit integriertem Eckventil und Handrad, Bauschutz für Serviceöffnung, Anschlussset für WC Durchmesser 90 mm, Anschlussbogen 90° aus PE-HD, Durchmesser 90 mm, Übergangsmuffe aus PE-HD, Durchmesser 90 mm/ 110 mm, 2 Schutzstopfen, 2 Gewindestangen M12
Hinweis
- Bitte den Bausatz für die Befestigung separat ., geeignet nur für Omega Abdeckplatten, Selbsttragender Rahmen, pulverbeschichtet
- Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau, Rahmen vorbereitet für Abstützungen bei WC-Keramiken mit kleiner Auflagefläche, Fußstützen verzinkt, verstellbar 0–20 cm, Fußstützen mit Rutschhemmung, Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen , Anschlussbogen in verschiedenen Tiefenpositionen werkzeuglos montierbar, Verstellbereich 45 mm
- Befestigung Anschlussbogen schallgedämmt
- UP-Spülkasten mit Betätigung von oben oder vorne, schwitzwassergedämmt
- Bei Werkseinstellung sofortiges Nachspülen möglich
- Montage- und Servicearbeiten am UP-Spülkasten werkzeuglos
- Wasseranschluss seitlich links oder hinten links
- Bauschutz für Serviceöffnung schützt vor Feuchtigkeit und Schmutz
- Bauschutz für Serviceöffnung ablängbar
- Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Geräten
Funktionen
| 2-Mengentechnik | |
| Anwendungsbereich | WC |
| Geeignet für Modell | Geberit Omega20, Geberit Omega30, Geberit Omega60 |
| Artikeltyp | Montageelement |
| Ausführung | Vorwandelement |
| Breite | 500.0 mm |
| Material | Metall, Pulverbeschichtet |
| Herstellerartikelnummer | 111.030.00.1 |
| Räume | Badezimmer |
| Tiefe | 170.0 mm |
| Modell | Duofix |
| Bauhöhe | 980.0 mm |
| Betätigung | Oben, Vorne |
| Wasseranschluss | 1/2 Zoll |
Service und Qualität Schneller Jahrelange Erfahrung in Praxis und Theorie Ausführliche Zoomansicht schließen Zoomansicht schließen Zoomansicht schließen Zoomansicht schließen
Lieferumfang
- GE Duofix Element für Wand-WC 98cm mit Omega UP-SPK 12cm Bet. vorne/oben
Details
- Geberit Duofix Element für Wand-WC, 98 cm, mit Omega UP-Spülkasten 12 cm
Beschreibung
- Geberit Duofix Element für Wand-WC, 98 cm, mit Omega UP-Spülkasten 12 cm
Verwendungszwecke
- Für Trockenbau
- Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
- Für 2-Mengen-Spülung
Eigenschaften
- Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
- Mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
- 50 Jahre Ersatzteilsicherheit
- UP-Spülkasten einteilig mit geschweißtem Spülrohr
Technische Eigenschaften
| Fließdruck (kPa) | 10-1000 kPa |
| Maximale Wassertemperatur (°C) | 25 °C |
| Spülmenge Werkseinstellung (l) | 6 und 3 l |
| Große Spülmenge Einstellbereich (l) | 4 / 4,5 / 6 / 7,5 l |
| Kleine Spülmenge Einstellbereich (l) | 2-4 l |
| Berechnungsdurchfluss (l/s) | 0,11 l/s |
| Mindestfließdruck für Berechnungsdurchfluss (kPa) | 50 kPa |
| B / Breite (cm) | 50 cm |
| H / Höhe (cm) | 98 cm |
| T / Tiefe (cm) | 14 cm |
Zusätzlicher Lieferumfang
- Wasseranschluss R 1/2, MF-fähig, mit integriertem Eckventil und Handrad
- Bauschutz für Serviceöffnung
- Anschlussset für WC, ø 90 mm
- Anschlussbogen 90° aus PE-HD, ø 90 mm
- Übergangsmuffe aus PE-HD, ø 90 / 110 mm
- 2 Schutzstopfen
- 2 Gewindestangen M12
- Befestigungsmaterial
Merkmale
| Anzahl der Einheiten | 1 |
| Artikelgruppe | Installationssysteme |
| Artikeltyp | Duofix Montageelemente |
| Breite | 146 mm |
| EAN | 4025416301202 |
| Gewicht | 13,74 Kg |
| Hersteller | Geberit |
| Herstellernummer | 111030001 |
| Höhe | 526 mm |
| Länge | 1008 mm |
| Produktabmessungen | 101 x 15 x 53 cm |
| Serie | Geberit Duofix |
| WEEE-Nummer | DE53108643 |
| Marke | Geberit |
| Produktart | Geberit Orignalteil |
| Artikelnummer | 11478 |
Verwendungszwecke
- Für Trockenbau
- Für Wand-WCs mit Anschlussmaßen nach DIN EN 33:2011-11
- Für 2-Mengen-Spülung
Eigenschaften
- Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
- Ausgerüstet mit Leerrohr für Wasserzuleitung zum Anschluss von Geberit AquaClean Dusch-WCs
- 25 Jahre Ersatzteilsicherheit
Technische Eigenschaften
| Fließdruck (kPa) | 10-1000 kPa |
| Maximale Wassertemperatur (GradC) | 25 GradC |
| Spülmenge Werkseinstellung (l) | 6 und 3 l |
| Große Spülmenge Einstellbereich (l) | 4 / 4,5 / 6 / 7,5 l |
| Kleine Spülmenge Einstellbereich (l) | 2-4 l |
| Berechnungsdurchfluss (l/s) | 0,11 l/s |
| Mindestfließdruck für Berechnungsdurchfluss (kPa) | 50 kPa |
| B / Breite (cm) | 50 cm |
| H / Höhe (cm) | 98 cm |
| T / Tiefe (cm) | 14 cm |
Zusätzlicher Lieferumfang
- Wasseranschluss R 1/2", MF-fähig, mit integriertem Eckventil und Handrad
- Bauschutz für Serviceöffnung
- Anschlussset für WC, D 90 mm
- Anschlussbogen 90Grad aus PE-HD, D 90 mm
- Übergangsmuffe aus PE-HD, D 90 / 110 mm
- 2 Schutzstopfen
- 2 Gewindestangen M12
- Befestigungsmaterial
