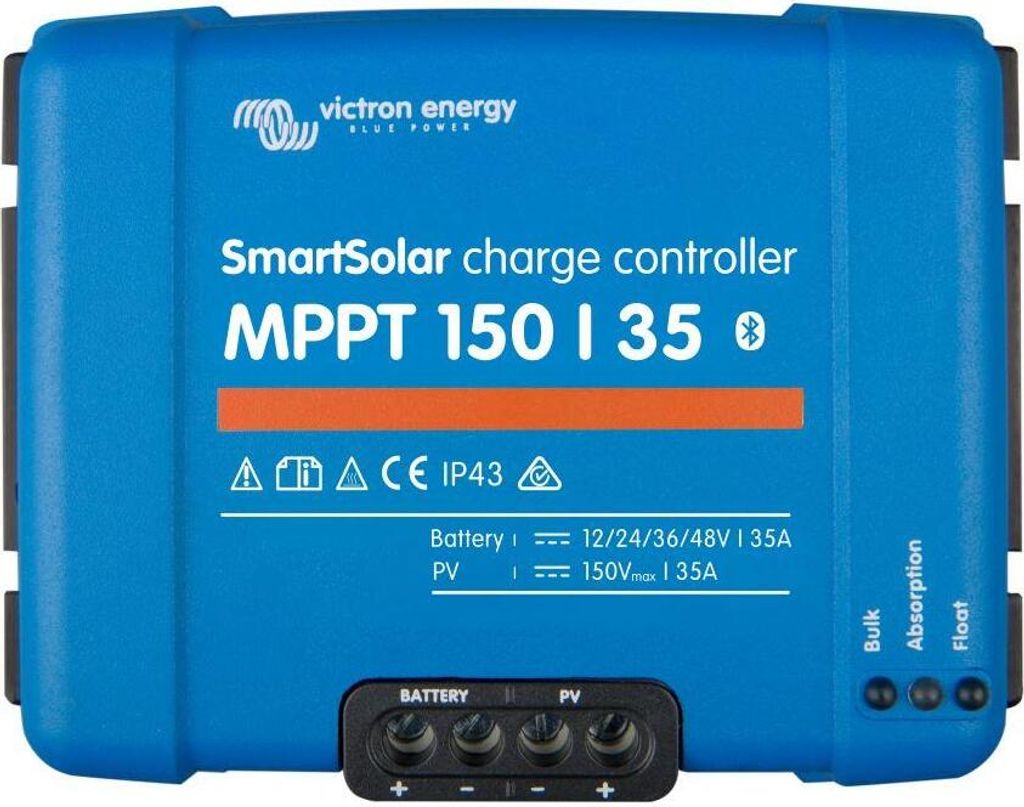

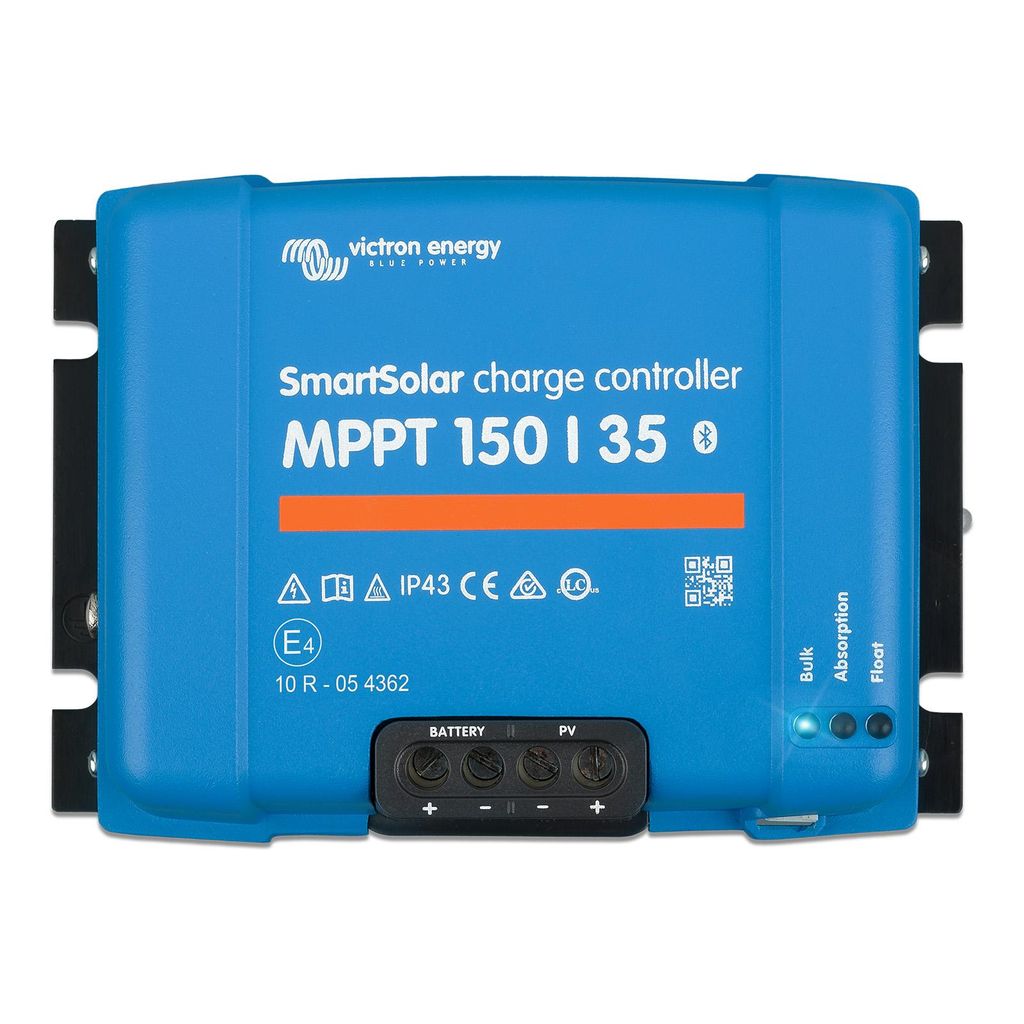

Victron Energy SmartSolar MPPT 150/35A Bluetooth-Controller

Besondere Merkmale

• Ultraschnelles MPPT – sorgt für einen maximalen Energieertrag aus den angeschlossenen Solarmodulen

• Fortschrittliche MPP-Erkennung – optimiert den Energieertrag auch bei Teilverschattung und wechselnden Lichtverhältnissen

• Bis zu 30 % höherer Energieertrag – gegenüber herkömmlichen PWM-Ladereglern für eine effizientere Nutzung der Solarenergie

• Hoher Wirkungsgrad – Spitzenwirkungsgrad von bis zu 98 % für besonders effizientes Laden

• Zuverlässige Leistung – volle Ausgangsleistung bei Umgebungstemperaturen bis 40 °C

• Wiederherstellungsfunktion – ermöglicht das Laden vollständig entladener Batterien

• Vielseitige Batterieunterstützung – geeignet für verschiedene Batterietechnologien und flexible Einsatzmöglichkeiten

• Flexible Systemspannung – unterstützt 12-V-, 24-V-, 36-V- und 48-V-Batteriesysteme, 36 V manuell wählbar

• SafetyShield+ – umfassende Schutzfunktionen gegen Übertemperatur, Kurzschluss und Verpolung

• Passive Kühlung – geräuschloser und wartungsfreier Betrieb ohne Lüfter

• VE.Direct-Schnittstelle – ermöglicht eine einfache Integration in kompatible Victron-Energiesysteme

• Integriertes Bluetooth Smart – kabellose Einrichtung, Konfiguration und Überwachung über die VictronConnect App

• Optionales Remote-Monitoring – Fernüberwachung über kompatible GX-Geräte und das Victron VRM-Portal

• Anwendung – ideal für Wohnmobile, Caravans, Boote sowie Off-Grid- und Inselanlagen

Produktbeschreibung

Intelligente Solarladung. Maximale Effizienz.

Die Victron Energy SmartSolar MPPT-Serie 150/35 kombiniert moderne MPPT-Technologie mit intelligenter Überwachung für eine besonders effiziente Batterieladung. Durch das ultraschnelle Maximum Power Point Tracking (MPPT) wird der maximale Energieertrag aus den Solarmodulen gewonnen – selbst bei wechselnden Lichtverhältnissen oder teilweiser Verschattung. Mit einem Wirkungsgrad von bis zu 98% wird die erzeugte Solarenergie optimal genutzt.



Die Laderegler unterstützen 12V-, 24V-, 48V-Batteriesysteme mit automatischer Erkennung. 36V-Batteriesysteme können manuell ausgewählt werden. Dank des intelligenten, mehrstufigen Ladeverfahrens eignen sie sich für Lithium-, AGM-, Gel- und Blei-Säure-Batterien und sorgen für eine schonende sowie zuverlässige Ladung. Die automatische Erkennung der Batteriespannung erleichtert die Inbetriebnahme.



Das integrierte Bluetooth Smart ermöglicht die einfache Einrichtung, Überwachung und Konfiguration über die VictronConnect App. Zusätzlich sorgt der VE.Direct-Anschluss für die Integration in Victron-Energiesysteme und ermöglicht in Verbindung mit GX-Geräten die Fernüberwachung über das Victron Remote Management (VRM)-Portal.



Dank der passiven Kühlung arbeitet der SmartSolar MPPT geräuschlos und nahezu wartungsfrei. Umfangreiche Schutzfunktionen gegen Übertemperatur, Kurzschluss und Verpolung sorgen für einen sicheren Betrieb. Dadurch eignet sich die SmartSolar MPPT-Serie ideal für Wohnmobile, Caravans, Boote sowie Off-Grid- und Inselanlagen.

Technische Daten

• Herstellermodell: SCC115035210

• Batteriespannung: 12 / 24 / 48 V Autom. Auswahl (zur Auswahl von 36 V wird ein Software-Tool benötigt)

• Nennladestrom: 35 A

• Nominale PV-Leistung bei 12 V¹: 500 W

• Nominale PV-Leistung bei 24 V¹: 1000 W

• Nominale PV-Leistung bei 36 V¹: 1500 W

• Nominale PV-Leistung bei 48 V¹: 2000 W

• Max. Kurzschlussstrom der Solaranlage²: 40 A

• Max. PV-Leerlaufspannung: 150 V absoluter Höchstwert kälteste Bedingungen 145 V Höchstwert für Einschalten und Betrieb

• Spitzenwirkungsgrad: 98 %

• Eigenverbrauch: 12 V: 20 mA ; 24 V: 15 mA ; 48V: 10mA

• Konstant-Ladespannung (Absorption): 14,4 / 28,8 / 43,2 / 57,6V, regulierbar

• Erhaltungs-Ladespannung (Float): 13,8 / 27,6 / 41,4 / 55,2V, regulierbar

• Ladealgorithmus: Mehrstufig, adaptiv, 8 vorprogrammierte Ladealgorithmen

• Temperaturkompensation: -16 / -32 / -64mV/°C

• Schutz: PV-Verpolung / Ausgangskurzschluss / Überhitzung

• Betriebstemperatur: -30°C bis +60°C, voller Nennausgang bis 40°C

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Datenkommunikationsport: VE.Direct

• Farbe: Blau (RAL 5012)

• Stromanschlüsse: 16 mm² / AWG6

• Schutzklasse: IP43 (Elektronik), IP22 (Anschlussbereich)

• Gewicht (kg): 1,25

• Abmessungen (H × B × T) (mm): 130 × 186 × 70

• Sicherheit: EN/IEC 62109-1, UL 1741, CSA C22.2

• Gespeicherte Daten: Batteriespannung, Batteriestrom, Batterietemperatur, PV-Spannung und PV-Strom

• Speicherdauer der Trenddaten: 46 Tage

¹a Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

¹b Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

² Eine PV-Anlage mit einem höheren Kurzschlussstrom kann den Controller beschädigen.

Der SmartSolar 150/35 MPPT von Victron Energy (SCC115035210) gehört zur sten Generation smarter Solarladeregler, mit integriertem Bluetooth zur Datenübertragung und Konfiguration via App auf dem Smartphone oder Tablet.  Er unter stützt Batterien mit einer Spannung von 12V 24V 36V oder auch 48V und ist damit sehr vielseitig einsetzbar. Der maximale Ladestrom liegt bei 35A und bedient sich dabei aktuellster Ladeverfahren. Je nach Systemspannung kann der Regler somit 500W (12V) bis 2000W (48V) effizient zur Aufladung Ihrer Batterien verwenden. Darüber hinaus ermöglicht dieses Gerät auch den Ausgleich von Teilbeschattung und einen der zuverlässigsten MPPT Tracker am Markt. Optional ist die MPPT WireBox-M von Victron Energy die ideale Ergänzung für Ihren SmartSolar Laderegler. Mit ihm werden die Kabeleingänge, bzw. die Anschlussklemmen des Reglers sicher abgedeckt und so von äußeren Einflüssen und Berührung geschützt.

wesentliche Produktmerkmale des SmartSolar 150/35 35A 12V 24V 36V 48V MPPT

• ultraschneller MPP-Tracker der sten Generation sorgt für bestmöglichen Ertrag auch bei bedecktem Himmel
• automatische Erkennung der MPP Spannung bei Teilverschattung sorgt für eine weitere Ertragsverbesserung gegenüber "einfacher" MPPT Laderegler
• integrierter VE.Direct Datenkommunikationsport zum Anschluss Zur Kommunikation mit Zusatzgeräten wie Bluetooth Smart Dongle oder dem GX Color Control Panel
• hoher Maximalwirkungsgrad von 98%
• voll programmierbare Lade-Algorithmen die später manuell über einen Schalter am Gehäuse aktiviert und umgeschalten werden
• Nennladestrom 35A, 100V maximale PV-Leerlaufspannung
• 12V:500W / 24V:1000W / 36V:1500W / 48V:2000W
• integrierter Schutz vor Batterieverpolung
• mehrstufiger und adaptiver Lade-Algorithmus
• integrierter Temperatursensor gleicht Erhaltungs- und Konstantladespannung nach Temperatur aus
• Tag/Nacht-Zeitsteuerung und Lichtdämmungsoption

VE-Direct Daten Port zur Programmierung, Datenauswertung in Echtzeit und Anzeige des Verlaufs

Moderne Apple und Android Smartphones, und Tablets  können zum Beispiel via VE.Direct mit den Systemmonitoren GX Color Control, dem Venus GX, oder dem MPPT Control Panel verbunden werden.

High-Speed MPP-Tracker der sten Generation

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.  Darüber hinaus verfügt der 150/35 über einige weitere innovative Technologien wie den VE.Direct Kommunikationsport.

umfangreicher elektronischer Schutz

• Schutz vor verpolten Batterieanschluss
• PV-Rückstromsperre
• Schutz vor Überhitzung des Geräts
• Schutz vor Kurzschlüssen
• Schutz vor verpolten PV-Anschluss

Lieferumfang

1x Victron  Energy SCC115035210 SmartSolar MPPT 150/35 12V 24V 36V 48V 35A Laderegler
Bedienungsanleitung

SmartSolar MPPT 150/35 & 150/45

Ein Solarladegerät sammelt Energie von Ihren Solarmodulen und speichert sie in Ihren Batterien. SmartSolar nutzt die este, schnellste Technologie und maximiert diese Energieernte, indem es sie intelligent antreibt, um in kürzester Zeit eine volle Ladung zu erreichen. SmartSolar erhält die Batteriegesundheit und verlängert ihre Lebensdauer.

Der SmartSolar-Laderegler lädt sogar eine stark entladene Batterie wieder auf. Es kann mit einer Batteriespannung von bis zu 0 Volt betrieben werden, vorausgesetzt, die Zellen sind nicht dauerhaft sulfatiert oder anderweitig beschädigt.

Der SmartSolar-Laderegler lädt sogar eine stark entladene Batterie wieder auf. Es kann mit einer Batteriespannung von bis zu 0 Volt betrieben werden, vorausgesetzt, die Zellen sind nicht dauerhaft sulfatiert oder anderweitig beschädigt.

MPPT: Ultra Fast Maximum Power Point Tracking

Durch die ständige Überwachung der Spannungs- und Stromabgabe Ihrer Solarmodule (PV) stellt die MPPT-Technologie sicher, dass jeder Tropfen verfügbarer Energie aus Ihren Modulen gespült und zur Speicherung geerntet wird. Der Vorteil ist am deutlichsten, wenn der Himmel teilweise bewölkt ist und sich die Lichtintensität ständig ändert.

Fernüberwachung und -steuerung

Steuern und überwachen Sie die umfangreichen Funktionen Ihres SmartSolar MPPT-Ladegeräts mit integriertem Bluetooth fern, indem Sie es über VictronConnect mit Ihrem Smartphone oder einem anderen Gerät koppeln. Wenn Ihre Installation mit einem GX-Gerät mit dem Internet verbunden ist, bietet das Victron Remote Management Portal jederzeit und überall Zugriff auf die volle Leistung Ihres MPPT. Sowohl VictronConnect als auch VRM können verwendet werden. Bei entfernten Installationen - selbst wenn keine Internetverbindung in der Nähe ist - können Sie Ihren MPPT möglicherweise überwachen, indem Sie den GlobalLink 520 anschließen.

Sicherheitshinweise:

Regler für Ladung Victron Smartsolar MPPT 150/35 - Victron Energy VICTRON ENERGY 8719076040187 SR2135

Der VICTRON Smartsolar MPPT 150/35 von der Marke Victron Energy ist darauf ausgelegt, eine zuverlässige und leistungsstarke Lösung zu bieten. Die untenstehenden Informationen stammen aus den bereitgestellten Daten und sind übersichtlich strukturiert für eine klare Lesbarkeit.

Hauptmerkmale

• Referenz: SR2135
• Kategorie: Solarladeregler VICTRON
• Marke: Victron Energy
• Abmessungen: 18,6 x 7 x 13 cm
• Gewicht: 1,4 kg

Technische Daten

• Ein Solarlader sammelt die Energie Ihrer Solarmodule und speichert sie in Ihren Batterien. Mit der esten und schnellsten Technologie maximiert der SmartSolar diese Ernte an Energie, indem er sie intelligent verwaltet, um eine vollständige Ladung so schnell wie möglich zu erreichen. Der SmartSolar hält Ihre Batterie in gutem Zustand und verlängert ihre Lebensdauer.

Vorteile

• Vollständige technische Daten erhalten und übersichtlich strukturiert
• Klare Präsentation für eine professionelle Katalogintegration
• Geeignete Lösung für den Einsatz in Freizeitfahrzeugen

Verwendung

1. • Produkt gemäß den Empfehlungen des Herstellers installieren.
   • Stromversorgung und erforderliches Zubehör anschließen.
   • Funktion konfigurieren und vor der Nutzung testen.

MPP Solar Laderegler MPPT SmartSolar 150/35 von Victron.

Ultraschnelles MPPT-Tracking
Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert der superschnelle MPPT-Algorithmus den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung. Im Falle einer Teilverschattung können auf der Strom -Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus des SmartSolar Gerätes wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.



Highlight: Anzeige von Daten in Echtzeit auf dem Smartphone! Eingebauter Bluetooth Smart: Kein Dongle notwendig
Ein bluetoothfähiges Smartphone kann eine Vielzahl von Daten live anzeigen. Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten.
Im Gegensatz zu den BlueSolar Regler ist die Bluetooth Schnittstelle hier schon eingebaut, sodass kein zusätzliches Zubehör erworben werden muss.

Intelligentes Batteriemanagement mit dem BatteryLife Algorithmus
Der BatteryLife Algorithmus überwacht den Ladezustand der Batterie und erhöht täglich leicht den Schwellwert zur Abschaltung der Last bis die Konstantspannung erreicht ist. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Konstantspannung etwa einmal wöchentlich erreicht wird.
Der BatteryLife Algorithmus wird die Betriebslebensdauer der Batterie im Vergleich zu herkömmlichen Batterie-Algorithmen steigern, die immer zwischen „teilweise geladen“ und „vollgeladen“ wechseln (infolge geringer Selbstentladung).

Interner Temperatursensor
Gleicht Konstant- und Ladeerhaltungsspannungen nach Temperatur aus

Umfassender elektronischer Schutz
- Überhitzungsschutz und Lastminderung bei hohen Temperaturen.
- Schutz gegen PV-Kurzschluss und PV-Verpolung.
- PV-Rückstromschutz.

Hervorragender Wirkungsgrad
Kein Kühlgebläse. Maximaler Wirkungsgrad bei über 98 %. Voller Ausgangsstrom bis zu 40 °C.



Technische Daten	SmartSolar MPPT 150 / 35
Batteriespannung	12 V / 24 V / 48 V
Nennladestrom	35 A
Nenn PV - Leistung 12 V	500 W
Nenn PV - Leistung 24 V	1000 W
Nenn PV - Leistung 48 V	2000 W
Max. PV - Leerspannung	150 V
Max. PV - Kurzschlussstrom	40 A
Wirkungsgrad	98 %
Konstant - Ladespannung	14,4 V / 28,8 V / 57,6 V
Erhaltungs - Ladespannung	13,8 V / 27,6 V / 55,2 V
Betriebstemperatur	- 30 °C - + 60 °C
Gewicht	1,25 kg
Maße	130 x 186 x 70 mm



Funktionen

• Produkttyp:Laderegler
• Geeignet für:Photovoltaikanlage
• Markenkompatibilität:Victron Energy
• Temperatursensor:Ja
• Spannungsüberwachung:Ja
• Bluetooth:Ja
• Spezielle Anwendung:VictronConnect

Design

• Integriertes Display:Nein
• Betriebstemperatur (TT):-30 - 60 °C
• Internationaler Schutzcode (IP):IP43
• Produktfarbe:Blau
• LED-Anzeigen:Ja
• VE.Direct-Anschluss:Ja

Leistung

• Wirkungsgrad:98%
• Ladespannung (Konstantspannung):14,4 / 28,8 / 43,2 / 57,6 V (einstellbar)
• DC-Batteriespannung:12 / 24 / 48 V
• Nennstrom:35 A
• Maximale PV-Leerlaufspannung:150 V
• Ladespannung (Flüssigkeit):13,8 / 27,6 / 41,4 / 55,2 V (einstellbar)

Gewicht und Abmessungen

• Höhe:70 mm
• Gewicht:1,25 kg
• Tiefe:130 mm
• Breite:186 mm

SmartSolar MPPT 150/35

SmartSolar MPPT 150/35 Solarladeregler 12/24/48V 35A

• Der MPPT Solarladeregler mit ultraschnellem Maximum Power Point Tracking hat einen Ladestrom bis zu 35A und eine PV-Spannung bis zu 145V. Außerdem passt sich der Regler automatisch an eine 12 V, 24 V oder 48 V Batteriespannung an.

• Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT-Regler den Energieertrag im Vergleich zu PWM-Ladereglern um bis zu 30% und im Vergleich zu langsameren MPPT-Reglern um bis zu 10%.

• Der Laderegler verfügt zudem über einen programmierbaren Batterie-Ladealgorithmus und eine Tag-/Nachtzeitsteuerung mit Lichtdämmungsoption. Die Überwachung kann mit dem passendem Zubehör wahlweise mit einer Fernbedienung oder über eine Bluetooth-Verbindung und einem Smartphone erfolgen.

• max. PV Leistung: 500W bei 12V bzw. 1000W bei 24V - 2000W bei 48V

Eingebauter Bluetooth Smart: Kein Dongle notwendig

Solarladeregler SmartSolar MPPT 150/35 mit SmarttoothoptionUnter Verwendung der sten Technologie maximiert das SmartSolar die Energiegewinnung und lenkt sie auf intelligente Weise, um die Batterien in so kurzer Zeit wie möglich voll aufzuladen. Das Smart Solar erhält die Funktionsfähigkeit der Batterie und verlängert so ihre Lebensdauer.MPPT: Ultraschnelles Maximum Power Point TrackingDurch das permanente Überwachen der Spannung und des Stromausgangs Ihrer Solar(PV)-Module, stellt die Technologie des MPPT sicher, dass wirklich sämtliche verfügbare Energie den Modulen entnommen und gespeichert wird. Das macht sich vor allem bei diffusen Lichtverhältnissen oder teilweiser Bewölkung deutlich bemerkbar.Überwachung und Steuerung aus der Fermfangreichen Funktionen des SmartSolar MPPT-Ladegerät können aus der Ferne gesteuert und überwacht werden, indem das Smartphone oder einem anderen Gerät über VictronConnect gekoppelt wird.Technische Daten: - Betriebstemperatur: -30°C bis 60°C - Wirkungsgrad: 98% - Batterie-Nennspannung (DC): 12/24/48 V - Solarmodul-Leistung max.: - 500Wp@12V - 1000Wp@24V - 1500Wp@36V (Software notwendig) - 2000Wp@48V - Solarmodul-Leerlaufspannung max.: 145V - Ladestrom Batt. I / II max.: 35A - Schutz gegen Überlast, Überhitzung, Verpolung: Ja - IP-Schutzklasse: IP43 & IP22WEEE-Nr.: 85639275
