MIDI Sicherungshalter Set 100A 12V 24V M5 Standard | MTA MidiVAL

Das Set kombiniert den verschraubten MTA-Sicherungshalter mit der passenden MidiVAL-Sicherung 100 A. Halter und Sicherung sind aufeinander abgestimmt, es muss also nichts separat auf Lochabstand und Anschlussart geprüft werden.

Der Halter nimmt MidiVAL-Sicherungen auf und wird über zwei M5-Schraubanschlüsse in den Stromkreis eingebunden. Mehrere Halter lassen sich aneinanderreihen, sodass sich aus Einzelhaltern eine kompakte Sicherungsleiste aufbauen lässt. Eingesetzt wird das Set in 12V- und 24V-Gleichstromsystemen bis maximal 32 V DC.

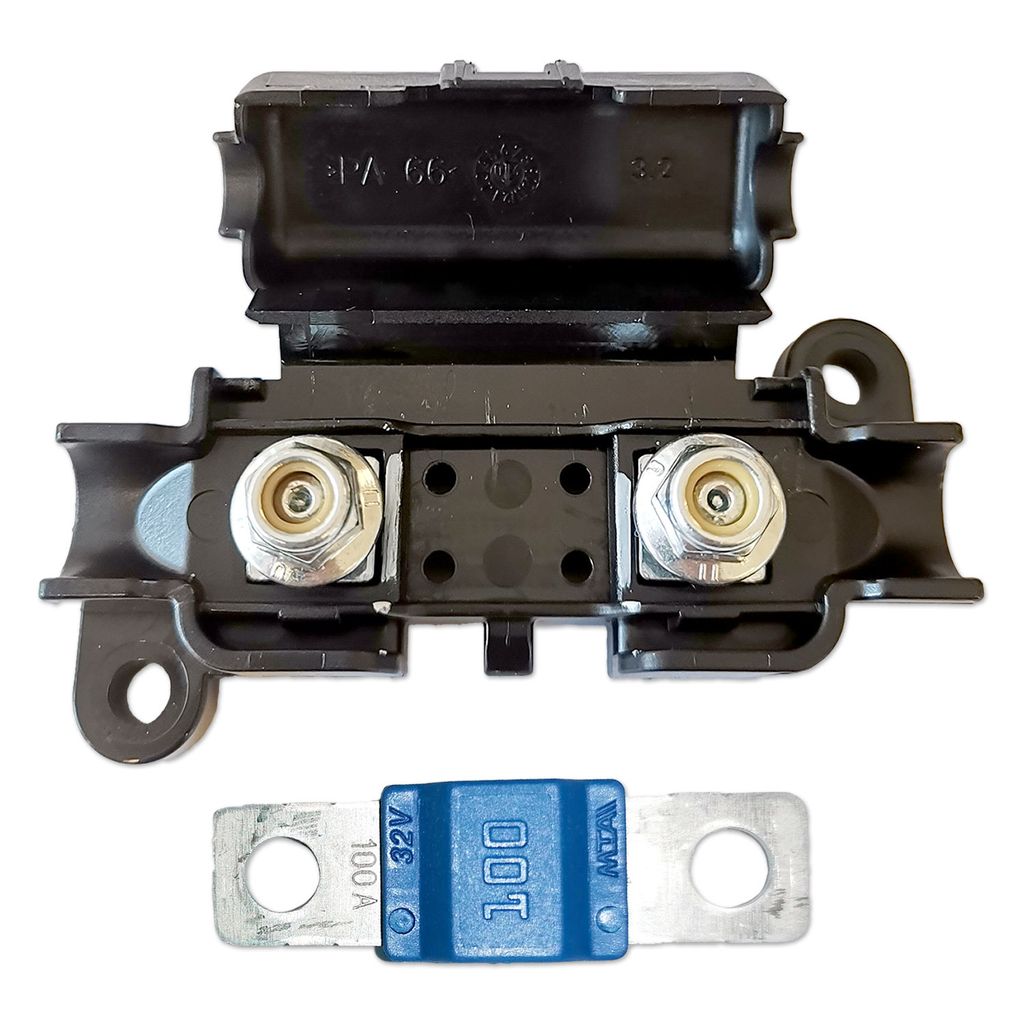

Lieferumfang:

• 1 × MTA Sicherungshalter, Standard, M5, schwarz
• 1 × MTA MidiVAL Sicherung 100 A, blau

Technische Daten Sicherungshalter:

• Hersteller: MTA
• Herstellernummer: 0100360 / 0300360
• Nennspannung: 32 V DC
• Anschluss: 2 × Schraubanschluss M5
• Bauform: einzeln verschraubt, nicht anreihbar
• Gehäusematerial: Polyamid PA66
• Farbe: Schwarz
• Schutzart: IP40
• Abmessungen (L×H×B): ca. 70 × 36 × 22 mm

Technische Daten Sicherung:

• Hersteller: MTA
• Herstellernummer: 0602100 / 0702100
• Serie: MidiVAL®
• Sicherungswert: 100 A
• Nennspannung: 32 V DC
• Farbe: Blau
• Kontaktmaterial: Zinklegierung, verzinnt
• Befestigung: 2 × M5
• Lochabstand: ca. 30 mm
• Temperaturbereich: -40 °C bis +125 °C
• Norm: ISO 8820-5

Was dieses Set auszeichnet:

• Aufeinander abgestimmt: Halter und Sicherung passen zusammen, Lochabstand und Anschlussart müssen nicht separat geprüft werden
• Sicherungswert 100 A: für entsprechend dimensionierte Batterie-, Haupt- und Versorgungsleitungen
• Wiederverwendbar: derselbe Halter lässt sich später mit einer anderen Sicherung derselben Bauform weiterverwenden
• Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste
• M5-Schraubanschlüsse: belastbare Verbindung auch bei großen Leitungsquerschnitten
• Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
• Farbkennung Blau: der Sicherungswert bleibt auch im eingebauten Zustand erkennbar

Typische Einsatzbereiche:

• Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
• Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
• Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
• Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
• Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
• Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
• Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Lochabstand, Anschlussgewinde und Aufnahme müssen stimmen. Dieses Set nimmt diese Prüfung ab und liefert beides zusammen, den verschraubten MTA-Halter und die MidiVAL-Sicherung 100 A.

Der Halter begrenzt den Stromkreis nicht. Der tatsächlich abgesicherte Wert ergibt sich allein aus der eingesetzten Sicherung. Wird später ein anderer Sicherungswert , kann der Halter weiterverwendet und nur die Sicherung getauscht werden, solange die Bauform dieselbe bleibt.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Schutzart IP40 bedeutet, dass der Halter für geschützte Einbaulagen vorgesehen ist und nicht der Witterung ausgesetzt werden darf.

Hinweise zur Auswahl und Verwendung:

• Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
• Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
• Der Halter ist mit Schutzart IP40 für geschützte Einbaulagen vorgesehen, nicht für den Einsatz im Freien.
• Vor Montage oder Austausch die Stromversorgung vollständig trennen.
• Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
• Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
• Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.
• Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.

Sicherheits- und Warnhinweise:

• Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
• Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
• Nicht für Netzspannung und nicht für Wechselstrom geeignet.
• Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
• Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
• Sicherung niemals überbrücken, verändern oder manipulieren.
• Von Kindern fernhalten.

Häufige Fragen:

Ist die Sicherung im Set enthalten?

Ja. Geliefert werden der Sicherungshalter und eine MidiVAL-Sicherung 100 A. Weitere Sicherungen, Kabel oder Anschlussmaterial gehören nicht zum Lieferumfang.

Wodurch ist der Stromkreis abgesichert?

Allein durch die eingesetzte Sicherung, hier also mit 100 A. Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.

Kann ich später eine andere Sicherung einsetzen?

Ja, solange die Bauform dieselbe bleibt. Vor dem Wechsel sollten Abmessungen, Lochabstand und Anschlussart der neuen Sicherung mit dem Halter verglichen werden.

Lassen sich mehrere Halter kombinieren?

Nicht bei dieser Ausführung. Der Halter dieses Sets wird einzeln verschraubt. Wer mehrere Stromkreise in einer durchgehenden Sicherungsleiste zusammenfassen möchte, braucht den anreihbaren MidiVAL-Halter, bei uns Artikel 01262, oder das Set damit.

Ist das Set für den Einsatz im Freien geeignet?

Nein. Der Halter hat die Schutzart IP40 und ist für geschützte Einbaulagen vorgesehen. Für offene Montage oder feuchte Umgebungen wird ein entsprechend geschützter Halter benötigt.
