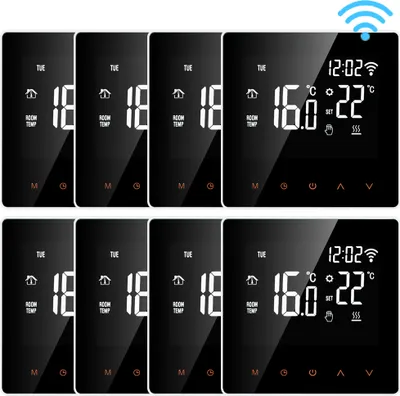

8X 5A 110 – 230 V Raumthermostat Fußbodenheizung Programmierbar wöchentliche Display LCD Touch Screen Wasser Heizung Thermostat Room Controller Temperatur Innenthermometer

• 【INTELLIGENTER GROSSBILDTHERMOSTAT】: Temperaturregler mit Touchscreen Schaltfläche und Ultra dünne große LCD-Display, einfach zu bedienen und leicht zu lesen auch im Dunkeln.
• 【PROGRAMMIERBAR】: Thermostat, 6 + 1 programmierbare Perioden maximieren Komfort und Wirtschaftlichkeit.
• 【SENSORMODI 】: Präzise Komfortsteuerung hält Temperatur innerhalb 1℃ der Ebene, die Sie festlegen, indem Temperatur über hochpräzise Sensor erkennt und Benutzer festgelegten Temperatur-Parameter zu vergleichen.
• 【MULTIFUNKTION 】:T emperatur Kalibrierfunktion und Temperatur-Kompensation-Funktion. Es ist sicher, zuverlässig und energiesparend,eine warme Umgebung zu geben.
• 【RAUMTHERMOSTAT DIGITAL】: Keine Notwendigkeit, Batterie, Datenspeicher zu benutzen, wenn Energie ausgeschaltet ist.

Dieser Raumthermostat mit Mini-Wasserheizung kann die Raumtemperatur regeln, indem er die Temperatur über einen hochpräzisen Sensor erfasst und die vom Benutzer eingestellten Temperaturparameter vergleicht. Es ist sicher, zuverlässig und energiesparend und bietet Ihnen gleichzeitig eine komfortable Umgebung. Es kann für Industrie, Handel, Krankenhaus, Hotel, zivile Gebäude und Villen zur Heizungssteuerung verwendet werden.

Spezifikationen:
Sensor: NTC
Genauigkeit: ±1℃
Zimmer Temperaturbereich: 5-35℃
Set Temperaturbereich: 5-99℃
Umgebungstemperatur: 0-45℃ , 5-95 % RH (nicht kondensierend)
Lagertemperatur:-5-55℃
Power: 660W
Strom Verbrauch: < 1.5W
Zeitfehler: < 1 %
Betriebsspannung: 110-230 v
Strombelastung: 3A (Wasserheizung)
Oberstoff: PC + ABS (schwer entflammbar)
Installation Lochabstand : 60mm
Element Gewicht: 161g/5,70 oz
Objektgröße: 8,6 * 4.2 * 8,6 cm / 3,38 * 1,65 * 3,38 in (L * W * H)
Paketgewicht: 225g/7,96 oz
Paketgröße: 11,5 cm * 9,4 cm * 6,2 cm / 4.52 * 3,70 * 2,44 Zoll (L * W * H)

Paketliste:
8 * Temperatur Controller
16 * Schrauben
8 * Benutzer Handbuch (Englisch)

Einstellung Beschreibung

1. Einstellen / Einstellen der Uhr Berühren Sie das Symbol Uhr Taste, um Minute, Stunde und Wochentag (1 = Montag, 2 = Dienstag usw.) mit den Pfeilen Δ∇ einzustellen. Drücken Sie Uhr Taste noch einmal, um zu bestätigen und zu beenden.

2. Sperren Sie Ihren Thermostat Halten Sie die Pfeile Δ und for 5 Sekunden lang gedrückt, um den Thermostat zu sperren / entsperren.

3. Einstellen / Einstellen der Programmzeitpläne Ihr Thermostat bietet sechs geplante Heizperioden pro Tag - drei Komfortperioden - 1, 3 und 5 (die Temperatur, die benötigt wird, wenn der Raum belegt ist) und drei Spartemperaturen - 2, 4 und 6 (die Temperatur, die benötigt wird, wenn der Raum nicht besetzt ist). Sie können für jeden dieser sechs täglichen Zeiträume sowohl die Uhrzeit als auch die Temperatur einstellen. Das Einstellen / Einstellen der Zeitpläne kann nur im Programmiermodus durchgeführt werden: Berühren Sie M (Modus), um zwischen dem manuellen Modus und dem Programmmodus zu wechseln.

Im programmierbaren Modus wird das Handbuch unten links auf dem Bildschirm angezeigt. Berühren und halten Sie das Symbol Uhr Taste, bis die Wochenplaneinstellungen erscheinen (1 2 3 4 5 wird oben auf dem Bildschirm angezeigt). Verwenden Sie die Pfeile Δ und to, um die Zeit für den 1. (Komfort) Zeitraum einzustellen Drücken Sie das Symbol Uhr Taste und stellen Sie mit den Pfeiltasten Δ und the die Temperatur für die 1. Periode ein. Wiederholen Sie diesen Vorgang für die Zeiträume 2 - 6. Drücken Sie ert auf das Symbol Uhr Taste, um die Einstellungen für den Wochenend-Zeitplan einzugeben (6 und 7 werden oben auf dem Bildschirm angezeigt). Wiederholen Sie den obigen Vorgang, um den Wochenendplan festzulegen. Drücken Sie Uhr Taste noch einmal, um zu bestätigen und zu beenden.

Verdrahtung des Thermostats

Ziehen Sie die Klemmen in Ihrem Thermostat nicht zu fest an, da dies zu Schäden führen kann. GA für Wasserheizung.

Installieren Sie Ihren Thermostat

Schritt Eins

Ihr Thermostat ist für den Einbau in eine Standard-86-mm-Steckdosenbox oder eine 60-mm-Rundsteckdose geeignet.

1. Schließen Sie die Stromversorgung, die Last und den externen (Boden-) Sensor an die entsprechenden Klemmen an, wenn ein externer Sensor vorhanden ist. (Einzelheiten siehe "Verdrahtung des Thermostats").

Schritt Zwei

2.Sichern Sie die Wandplatte des Thermostats mit den Versorgungsschrauben an der Steckdosenbox

Schritt Drei

3. Schließen Sie den Thermostatkörper an die Wandplatte an.

Schritt Vier

4. Installation abgeschlossen.

GEFAHR EINES ELEKTRISCHEN SCHLAGS. Trennen / trennen Sie die Stromversorgung, bevor Sie elektrische Verbindungen herstellen.

Der Kontakt mit Hochspannungskomponenten kann zu elektrischen Schlägen, schweren Verletzungen oder Tod führen.
