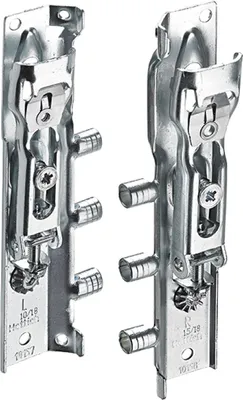

Aufhänger,79717,Mont.hint.d.Rückw.,verz.

• Für Leisten- und Hakenaufhängung
• Ab 16 mm Rückwandversprung einsetzbar
• Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung, ± 7,5 mm bei Leistenaufhängung
• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert
• Aushebehöhe: 7,5 mm
• Die geschlossene Form des Hakens verhindert bei Hakenaufhängung ein Abrutschen des Schrankes
• Einsetzbar mit Aufhängeschiene Typ B
• Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich.
• Funktion "Aushängesicherung" mittels Spezialschraube optional möglich

Hinweis: Abdeckkappen sind separat zu

Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör:
Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:

• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.
• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.
• Die von uns nen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.
• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.
• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.
• Befestigung von Aufhängeschienen:
  • mit 2 Spezialschrauben Ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers
  • ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube Ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).
• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.
• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten.

Lieferumfang:
1 Stk. Schrankaufhänger links
1 Stk. Schrankaufhänger rechts

• Verstellmöglichkeit(mm): Höhe 16, Tiefe 25
• Oberfläche: verzinkt
• Type: SAH 216
• Werksnummer: 79717
• Ausstattung: ohne Aushängesicherung
• Material: Stahl
• Marke: Hettich
• Tragkraft: 55 kg / Stk.
• Inhaltsangabe (GT): 1

Einleitung Schrankaufhänger SAH 216 Weitere technischeEigenschaften - Oberfläche: verzinkt Technische Daten:

• Modell: SAH 216
• Marke: HETTICH
• Material: Stahl
• Belastbarkeit: 55 kg

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.


• Schrankaufhänger SAH 216

Weitere technische Eigenschaften:

• Oberfläche: verzinkt

Hettich Schrank-Aufhänger, für Schienenaufhängung SAH 216, #79717, vz

Hettich Schrank-Aufhänger, für Schienenaufhängung SAH 216, 79717, Stahl verzinkt Montage hint.d.Rückw., 3-dimensional verstellbar

HETTICH Schrank-Aufhänger

• Ausführung: für Schienenaufhängung.
• Modell: SAH 216.
• Modellnummer: 79717.
• Werkstoff: Stahl.
• Oberfläche: verzinkt.
• Montage: hinter der Rückwand.
• Ergänzung: 3-dimensional verstellbar.
• Befestigungsart: Verschraubung Seitenwand, mit 3 seitlichen Zapfen.
• Tiefeneinstellung max.: 25 mm.
• Rückwandversprung min.: 16 mm.
• Zulassung: EN 15939. Prüfgestell A.
• Höheneinstellung max.: 8 mm.
• Aushebehöhe: 7,5 mm.
• Belastbarkeit je Stück: 55 kg.
• Tiefeneinstellung min.: 0 mm.
• Höheneinstellung min.: -8 mm.
• Anschlagseite: rechts/links.

Aufhänger,79717,Mont.hint.d.Rückw.,verz. Einheit: 1 Stück

Hettich Sah 216 79717

· Für den Einsatz hinter der Rückwand · Für Leisten- und Hakenaufhängung · Belastbarkeit 55 kg / Stück gemäß EN 15939 im Prüfgestell A · Befestigung mit 3 seitlichen Zapfen in der Seitenwand und Verschraubung in der Rückwandnut · Ab 16 mm Rückwandversprung einsetzbar · Schnelle · komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm · Tiefenverstellung: max. 25 mm · Seitliche Verschiebung: ± 3 mm bei Hakenaufhängung · ± 7,5 mm bei Leistenaufhängung · Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert · Aushebehöhe: 7,5 mm · Hakenaufhängung: die geschlossene Form des Hakens verhindert ein Abrutschen des Schrankes · Einsetzbar mit Aufhängeschiene Typ B · H oder M · Stahl verzinkt - voll recyclingfähig · Die Verschraubung in die Korpusseite ist ZWINGEND erforderlich. · Funktion ″Aushängesicherung″ mittels Spezialschraube optional möglich Hinweise: · Abdeckkappen SAH 216 bitte separat Hinweise für die Belastbarkeit von Schra...
