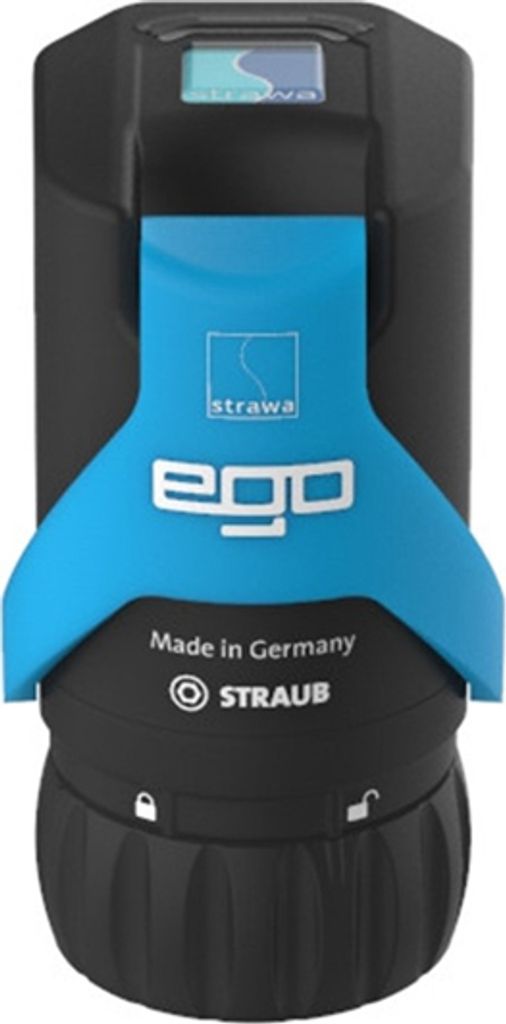

Strawa EGO L Regelantrieb Schnappversch. 230 V f d. vollaut. hydraul. Abgleich

1. Beschreibung:

Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos geschlossen

und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.

Zur Montage an Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.

Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.

Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.

Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein.

- erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises

- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung

- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten

- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter

- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben

- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen

- Ausführung Stromlos geschlossen

- Ventilanschluss Schnellverschluss

- Spannung 230 V AC, 50 Hz

- Einschaltstrom 130 mA für max. 200 ms

- Dauerbetriebsleistung 1,7 W

- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)

- Schließ- und Öffnungszeit ca. 3 min

- Stellweg >= 3,5 mm

- Stellkraft 110 N

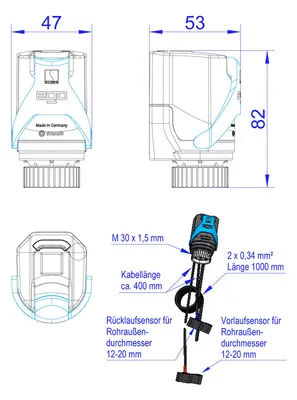

- Schließmaß Ego 10,8 mm

- Schließmaß Ventil 11,8 mm

- Medientemperatur 10 bis 60 °C (in der Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)

- Lagertemperatur -25 bis 60 °C

- Umgebungstemperatur 0 bis 50 °C

- Luftfeuchte 10 bis 100 % nicht kondensierend

- Schutzart / Schutzklasse IP 54 / II

- Einbaulage Beliebig in jeder Position

- Gehäuse / Gehäusefarbe Polyamid / grau-blau

- Anschlussleitung Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm2

- Sensorleitung Vorlauf Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm2 fest verdrahtet

- Sensorleitung Rücklauf Flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm2 fest verdrahtet

- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm

EGO-Regelantrieb 230 V -> Aufnahme EGO-Schnellverschluss passend für e-class 18, FBH 18, FBR 18, FBM 18 Stationen

- Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung
