Phoenix Contact 2868677 – –25 – 70 °C – –40 – 85 °C – 90 mm – 61 mm – 90 mm – 330 g

Betriebstemperatur:

-25 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

90 mm

Tiefe:

61 mm

Höhe:

90 mm

Gewicht:

330 g

Beschreibung STEP-PS/ 1AC/24DC/3.8/C2LPS - Stromversorgung 25 V/DC / 3.8 A 91.2 W Eingang 1-phasig Eingangsspannungs-Bereich 85 - 264 V/AC / 90 - 250 V/DC Anschluss (Bauelemente): Schraubklemme Ideal geeignet für Installationsverteiler und flache Bedienpulte Tragschienen-Stromversorgung 24 V DC/3,8 A, primär getaktet, 1-phasig, für NEC Class 2 Anwendungen Ausstattung: Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket Hohe Betriebssicherheit durch hohe MTBF >500 000 h Parallelschaltbar zur Leistungserhöhung und Redundanz Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche. Technische Daten: Anschluss (Bauelemente): Schraubklemme Anzahl Ausgänge: 1 x Anzahl Phasen: 1 Ausgangsspannung: 24 V/DC Ausgangsspannung (max.): 25 V/DC Ausgangsspannung (min.): 22.5 V/DC Ausgangsspannung (nom.): 24 V/DC Ausgangsstrom (max.): 3.8 A Eingangsspannung (max.): 264 V/AC Eingangsspannung (min.): 85 V/AC Eingangsspannung (nominal): 115 V/AC,230 V/AC,90 - 250 V/DC Eingangsspannungs-Bereich: 85 - 264 V/AC / 90 - 250 V/DC Gewicht: 0.33 kg Herst.-Teilenr.: 2868677 Leistung: 91.2 W Netzgeräte-Typ (Kategorisierung): Hutschienen-Netzteil (DIN-Rail) Netzteiltyp: Getaktet Produktabmessung, Breite: 90 mm Produktabmessung, Höhe: 90 mm Typ (Hersteller-Typ): STEP-PS/ 1AC/24DC/3.8/C2LPS

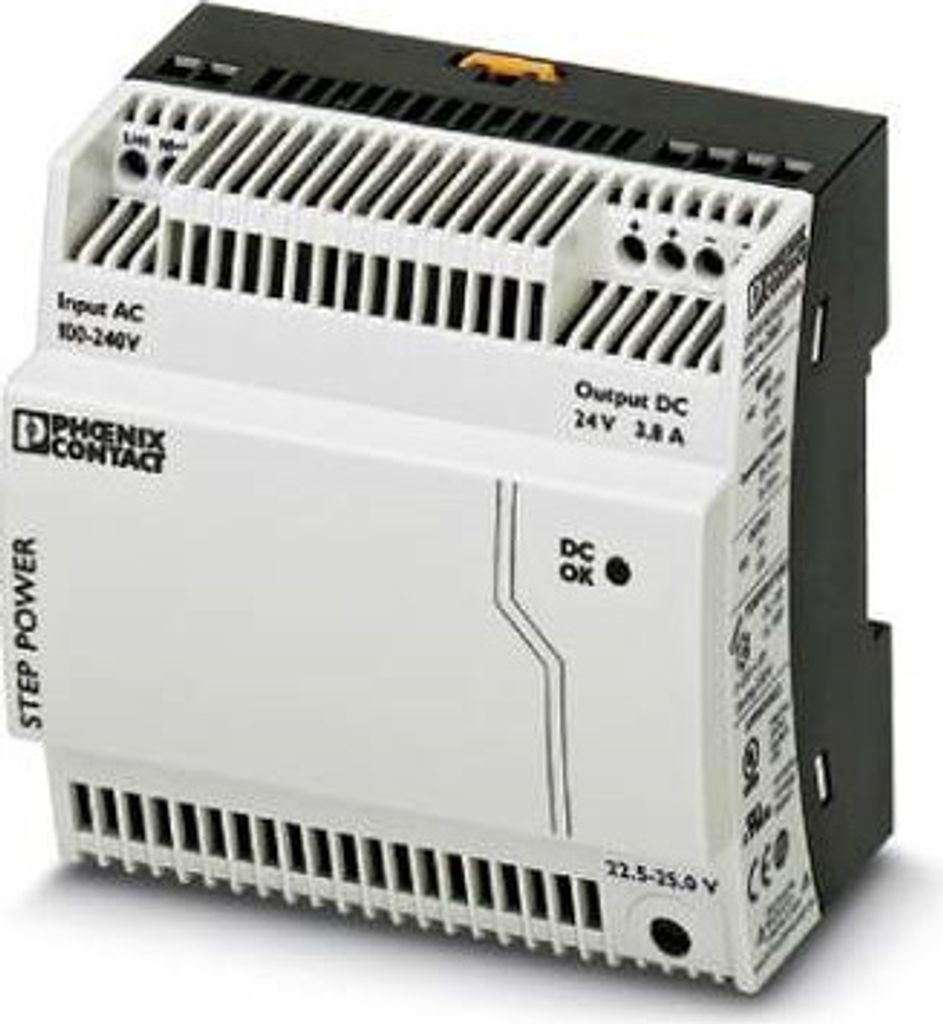

Phoenix Contact 2868677 - -25 - 70 °C - -40 - 85 °C - 90 mm - 61 mm - 90 mm - 330 g - Stromversorgung - STEP-PS/ 1AC/24DC/3.8/C2LPS

Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 3,8 A

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromversorgung 24 V DC/3,8 A STEPPS1AC24 2868677 Spannungsart der Versorgungsspannung AC/DC, 1. Ausgangsspannung 22,5 ... 25V, 2. Ausgangsspannung 22,5 ... 22,5V, Max. Ausgangsstrom 1 3,8A, Max. Ausgangsstrom 3 6,5A, Ausgangsspannung einstellbar, Nennwert Ausgangsspannung 1 24V, Nennwert Ausgangsstrom 1 3,8A, Kurzschlussfest, Bemessungsversorgungsspannung bei AC 50 Hz 85 ... 264V, Bemessungsversorgungsspannung bei AC 60 Hz 85 ... 264V, Bemessungsversorgungsspannung bei DC 95 ... 250V, Ausgangsspannung geregelt, Leistungsaufnahme 175,8VA, Leistungsabgabe 91,2W, Stabilisiert, Ausführung des elektrischen Anschlusses Schraubanschluss, Tragschienenmontage möglich, Geeignet für Reiheneinbau, Breite in Teilungseinheiten 5, Einbaubreite 90mm, Einbauhöhe 90mm, Direktmontage möglich, Breite 90mm, Höhe 90mm, Tiefe 61mm, Geeignet für Sicherheitsfunktionen, SIL nach IEC 61508 ohne, Performance Level nach EN ISO 13849-1 ohne, Schutzart (IP) IP20, Primär getaktete Stromversorgung STEP POWER zur Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 3,8 A
