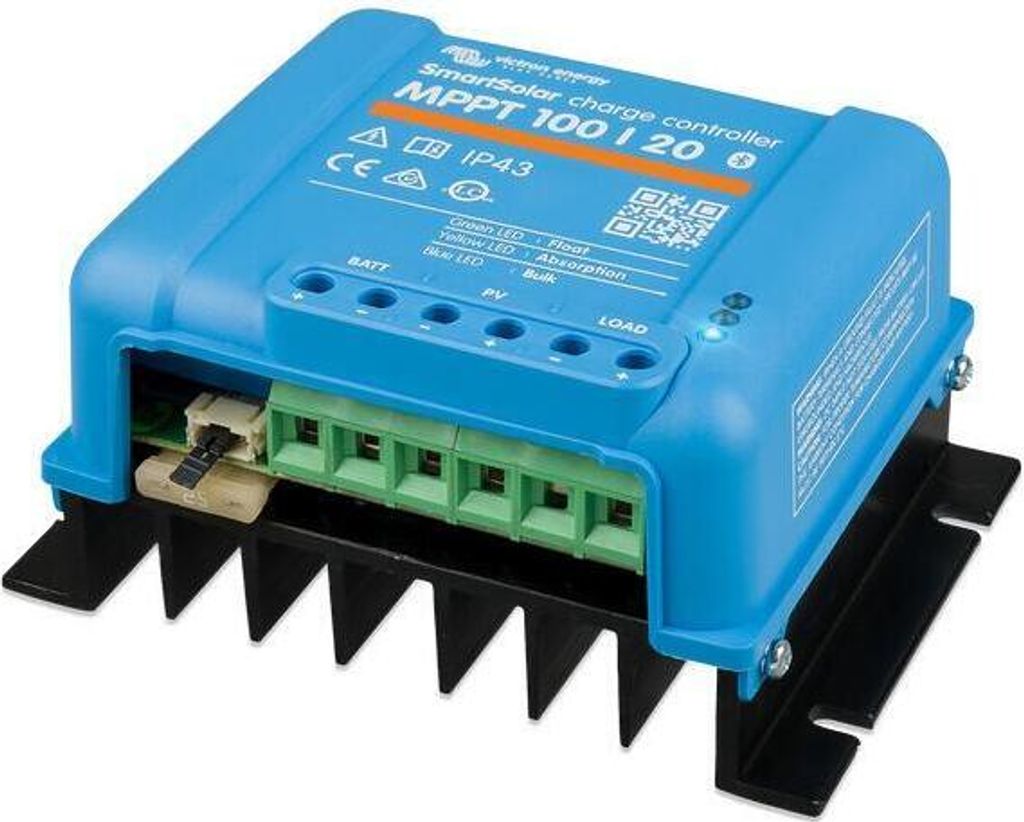

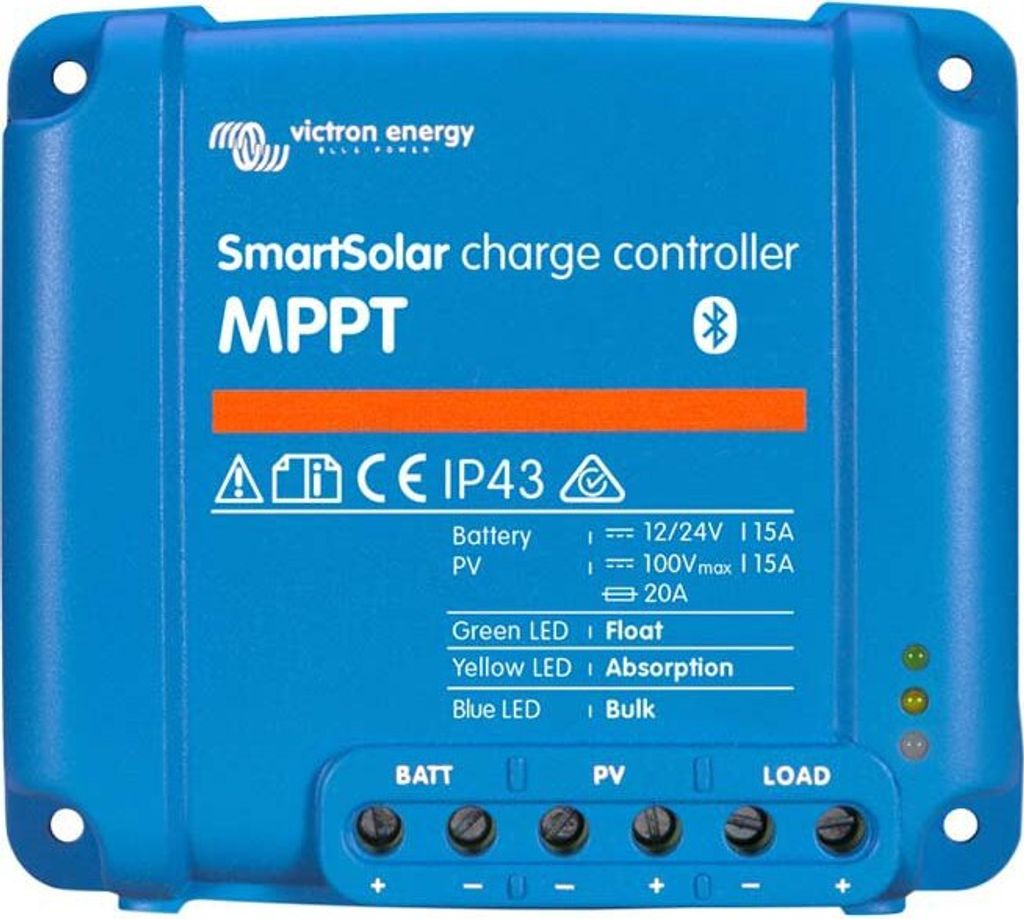

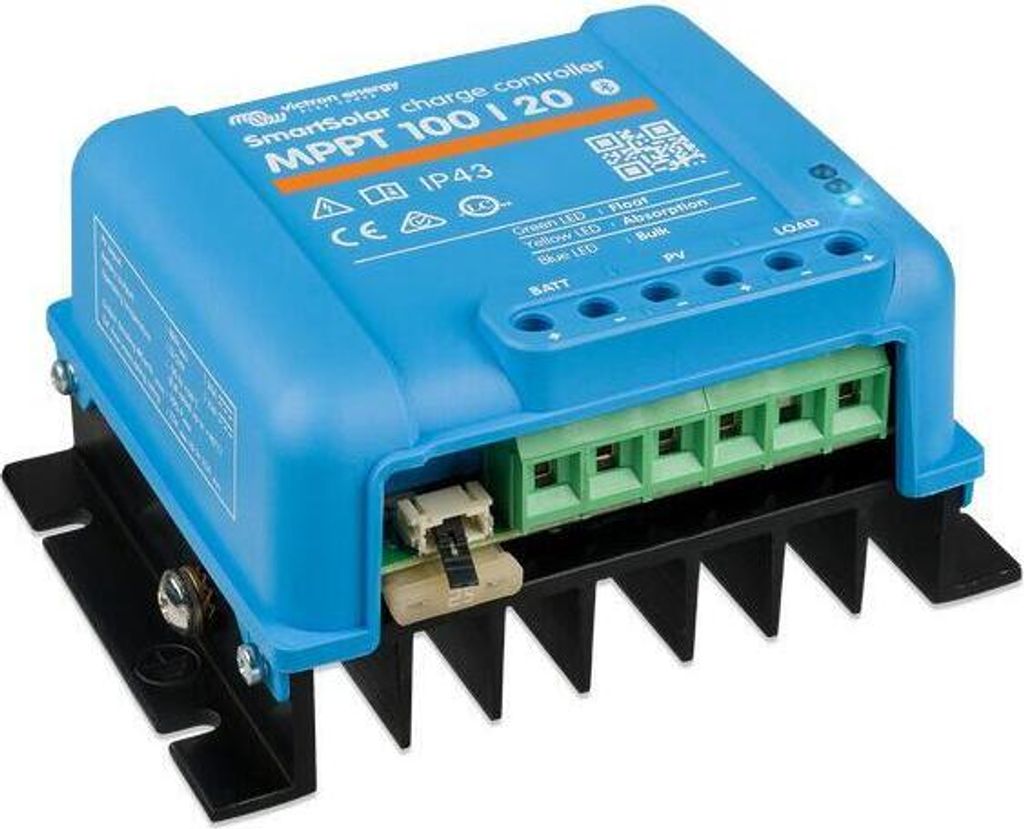

Victron Energy Smartsolar Mppt 100/20 Regler

Besondere Merkmale

• Ultraschnelle MPPT-Technologie – Maximum Power Point Tracking sorgt auch bei wechselnden Lichtverhältnissen und Teilverschattung für einen optimalen Energieertrag

• Bis zu 98 % Wirkungsgrad – besonders effiziente Umwandlung der Solarenergie für eine zuverlässige Batterieladung

• Integriertes Bluetooth Smart – einfache Konfiguration, Überwachung und Auswertung über die VictronConnect App

• Intelligentes Batteriemanagement – mehrstufiger, adaptiver Ladealgorithmus für eine zuverlässige und batterieschonende Ladung

• Vielseitige Batterieunterstützung – geeignet für verschiedene Batterietechnologien wie Lithium, AGM, Gel und Blei-Säure

• VE.Direct-Schnittstelle – ermöglicht die einfache Integration in Victron-Energiesysteme sowie optionales Remote-Monitoring über kompatible GX-Geräte und das VRM-Portal

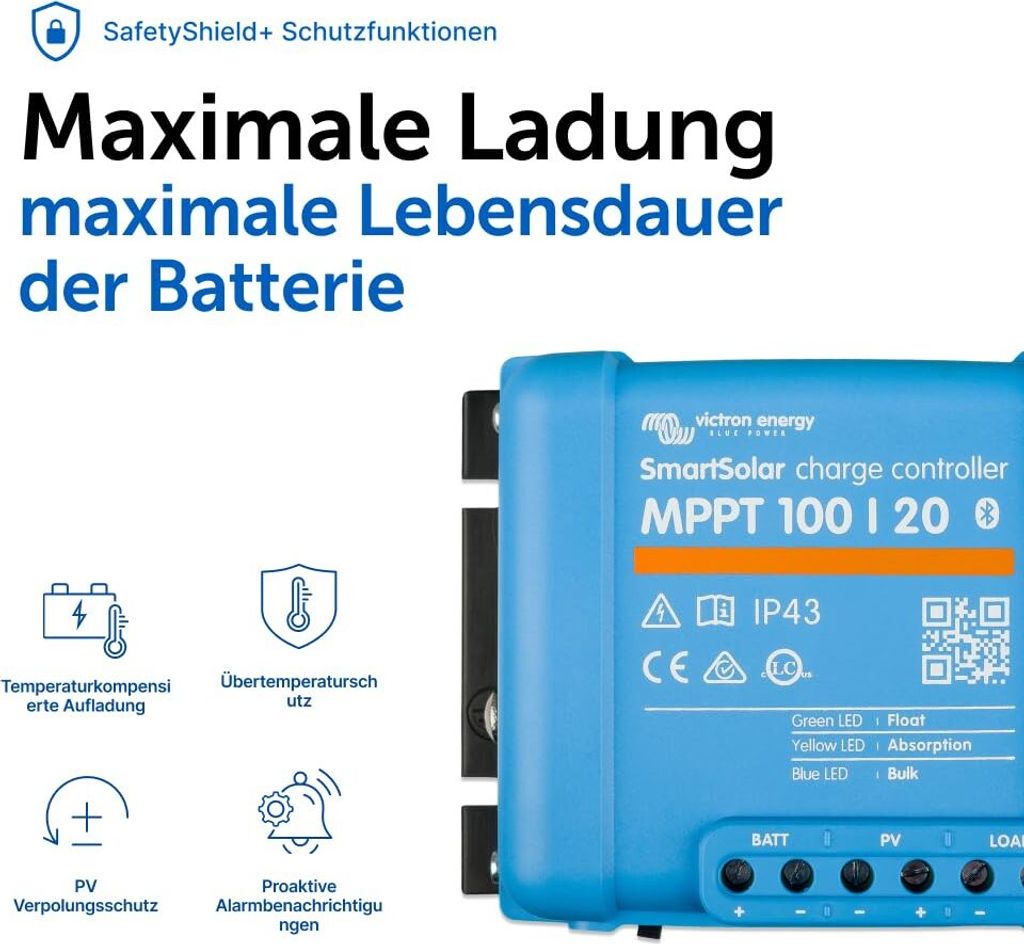

• Umfangreiche Schutzfunktionen – Schutz gegen Ausgangskurzschluss und Übertemperatur für einen sicheren Betrieb

• Passive Kühlung – geräuschloser und wartungsarmer Betrieb ohne Lüfter

• Anwendung – ideal für Wohnmobile, Caravans, Boote, Off-Grid-Systeme, Inselanlagen und autarke Solaranlagen

Produktbeschreibung

Die Victron Energy SmartSolar MPPT Solarladeregler ermöglichen eine effiziente und intelligente Ladung von Batterien über Solarmodule. Dank der ultraschnellen Maximum Power Point Tracking Technologie (MPPT) wird der optimale Arbeitspunkt der Solarmodule kontinuierlich ermittelt, um auch bei wechselnden Lichtverhältnissen oder Teilverschattung einen hohen Energieertrag zu erzielen.

Mit einem Spitzenwirkungsgrad von bis zu 98 % wird die erzeugte Solarenergie besonders effizient für die Batterieladung genutzt. Der SmartSolar MPPT 75/10 eignet sich für 12-V- und 24-V-Batteriesysteme, während der SmartSolar MPPT 100/20 zusätzlich 48-V-Systeme unterstützt.

Der mehrstufige, adaptive Ladealgorithmus ermöglicht eine zuverlässige und batterieschonende Ladung verschiedener Batterietechnologien wie Lithium-, AGM-, Gel- und Blei-Säure-Batterien.

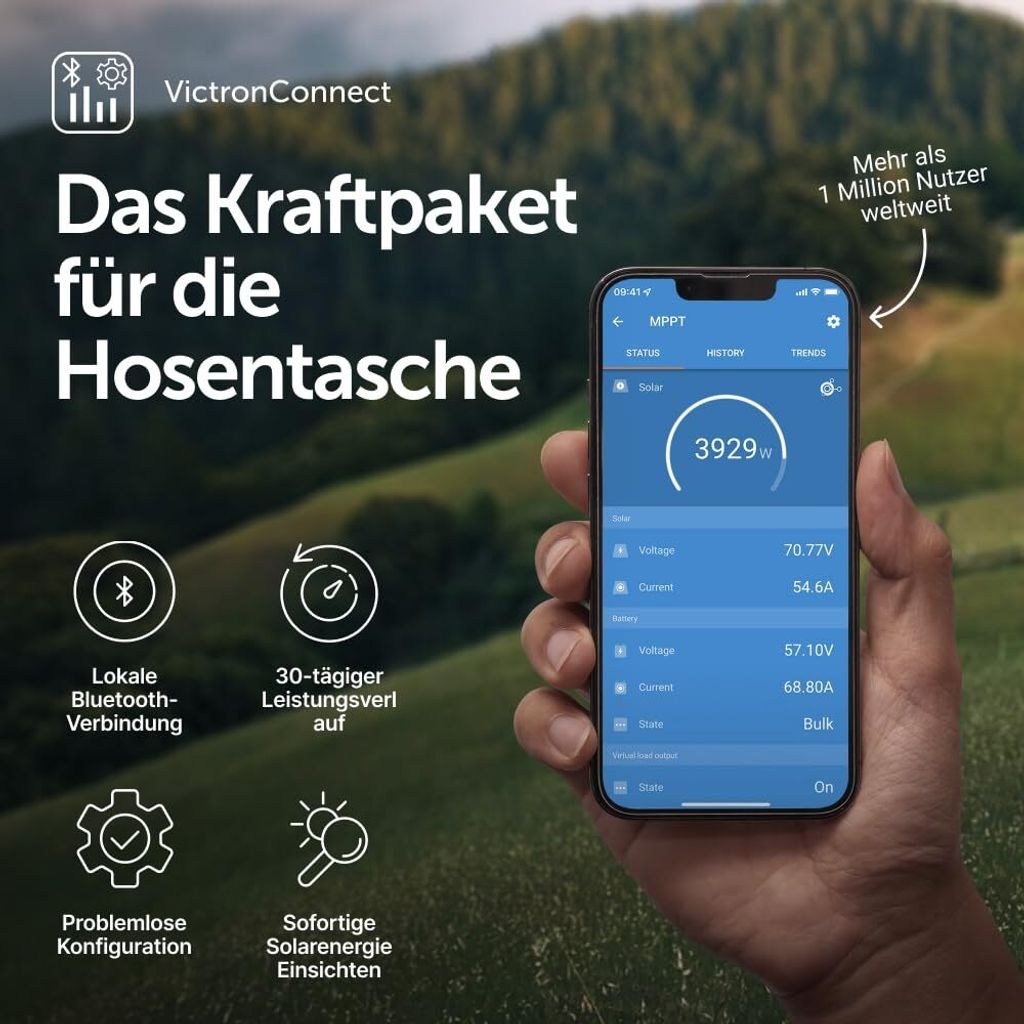

Über das integrierte Bluetooth Smart lassen sich Einstellungen und Betriebsdaten bequem mit der VictronConnect App überwachen und konfigurieren. Die integrierte VE.Direct-Schnittstelle ermöglicht zusätzlich die Einbindung in kompatible Victron-Energiesysteme und in Verbindung mit entsprechenden GX-Geräten das Remote-Monitoring über das Victron Remote Management (VRM) Portal.

Die passive Kühlung ermöglicht einen geräuschlosen und wartungsarmen Betrieb. Umfangreiche Schutzfunktionen sorgen gleichzeitig für hohe Betriebssicherheit. Damit eignen sich die SmartSolar MPPT Laderegler ideal für Wohnmobile, Caravans, Boote sowie stationäre und mobile Off-Grid- und Inselanlagen.

Technische Daten

• Herstellermodell: SCC110020160R

• Batteriespannung: 12 / 24 / 48 V

• Nennladestrom: 20 A

• Nominale PV-Leistung bei 12 V¹: 290 W

• Nominale PV-Leistung bei 24 V¹: 580 W

• Nominale PV-Leistung bei 48 V¹: 1160 W

• Max. Kurzschlussstrom der Solaranlage²: 20 A

• Automatische Lastabschaltung: Ja

• Max. PV-Leerlaufspannung: 100 V

• Spitzenwirkungsgrad: 98 %

• Eigenverbrauch bei aktivem Laden: 12 V: 26 mA ; 24 V: 20 mA ; 48 V: 19 mA

• Eigenverbrauch bei ausgeschaltetem Laden: 12 V: 10 mA ; 24 V: 8 mA ; 48 V: 7 mA

• Konstant-Ladespannung (Absorption): 14,4 V / 28,8 V / 57,6 V, regulierbar

• Erhaltungs-Ladespannung (Float): 13,8 V / 27,6 V / 55,2 V, regulierbar

• Ladealgorithmus: mehrstufig, adaptiv

• Ladealgorithmus: Mehrstufig, adaptiv

• Temperaturkompensation: -16mV/°C bzw. -32mV/°C

• Unterbrechungsfreier Laststrom: 20A

• Abschalten der Last bei geringer Spannung: 11,1V / 22,2V / 44,4V bzw. 11,8V / 23,6V / 47,2V oder BatteryLife

• Erneutes Verbinden der Last: 13,1V / 26,2V / 52,4V bzw. 14V / 28V / 56V oder BatteryLife

• Schutz: Ausgangskurzschluss / Übertemperatur

• Betriebstemperatur: -30 °C bis +60 °C

• Luftfeuchtigkeit: 95 %, nicht kondensierend

• Datenkommunikationsport: VE.Direct

• Stromanschlüsse: 6 mm² / AWG10

• Schutzklasse: IP43 (Elektronik), IP22 (Anschlussbereich)

• Gewicht (kg): 0,65

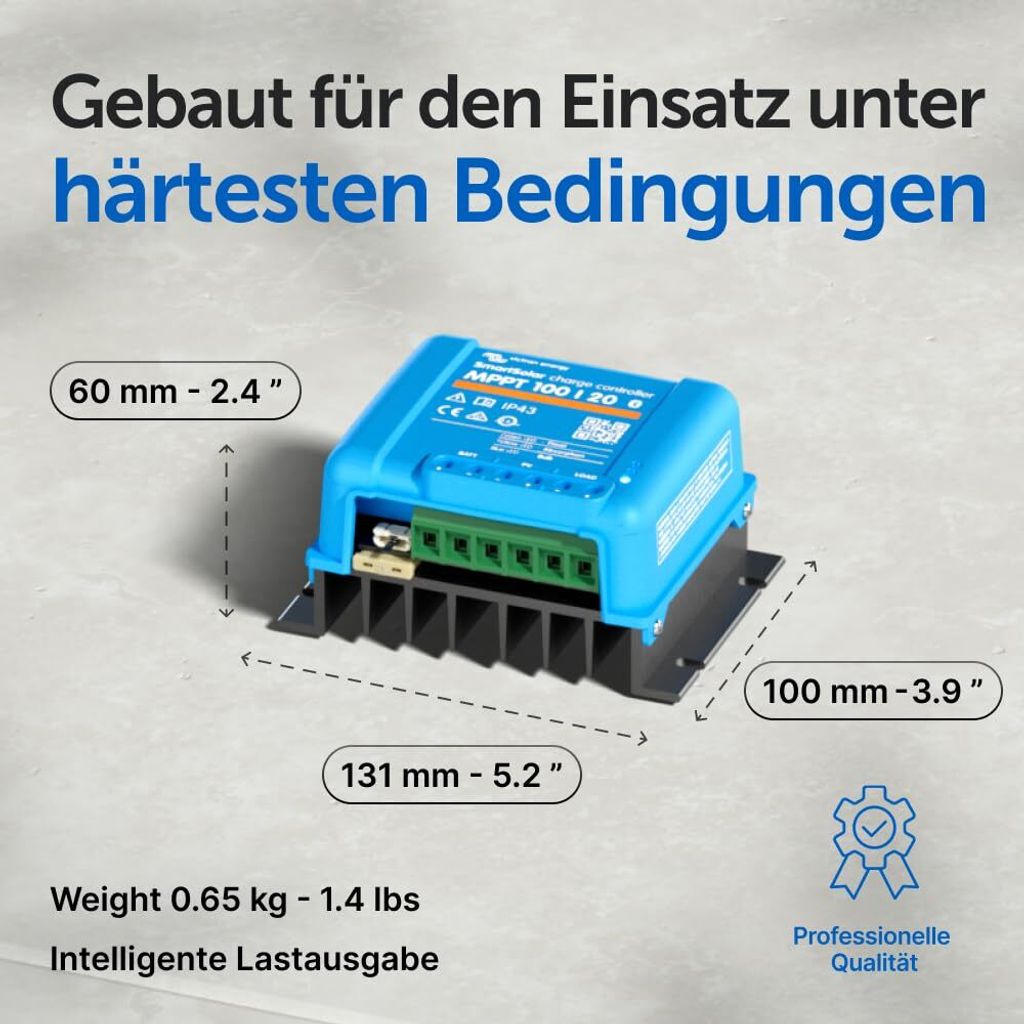

• Abmessungen (H × B × T) (mm): 100 × 131 × 60

• Sicherheit: EN/IEC 62109-1, UL 1741, CSA C22.2

• Gespeicherte Trenddaten: Batteriespannung, Batteriestrom, Batterietemperatur, Lastausgangsstrom, PV-Spannung und PV-Strom

• Speicherdauer der Trenddaten: 46 Tage

¹a Wenn mehr PV-Strom angeschlossen ist, begrenzt der Regler die Eingangsleistung

¹b Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

² Eine PV-Anlage mit einem höheren Kurzschlussstrom kann den Controller beschädigen.

Der Smartsolar 100/20-48 von Victron Energy (MPN SCC110020160R) ist eine MPPT Solar Laderegler mit 20A max. Ladestrom zum aufladen von 12V, 24V und 48V Batterien. Im Gegensatz zu der Bluesolar-Version verfügt die Smart Version über integriertes Bluetooth, was den Kauf eine Bluetooth Dongels überflüssig macht. Zusätzlich steht zur Kommunikation mit anderen Victron Geräten wie dem Color Control GX oder dem MPPT Control auch weiterhin ein VE.Direct Anschluss zur Verfügung.

Das integrierte Bluetooth in der SmartSolar Serie ist die drahtlose Lösung zum Setup, überwachen und aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten. Optional ist die MPPT WireBox-S 100-20 von Victron Energy die ideale Ergänzung für Ihren SmartSolar Laderegler. Mit ihm werden die Kabeleingänge, bzw. die Anschlussklemmen des Reglers sicher abgedeckt und so von äußeren Einflüssen und Berührung geschützt.

Die wichtigsten technischen Eigenschaften im Überblick

• 20A max. Ladestrom, für 12V und 24V Batterien geeignet
• nominale PV-Leistung bei 12V Systemen: 290W
• nominale PV-Leistung bei 24V Systemen:  580W
• nominale PV-Leistung bei 48V Systemen:  1160W
• 20A Lastausgang
• hoher Spitzenwirkungsgrad von 98%
• frei programmierbarer Batterie-Ladealgorithmus (über die e Victron Connect APP)
• Lichtdimm-Funktionen programmierbar (über die e Victron Connect APP)
• Ultraschnelles Maximum Power Point Tracking
• max. PV-Leerlaufspannung: 100V
• Ladealgorithmus: mehrstufig, adaptiv
• integriertes Bluetooth-Modul

Ultraschnelles Maximum Power Point Tracking

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.

Intelligenter Lastausgang

Ein Tiefentladen der Batterie lässt sich verhindern, indem sämtliche Lasten an den Lastausgang angeschlossen werden. Der Lastausgang trennt die Lasten ab, wenn die Batterie bis zu einem vorgegebenen Spannungswert entladen wurde. Alternativ lässt sich auch ein Algorithmus für intelligentes Batteriemanagement wählen: siehe BatteryLife.
Der Lastausgang ist kurzschlusssicher.

Battery Life: intelligentes Batteriemanagement

Ist der Solar-Lade-Regler nicht in der Lage, die Batterie innerhalb eines Tages bis zu ihrer vollen Kapazität aufzuladen, wechselt der Status der Batterie ständig zwischen "teilweise geladen" und "Ende der Entladung" hin und her. Dieser Betriebsmodus (kein regelmäßiges volles Aufladen) beschädigt eine Blei-Sa¨ure-Batterie binnen weniger Wochen oder Monaten.

Der Battery-Life Algorithmus überwacht den Ladezustand der Batterie und sofern erforderlich hebt er Tag für Tag den Schwellwert zum Abtrennen der Last an (d. h., die Last wird früher abgetrennt), bis die gewonnene Energie ausreicht, um die Batterie bis auf nahezu 100 % aufzuladen. Ab diesem Punkt wird der Schwellwert für das Abschalten der Last moduliert, so dass die Aufladung zu nahezu 100 % etwa einmal wöchentlich erreicht wird.

Lieferumfang:

1x Victron Energy Smartsolar MPPT 100/20-48 20A 12V 24V 48V Solar Laderegler
1x Bedienungsanleitung

Hinweis

Entgegen dieser Verwirrenden Angaben auf dem Gerät selbst, ist Dieses wie beschrieben sowohl für 12V und 24V – und mittlerweile nun auch für 48V Batteriebänke geeignet. Bis vor Kurzem waren dies noch getrennte Geräte – eins für 12V/24V und eins für 48V – diese beiden wurden nun zusammengefasst und Das Printing auf Gehäuse und Verpackung von der 48V Version übernommen

SmartSolar Laderegler MPPT 100/20 48V
Solarladeregler für 12-48V Batterien
Ultraschnelles Maximum Power Point Tracking (MPPT)

Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT-Regler den Energieertrag im Vergleich zu PWM-Ladereglern um bis zu 30% und im Vergleich zu langsameren MPPT-Reglern um bis zu 10%.
Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung.

Im Falle einer Teilverschattung können auf der Strom-Spannungskurve zwei oder mehr Punkte maximaler Leistung (MPP) vorhanden sein. Herkömmliche MPPTs neigen dazu, sich auf einen lokalen MPP einzustellen. Dieser ist jedoch womöglich nicht der optimale MPP. Der innovative Algorithmus des BlueSolar Gerätes wird den Energieertrag immer maximieren, indem er sich auf den optimalen MPP einstellt.
Hervorragender Wirkungsgrad

Kein Kühlgebläse. Maximaler Wirkungsgrad bei über 98%
Flexible Ladealgorithmen

Vollständig programmierbarer Ladealgorithmus (beachten Sie auch die Software-Seite auf unserer Website) sowie acht vorprogrammierte Algorithmen, die sich über einen Drehknopf auswählen lassen (weitere Einzelheiten finden Sie in unserem Handbuch).
Umfassender elektronischer Schutz

Überhitzungsschutz und Lastminderung bei hohen Temperaturen. Schutz gegen PV-Kurzschluss und PV-Verpolung. PV-Rückstromschutz.



Regelregler MPPT Victron 100/20 SmartSolar Bluetooth - Victron Energy VICTRON ENERGY 8719076043027 SR2120 Der MPPT VICTRON 100/20 SmartSolar Bluetooth der Marke Victron Energy ist darauf ausgelegt, eine zuverlässige und leistungsstarke Lösung zu bieten. Die untenstehenden Informationen basieren auf den bereitgestellten Daten und sind übersichtlich strukturiert für eine klare Lesbarkeit. Geeignet für alle Säure-, Gel-, AGM- oder Lithiumbatterien in 12 V, 24 V oder 48 V - Battery Life-System, das Lade- und Wartungszeiten anpasst, um die Lebensdauer der Batterie zu optimieren - Bis zu 290 W Leistung Vorteile - Vollständige technische Daten erhalten und übersichtlich strukturiert - Klare Präsentation für eine professionelle Katalogintegration - Für den Einsatz in Freizeitfahrzeugen geeignet Verwendung 1. Das Produkt gemäß den Herstellerempfehlungen installieren. 2. Stromversorgung und erforderliches Zubehör anschließen. 3. Funktion konfigurieren und vor der Nutzung testen.

Der Victron SmartSolar 100 / 20 ist der ideale Solar-Laderegler für effiziente Energiegewinnung. Er kombiniert innovative MPPT-Technologie, um den maximalen Ertrag aus deinen Solar-Modulen zu ziehen. Mit einer Leistung von bis zu 48 V und einem Ladestrom von 20 A sorgt er dafür, dass deine Batterien schnell und schonend aufgeladen werden.

Praktische Eigenschaften dieses Laderegler:

• Unterstützt 12, 24 und 48 VDC
• Erhält die Batteriefunktionalität
• Einfach zu montieren und zu bedienen

Eigenschaften

• Farbe: blau
• Höhe: 11,3 cm
• Tiefe: 6 cm
• Gewicht: 0,65 kg
• Breite: 10 cm
• Batteriespannung: 12 V
• Ladestrom: 20 A

Solarladeregler sind mit der zunehmenden Popularität von Solarmodulen in der Technikwelt immer wichtiger geworden.
Der Solarladeregler dient als Verbindungsstück zwischen dem Solarmodul, einer Batterie oder sonstigen gewünschten Geräten, die den Strom verbrauchen. Dies ermöglicht die Kontrolle über den Ladezustand der Batterie ganz unkompliziert. In dem Regler ist ein Überhitzungsschutz integriert, um den Solarladeregler und die damit verbundenen Geräte zu schützen.
Eine Steuerung per App mittels Bluetooth sorgt für einen noch höheren Komfort bei der Nutzung des Solarladereglers.

Wenn Sie Ihr Solarpanel optimal nutzen möchten, sollten Sie zu diesem mppt-Controller (Maximum Power Point Tracker, Point Tracker) greifen
Durch die MPPT-Technologie ist das Laden bis zu 30 % besser als mit einem Standard-Controller und die Akkus sind immer voll geladen.

Ein Solar-Ladegerät wird über Solar-Module mit Energie versorgt und speichert diese dann in Batterien. Unter Verwendung der neusten und schnellsten Technologie maximiert das SmartSolar diese Energiegewinnung und lenkt sie auf intelligente Weise, um die Batterien in so kurzer Zeit wie möglich voll aufzuladen. Das SmartSolar erhält die Funktionsfähigkeit der Batterie und verlängert so ihre Lebensdauer.

Der SmartSolar-Laderegler lädt sogar eine stark entladene Batterie wieder auf. Er kann mit einer Batteriespannung von nur 0 Volt arbeiten, vorausgesetzt, die Zellen sind nicht dauerhaft sulfatiert oder anderweitig beschädigt.

Sicherheitshinweise:

• Modelle: 12/24/48 Volt

Funktionen

• Markenkompatibilität:Victron Energy
• Bluetooth:Ja
• Spannungsüberwachung:Ja
• Geeignet für:Photovoltaikanlage
• Produkttyp:Laderegler
• Automatische Lasterkennung:Ja
• Spezielle Anwendung:VictronConnect

Design

• Produktfarbe:Blau
• Internationaler Schutzcode (IP):IP43
• Betriebstemperatur (TT):-30 - 60 °C
• LED-Anzeigen:Nein
• VE.Direct-Anschluss:Ja

Leistung

• Nennstrom:20 A
• Wirkungsgrad:98%
• DC-Batteriespannung:12 / 24 / 48 V
• Maximale PV-Leerlaufspannung: 100 V

Gewicht und Abmessungen

• Tiefe: 100 mm
• Gewicht: 650 g
• Breite: 131 mm
• Höhe: 60 mm

SmartSolar MPPT 100/20 (up to 48V)

Solarladeregler SmartSolar MPPT 100/20 mit BluetoothUnter Verwendung der neusten Technologie maximiert das SmartSolar die Energiegewinnung und lenkt sie auf intelligente Weise, um die Batterien in so kurzer Zeit wie möglich voll aufzuladen. Das Smart Solar erhält die Funktionsfähigkeit der Batterie und verlängert so ihre Lebensdauer.Der SmartSolar-Laderegler lädt sogar eine stark entladene Batterie wieder auf. Er kann mit einer Batteriespannung von nur 0 Volt arbeiten, vorausgesetzt, die Zellen sind nicht dauerhaft sulfatiert oder anderweitig beschädigt.Die SmartSolar-Serie verfügt im Gegensatz zur Version BlueSolar-Serie über eine bereits integrierten Bluetooth-Dongle, sodass der Ve.Direct Anschluss für den Anschluss des MPPT Control freibleiben kann. MPPT: Ultraschnelles Maximum Power Point TrackingDurch das permanente Überwachen der Spannung und des Stromausgangs Ihrer Solar(PV)-Module, stellt die Technologie des MPPT sicher, dass wirklich sämtliche verfügbare Energie den Modulen entnommen und gespeichert wird. Das macht sich vor allem bei diffusen Lichtverhältnissen oder teilweiser Bewölkung deutlich bemerkbar.Überwachung und Steuerung aus der FerneUmfangreichen Funktionen des SmartSolar MMPT-Ladegerät können aus der Ferne gesteuert und überwacht werden, indem ein Bluetooth Dongle angebracht wird und mit dem Smartphone oder einem anderen Gerät über VictronConnect gekoppelt wird.LastausgangDie Funktion 'Intelligenter Lastausgang' verhindert Schäden, die durch die Verwendung "leerer" Batterien verursacht werden. Sie können die Spannung konfigurieren, bei der das SmartSolar eine Last trennt - dadurch verhindern Sie eine übermäßige Entladung Ihrer Batterien.Und hier kommt der Clou: Das SmartSolar versucht jeden Tag, die Batterie wieder auf 100 % zu laden. Ist das nicht möglich - z. Bsp. bei schlechtem Wetter - hebt es den Spannungswert zur Abtrennung täglich an, bis es erfolgreich ist.Technische Daten: - Betriebstemperatur: -30°C bis 60°C - Wirkungsgrad: 98% - Batterie-Nennspannung (DC): 12/24 V - Solarmodul-Leistung max.: 290Wp@12V / 580Wp@24V - Ladestrom Batt. I / II max.: 20A - Maximale Solar-Leerspannung: 100V - Eigenverbrauch: 10mA - automatische Lastabschaltung: ja, maximal Last: 20A - Schutz gegen Überlast, Überhitzung, Verpolung: Ja - IP-Schutzklasse: IP43 & IP22WEEE-Nr.: 85639275
