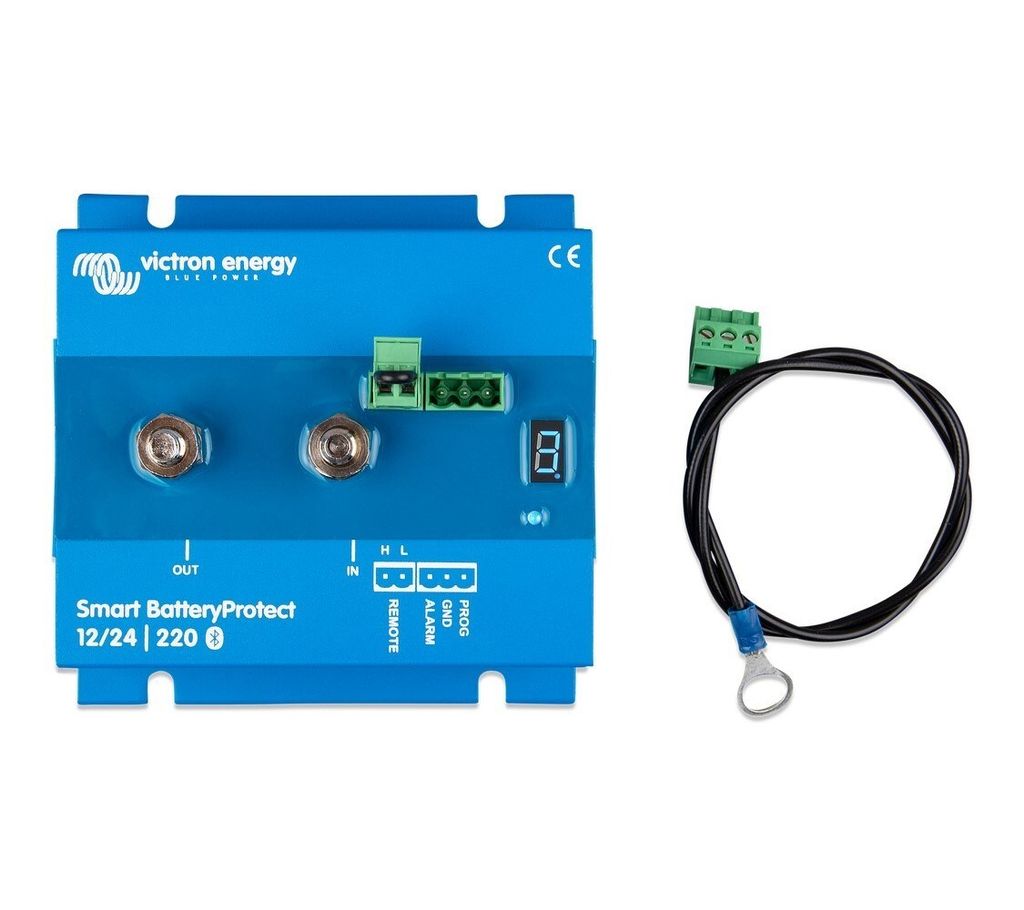

Victron Smart BatteryProtect 12/24V-220A Tiefenentladeschutz mit integrierter Bluetoothfunktion

Der Victron Battery-Protect BP-220 (MPN BPR122022000) trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen wird (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors etc. verfügt. Zusätzlichverfügt die BP Serie über einen Überspannungsschutz, der die Last bei 16V, bzw. 32V Batteriespannung abschaltet und vor schäden bewahrt. Der BP unterstützt AGM, Bleisäure, Gel und Lithium Batterien.

6 verschiedene Abschaltschwellen einstellbar

Der Batterie-Protect ist sehr flexibel kann auf verschiedene Abschaltspannungen eingestellt werden. Folgende Abschaltschwellen können am Gerät aktiviert werden: 10,5V / 21V, 10V / 20V, 9,5V / 19V, 11,25V / 22,5V, 11,5V / 23V,11,8V 23,6V

Dazu gibt es für die meisten Abschaltschwellen unterschiedliche Widereinschaltschwellen, die man wählen kann. Damit ist dieses Gerät die perfekte Schutzeinrichtung für Ihre Batterie und sorgt so für eine maximale Lebenszeit, denn die meisten Spannungwandler oder Laderegler haben zwar einen Unterspannungschutz, dieser greift jedoch erst bei schon ziemlich niedrigen Werten ein die meistens im Bereich von 10,5V / 21V liegen. Je höher diese Abschaltschwelle liegt, desto länger werden Sie Freude an Ihren Batterien haben, die in der Regel doch ziemlich kostenintensiv sind.

Auswahl der Abschaltschwelle

Je nach Batterietyp gelten verschiedene Mindestbatteriespannungen die eingehalten werden müssen um die Batterie nicht zu beschädigen. Für AGM/Gel Batterien empfehlen wir den Batteryprotect auf 11,5V Abschaltschwelle einzustellen. Für Lithiumbatterien (LifePo4) sind 12,0V Abschaltschwelle empfohlen. Je nach Einsatzzweck der Batterie kann es ggf. notwendig sein diese Grenzen zu verändern. Auch die Hersteller machen unterschiedliche Angaben zu Ihren Batterien. Informieren Sie sich daher immer beim Batteriehersteller welche Abschaltschwelle für Ihre Batterie die Richtige ist!

Wesentliche Produkteigenschaften zusammengefasst

• Für 12V und 24V Batterien mit automatischer Erkennung des Spannungsbereichs der Batteriebank
• 6 unterschiedliche Abschaltspannungen wählbar
• 220A maximaler Dauerstrom
• Einfache Programmierung  und Statusanzeige der Einstellungen über Siebensegmentanzeige
• Extra Modus für Lithium Akkus – in diesem Modus kann der BP durch das VE.Bus BMS gesteuert werden
• sehr niedriger Stromverbrauch
• Explosionsschutz durch integrierte MOSFET Schalter die die Relais ersetzen und damit die Gefahr von Funkenbildung auf Null reduzieren
• integrierter Alarmausgang

Ausgang für verzögerten Alarm

Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.

Lastabschaltungs- und Wiederanschlussverzögerung

Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet. Die Last wird 30 Sekunden nachdem die Batteriespannung den vorgegebenen Spannungswert zum Wiederanschließen überschritten hat, wieder angeschlossen.

Lieferumfang:
1x Victron BPR122022000 BP-220 Batterieschutz 220A 12V 24V
1x Bedienungsanleitung

Der VICTRON ENERGY Smart 12/24V-220A Protector Blue ist ein fortschrittliches elektronisches Gerät, das zum Schutz von Batterien und elektrischen Systemen in Fahrzeugen oder Marineanwendungen entwickelt wurde.Dieser intelligente Schutz ist sowohl für 12V- als auch für 24V-Systeme geeignet, wodurch er vielseitig einsetzbar und an eine Vielzahl von Batteriekonfigurationen anpassbar ist. Sein kompaktes und intelligentes Design ermöglicht eine einfache Installation und Integration in bestehende elektrische Systeme und bietet den Benutzern maximalen Komfort.Der VICTRON ENERGY Smart 12/24V-220A Protector Blue verfügt über eine integrierte Bluetooth-Verbindung, die es den Benutzern ermöglicht, das Gerät über die VictronConnect-App aus der Ferne zu überwachen und zu steuern. Dies bietet Echtzeitinformationen über den Batteriestatus, die Ladespannung, den Strom und andere wichtige Parameter, wodurch die Benutzer fundierte Entscheidungen treffen und die Batterieleistung optimieren können. Er verfügt außerdem über eine Funktion zur Unterspannungsabschaltung (LVD), die eine übermäßige Entladung der Batterie verhindert, indem die Last abgeschaltet wird, wenn die Batteriespannung auf ein voreingestelltes Niveau abfällt. Mit seinem intelligenten Design, den einfachen Überwachungsmöglichkeiten und den umfassenden Schutzfunktionen bietet er den Benutzern ein beruhigendes Gefühl, indem er ihre wertvollen Batterien und elektrischen Systeme schützt.

Die Bedienelemente und Schnittstellen sind ein wichtiges Zubrhör zu den Wechselrichtern. Das Kontrollieren und Anpassen des Wechselrichters wird durch die Bedienelemente und Schnittstellen sehr vereinfacht .Grund dafür ist der verständliche Aufbau von dem diesen.
Durch die Bedienelemente und Schnittstellen können Vorgänge zwischen zwei Geräten reibungslos ablaufen - und dass auch noch ganz nach Ihren vorher eingestellten Bedürfnissen.

Funktionen

• Entladeschutz:Ja
• Automatische Spannungserkennung:Ja
• Überspannungsschutz:J
• Einwegkommunikation:Ja
• Dedizierte Anwendung:VictronConnect
• Funkenschutz:Ja
• Einstellung der Ein-/Ausschaltstufen:9 vordefinierte Stufen
• Ein- und Ausschaltverzögerung bei eingestellter Spannung:30 Sekunden
• Kompatibel mit:Lynx DC
• Geeignet für:Photovoltaikanlage
• Automatischer Ein-/Ausschalter:Ja
• Bluetooth Low Energy (BLE):Ja
• Spannungsüberwachung:Ja
• Produkttyp:Batterietrennschalter

Design

• Anzahl der VE.Bus-Anschlüsse:1
• Mitgelieferte Kabel:Stecker mit vormontiertes DC-Minuskabel
• LED-Anzeigen:Nein
• Alarmeingang/-ausgang:Ja
• Montagetyp:M8
• Internationaler Schutzcode (IP):IP67
• Eingebautes Display:Ja
• Produktfarbe:Blau

Leistung

• Maximaler Dauerlaststrom:220 A
• Maximaler Strom:600 A
• DC-Batteriespannung:12 / 24 V
• Betriebsspannungsbereich:6 - 35 V

Gewicht und Abmessungen

• Höhe:60 mm
• Tiefe:121 mm
• Breite:123 mm
• Gewicht:800 g

Victron Energy Smart Battery Protect 12/24V--220A BPR122022000 Batterietrenner (BPR122022000)
