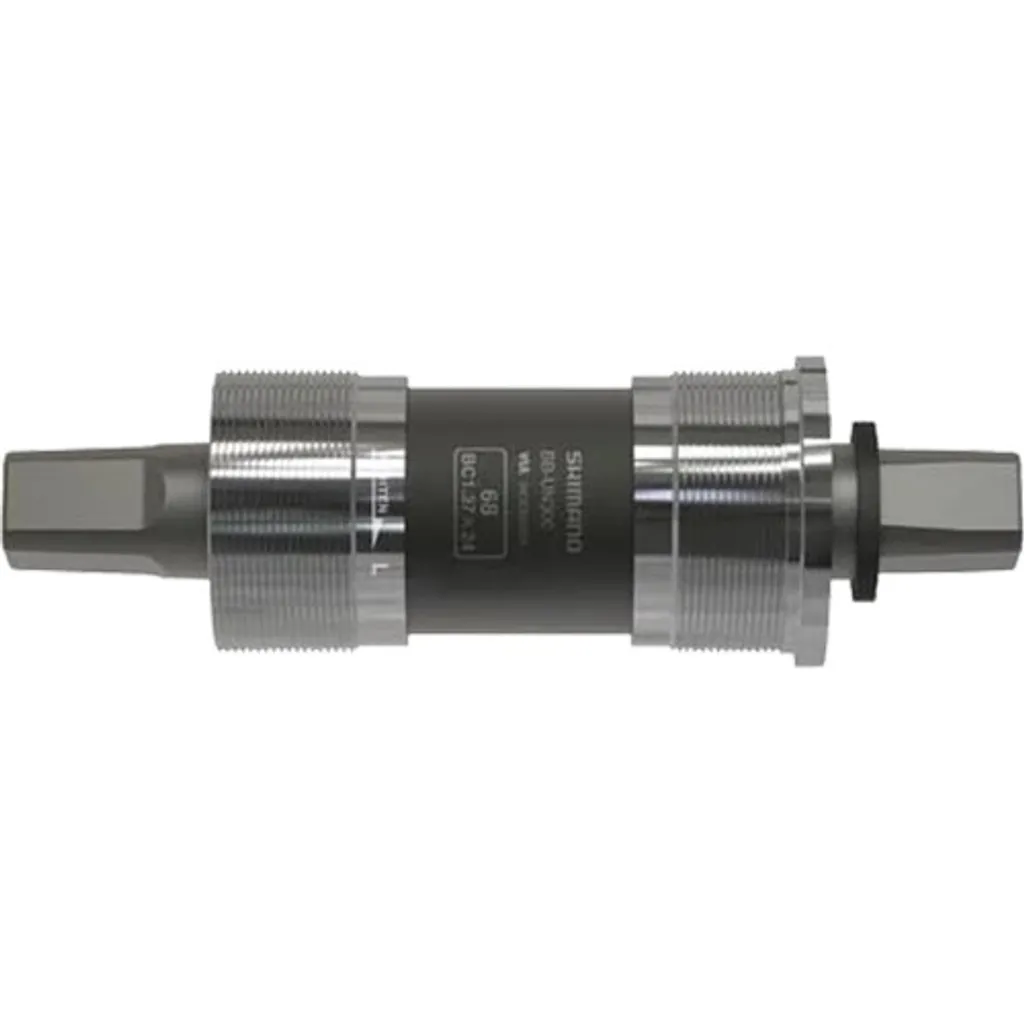

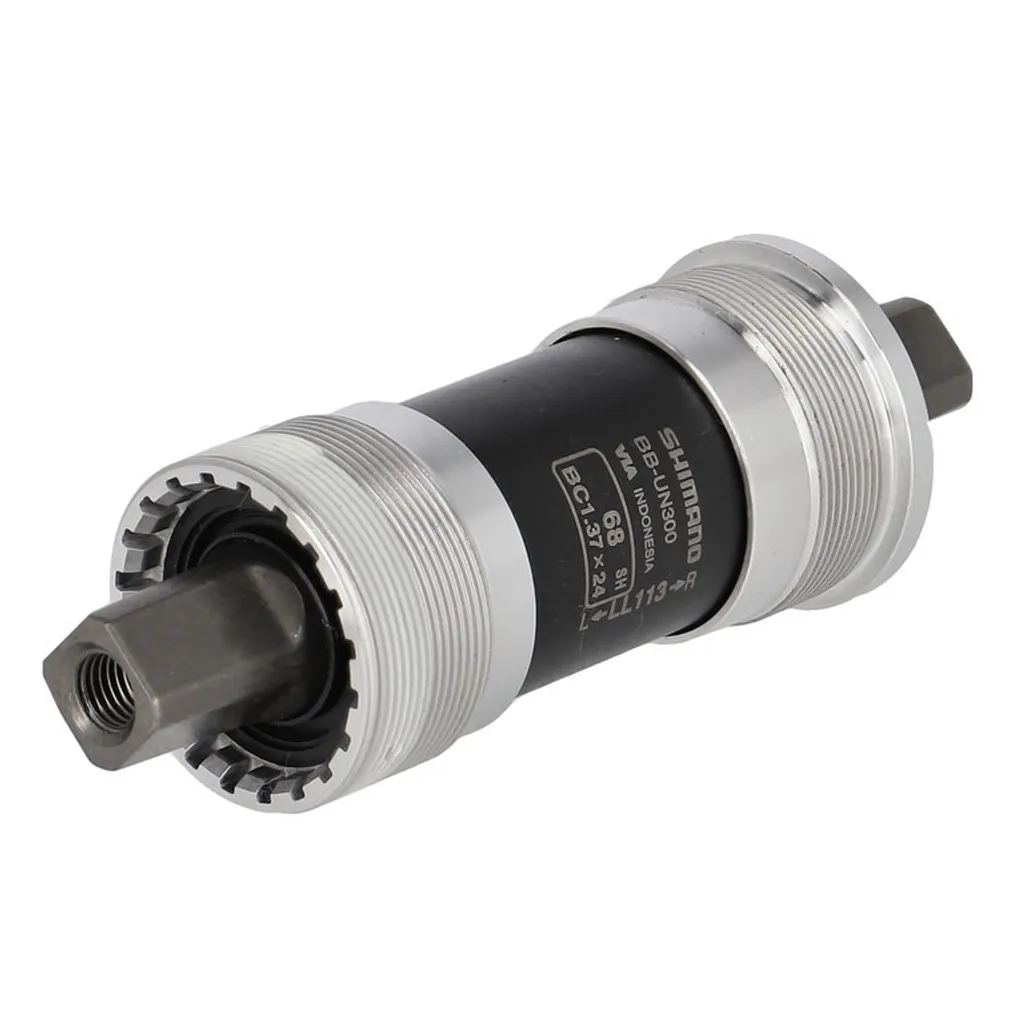

Shimano BSA113mm/68mm BB-UN300 Vierkant-Kurbelachse

Die FF1502A -Halterung Shima Un300 BSA ist eine hochwertige und leistungsorientierte Bodenhalterung von Shimano. Es ist mit einer quadratischen Achse für eine größere Stabilität der Kettenlinie ausgestattet, dank des Stabilisators der Kettenlinie. Die Halterung ist für Standardversionen geeignet und besteht aus Aluminium. Es hat einen BSA -Gewinde (BC 1,37) und wird ohne untere Brandschrauben geliefert. Die Shimano Bottom Bracket BB-UN300 Quadratmeter ist eine zuverlässige Wahl für die Shimano Bottom Bracket/Bracketas Un300 BSA 68-113 Square D-NL.

• Shimano -Bodenhalterung mit hoher Qualität/leistungsorientiert mit quadratischer Achse
• Größere Stabilität der Kettenlinie mit Kettenlinienstabilisator
• Version: Standard
• Adaptermaterial: Aluminium
• Thread: BSA (BC 1.37)
• Geliefert ohne untere Brandschrauben

Shimano BSA 117,5/68 mm BB-UN300 Vierkant-Innenlager

- Gruppe: Alivio
- Disziplin: MTB
- Montagetyp: Vierkant
- Achslänge: 127,5 mm
- Tretlagerbreite: 68 mm
- Gewindetyp: BSA

BSA-Gewinde. Shimano BB-UN300-Tretlager mit 113 mm langer Vierkantachse und 68 mm langem

Gehäuse – Aluminium-Tretlagerschalen



. Schrauben sind nicht im Lieferumfang enthalten.

Shimano Innenlager BB-UN300 113mm

• Vierkant
• BSA
• Modell:BB-UN300
• Länge - 113 mm (LL113)
• Gehäusebreite - 68 mm
• Montageart - Geschraubt
• für Kettenkasten geeignet - NEIN
• ohne Kurbelschrauben
• EBBUN300B13X

znacka: Shimano

Rozmery: 5,0 x 4,5 x 13,5 cm

Marke: SHIMANO.

Produktname: UN-300 BSA Innenlager.

Spezifikationen:

-SHIMANO Innenlager ´´BB-UN300´´SB-verpackt, Vierkant, Aluminium-Konterschale, BSA 1.37x24.

Das Shimano BB-UN300 Innenlager bietet zuverlässige Performance für gängige Mountainbike- und Trekking-Kurbelgarnituren. Mit 68 mm Achsbreite und 113 mm Achslänge ist es für geschraubte BSA (BC1.37) Tretlagergehäuse geeignet.

• Achsbreite: 68 mm
• Achslänge: 113 mm
• Montage: geschraubt
• Ausführung: Vierkant
• Schalendurchmesser: BSA (BC1.37)

Shimano Innenlager

BB-UN300

Achslänge: 113 mm | EBBUN300B13X

abgedichtetes Kompaktinnenlager

Gehäusebreite: 68 mm

BB-Typ: Vierkant (JIS)

Schalendurchmesser: BSA (BC 1.37)

Material: Innenlager (Stahl) | Lagerschalen (Aluminium)

Das BB-UN300 Fahrrad Tretlager ist ein hochwertiges, leistungsstarkes Vierkant-Innenlager des Herstellers Shimano.

Das Lager wird ohne Befestigungsschrauben geliefert.

Technische Daten:
Hersteller:	Shimano
Modell:	BB-UN300
Farbe:	schwarz/silber
Material:	Stahl
Adaptermaterial:	Aluminium
Gehäusebreite:	68 mm
Schalendurchmesser:	BSA (BC 1.37)
Achslänge:	110 mm, 113 mm, 115 mm, 118 mm, 122 mm, 122,5 mm , 127 mm
Montage:	geschraubt, geschraubt (für E-Typ)
BB-Typ:	Vierkant
Gewicht:	290 g
Lieferumfang:	1 Innenlager

Gekapselter Vierkant-Mittelschäkel BB-UN300, Länge 113mm, englisches Gewinde BSA, ohne Klemmschrauben für Griffe. Für 68mm Rahmenbreite Typ: MTB, Gesamtpaketgewicht: 120g, Länge/Durchmesser: 68x113mm, Befestigungsart: BSA, Vierkant, Grau/Schwarz, ohne Schrauben, Material: Stahl/Kunststoff

• EAN:4550170619329

Shimano Innenlager Innenlager BB-UN300 Vierkant BSA

Modell	Achslänge	BB-Typ	Gehäusebreite	Montage	Schalendurchmesser
BB-UN300	107 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	110 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	110 mm	Vierkant	68 mm	geschraubt (f. Kettenkasten)	BSA (BC 1.37)
BB-UN300	113 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	115 mm	Vierkant (m. Befestigungsschraube)	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	117 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	118 mm	Vierkant (m. Befestigungsschraube)	68 mm	geschraubt (f. Kettenkasten)	BSA (BC 1.37)
BB-UN300	122 mm	Vierkant	68 mm	geschraubt (f. Kettenkaste)	BSA (BC 1.37)
BB-UN300	122,5 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	122,5 mm	Vierkant	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	122,5 mm	Vierkant	68 mm	geschraubt (f. E-Typ)	BSA (BC 1.37)
BB-UN300	127 mm	Vierkant (m. Befestigungsschraube)	68 mm	geschraubt	BSA (BC 1.37)
BB-UN300	127,5 mm	Vierkant	68 mm	geschraubt (f. Kettenkasten)	BSA (BC 1.37)
BB-UN300	113 mm	Vierkant	73 mm	geschraubt	BSA (BC 1.37)
BB-UN300	118 mm	Vierkant	73 mm	geschraubt	BSA (BC 1.37)
BB-UN300	122 mm	Vierkant (m. Befestigungsschraube)	73 mm	geschraubt	BSA (BC 1.37)
BB-UN300	122,5 mm	Vierkant	73 mm	geschraubt	BSA (BC 1.37)

Shimano ist wohl eine der weltweit bekanntesten Firmen im Fahrradbereich. Kaum ein anderer Hersteller hat so einen hohen Verbreitungsgrad wie der aus Japan stammende Komponentenhersteller. Seit 1921 gehen unzählige Innovationen und Produktgruppen auf die Entwicklung von Shimano zurück, wie z. B. die erste kommerzielle Schaltungsgruppe für Mountainbikes, die legendäre XT. Shimano bietet in jedem Segment, in jeder Qualität und in jeder Preisklasse entsprechende Produkte an – kein Wunder also, dass sie seit Jahren Weltmarktführer bei Fahrradkomponenten sind.

• Ausführung: BSA 68 (113 mm)
• Verwendung: MTB, Trekking, Tour
• Technik: Vierkant-Innenlager
• Gewicht: ca. 255 g
• Lieferumfang: 1 x Innenlager komplett

SHIMANO - Vierkant-Innenlager - MTB - Standard-Struktur

Vierkant-Innenlager

&bull Hochwertiges/leistungsstarkes Vierkant-Innenlager von SHIMANO

&bull Stabilere Kettenlinie dank Stabilisator

&bull 3 Versionen erhältlich

&bull Standard, E-Type und Kettenkastenvarianten

&bull Adaptermaterial: Aluminium

BB-Typ Vierkant

Gehäusebreite 68 mm

Schalendurchmesser BSA (BC 1.37)

Achslänge 113 mm

Montage Geschraubt

SHIM.INNENLAGER UN300 BSA 68/113 4-K

Shimano Innenlager

• Modell BB-UN300
• Achse Vierkant
• Länge 113 mm
• Lagerschalen Schraubschalen
• Gewinde BSA 68 mm (BC 1.37)
• Kurbelschrauben ohne
• Verpackung Verkaufskarton

SHIMANO BB-UN300 Vierkant-Innenlager BSA 68 x 113 mm. Inhaltsangabe. Das SHIMANO BB-UN300 ist ein geschraubtes Patronen-Innenlager für Fahrradrahmen mit 68 mm breitem BSA-Tretlagergehäuse und Kurbelgarnituren mit Vierkantaufnahme. Die integrierte Achse besitzt eine Länge von 113 mm. Durch die gekapselte Bauweise bilden Achse und Lager eine zusammenhängende Einheit, die bei Verschleiß vollständig ausgetauscht wird. Ein Kettenlinienstabilisator unterstützt eine gleichmäßige Positionierung der Kurbel und damit einen zuverlässig arbeitenden Antrieb. Vor dem Kauf müssen Gehäusebreite, Gewinde, Achslänge und Kurbelaufnahme exakt mit dem vorhandenen Fahrrad übereinstimmen.. Features und Highlights. Die 113 mm lange Vierkantachse ist für kompatible Kurbelgarnituren mit entsprechend vorgegebener Achslänge ausgelegt.. Das englische BSA-Gewinde BC 1.37 x 24 passt in geeignete Fahrradrahmen mit 68 mm Tretlagergehäuse.. Die geschlossene Patronenbauweise vereint Achse und Lager in einer wartungsarmen Austauscheinheit.. Der integrierte Kettenlinienstabilisator unterstützt eine gleichmäßige Ausrichtung des Fahrradantriebs.. Der Aluminiumadapter verbindet eine präzise Gewindemontage mit einer korrosionsbeständigen Materialausführung.. Die Standardversion ist für Fahrräder ohne E-Type-Umwerferbefestigung oder spezielle Kettenkastenaufnahme vorgesehen.. Produkteigenschaften. Eigenschaft. Angabe. Marke. SHIMANO. Produktart. Patronen-Innenlager. Modell. BB-UN300. Herstellerartikelnummer. EBBUN300B13X. EAN / GTIN. 4550170619329. Bauform. Standard. Achsaufnahme. Vierkant. Achslänge. 113 mm. Tretlagergehäusebreite. 68 mm. Gewindetyp. BSA / englisches Gewinde. Gewindemaß. BC 1.37 x 24 TPI. Montageart. Geschraubt. Adaptermaterial. Aluminium. Kettenlinienstabilisator. Vorhanden. Montagewerkzeug. SHIMANO TL-UN74-S oder kompatibles Werkzeug. Häufige Fragen zum Produkt. Für welche Fahrräder passt das SHIMANO BB-UN300 68 x 113 mm?. Das Innenlager passt in geeignete Rahmen mit 68 mm breitem BSA-Tretlagergehäuse. Zusätzlich muss die Kurbel für eine Vierkantachse mit 113 mm Länge ausgelegt sein. Die Fahrradart allein reicht für eine sichere Kompatibilitätsprüfung nicht aus.. Was bedeutet die Angabe 68 x 113 mm beim BB-UN300?. Die Angabe 68 mm bezeichnet die Breite des Tretlagergehäuses im Fahrradrahmen. Der Wert 113 mm steht für die Gesamtlänge der integrierten Vierkantachse, auf der die beiden Kurbelarme montiert werden.. Kann eine andere Achslänge verwendet werden?. Eine abweichende Achslänge verändert die Position der Kurbelarme und die Kettenlinie. Deshalb sollte ausschließlich die vom Kurbel- oder Fahrradhersteller vorgesehene Länge verwendet werden. SHIMANO bietet das BB-UN300 in mehreren Achslängen und Gehäusevarianten an.. Wie wird das SHIMANO BB-UN300 montiert?. Zuerst wird der Hauptkörper und anschließend der linke Adapter mit einem geeigneten Innenlagerwerkzeug eingeschraubt. SHIMANO nennt für Hauptkörper und Adapter ein Anzugsdrehmoment von jeweils 50 bis 70 Nm. Die Montage sollte fachgerecht und mit geeignetem Drehmomentschlüssel erfolgen.. Sind Kurbelbefestigungsschrauben enthalten?. Bei der Ausführung EBBUN300B13X sind keine Kurbelarmschrauben als Bestandteil bestätigt. Vorhandene Schrauben dürfen nur weiterverwendet werden, wenn Zustand, Gewinde und Ausführung zur Kurbel und Achse passen.. Fazit. Das SHIMANO BB-UN300 mit 68 mm Gehäusebreite und 113 mm Vierkantachse eignet sich als Austauscheinheit für exakt passende BSA-Rahmen und Kurbelgarnituren. Die gekapselte Bauweise, der Aluminiumadapter und der Kettenlinienstabilisator schaffen eine wartungsarme Grundlage für eine gleichmäßige Kraftübertragung.. Lieferumfang. Ein SHIMANO BB-UN300 Patronen-Innenlager mit 113 mm Vierkantachse. Linker BSA-Adapter für ein 68 mm breites Tretlagergehäuse. Kurbelarmschrauben und Montagewerkzeug sind nicht enthalten.

Dies ist eine automatische Übersetzung durch eine Software:Rechteckige untere Halterung. Länge 113 mm geeignet für Rahmen mit BSA-Gewinde (68 mm)

Modell: BB-UN300 BB-Typ: Vierkant Gehäusebreite: 68 mm Schalendurchmesser: BSA (BC 1.37) Achsenlänge: 113 mm Montage: Geschraubt

SHIMANO Kompaktinnenlager BBUN300 4Kant

SHIMANO Innenlager "BB-UN300" SB-verpackt, 4-kant, Konterschale aus Aluminium, BSA 1,37 x 24

Das BB-UN300 von Shimano ist der offizielle Nachfolger des Shimano BB-UN55 Innenlager und kommt nun mit der zweiten Innenlagerkappe aus Stahl, statt aus Kunststoff und bietet höherwertige Lager. Verbaut sind ABEC 3 statt der vorher verbauten ABEC 1 Lager. Gehäusebreite: 68 mm Achsbreiten: 107 mm, 110 mm, 113 mm, 115 mm, 117 mm, 118 mm, 122,5 mm, 127 mm Materialen: Stahl (Achse) Achsaufnahme: Vierkant Nachfolger des Shimano BB-UN55 Innenlagers unterschiedliche Achsbreiten für Kurbeln und Kettenlinien
