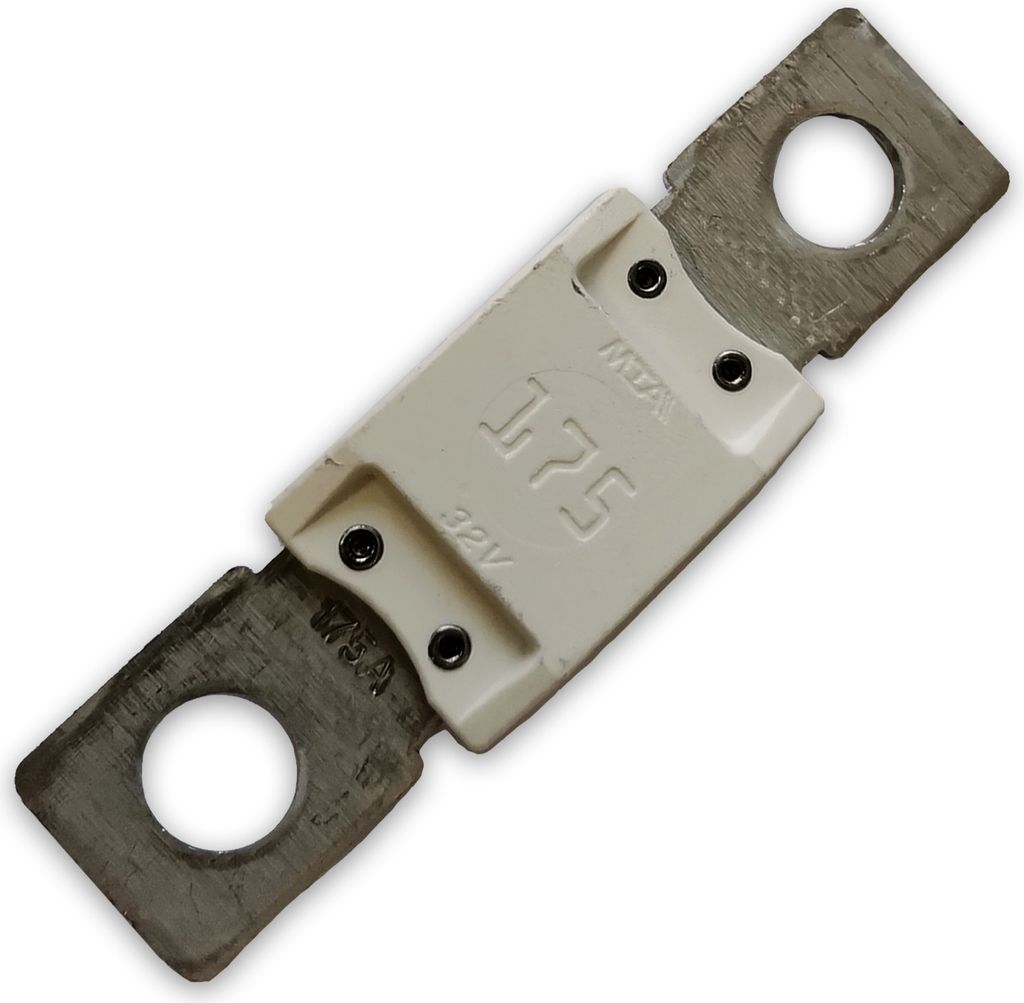

Die 175A MEGA Sicherung für 12V- und 24V-Gleichstromsysteme schützt Batterie-, Haupt- und Versorgungsleitungen vor Überstrom und Kurzschluss. Die verschraubte Streifensicherung mit M8-Anschluss eignet sich für Fahrzeuge, Wohnmobile, Boote, Solarsysteme, Maschinen und andere Niedervolt-DC-Anwendungen mit hohem Strombedarf.
Die träge Auslösecharakteristik ermöglicht den Einsatz in Stromkreisen, in denen kurzzeitig erhöhte Einschalt- oder Lastströme auftreten können. Die MEGA-Bauform mit 50,8 mm Lochabstand verbindet eine hohe Strombelastbarkeit mit einer mechanisch stabilen Schraubverbindung.
Technische Daten:
- Hersteller: MTA
- Herstellernummer: 0601175 / 0701175
- Serie: MegaVAL®
- Typ: MEGA Sicherung, Hochstromsicherung, Streifensicherung, Batteriesicherung, KFZ Sicherung, Schraubsicherung
- Weitere Handels- und Suchbezeichnungen: MEGA, BF2
- Nennstrom: 175 A
- Nennspannung: 32 V DC
- Geeignet für: 12V- und 24V-Gleichstromsysteme
- Auslösecharakteristik: träge
- Ausschaltvermögen: 2.000 A bei 32 V DC
- Spannungsabfall: ca. 80 mV
- Kaltwiderstand: ca. 0,3 mΩ
- i²t-Wert: ca. 303.000 A²s
- Farbe: Weiß
- Stromart: Gleichstrom DC
- Gehäusematerial: PA6T/66-GF30 (glasfaserverstärktes Polyamid, Brandklasse V0)
- Kontaktmaterial: Zinklegierung
- Kontaktbeschichtung: verzinnt
- Befestigung: 2 × M8
- Anzugsdrehmoment: 12 ±1 Nm
- Bohrungsdurchmesser: ca. 8,5 mm
- Lochabstand: ca. 50,8 mm
- Abmessungen (L×H×B): ca. 68,6 × 16,3 × 10,6 mm
- Temperaturbereich: -40 °C bis +125 °C
- Norm: ISO 8820-5
Was diese MEGA Sicherung auszeichnet:
- 175A Hochstromabsicherung: für entsprechend dimensionierte Batterie-, Haupt- und Versorgungsleitungen
- Träge Auslösecharakteristik: toleriert kurzzeitige Stromspitzen innerhalb der vorgesehenen Kennlinie
- Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
- M8-Schraubanschluss: belastbare elektrische und mechanische Verbindung im passenden Sicherungshalter
- 50,8 mm Lochabstand: passend für gängige MEGA- und MegaVAL-Halter
- Kontaktmaterial Zinklegierung, verzinnt: geringer Übergangswiderstand und Schutz gegen Korrosion
- PA6T/66-GF30-Gehäuse: form- und temperaturbeständig im Bereich von -40 °C bis +125 °C
- Farbkennung Weiß: Sicherungswert bleibt auch im eingebauten Zustand erkennbar
Typische Einsatzbereiche:
- Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
- Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
- Car-HiFi: Endstufen, Leistungsverstärker und zusätzliche Stromverteiler
- Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
- Solar und Photovoltaik: Niedervolt-Batteriestromkreise und DC-Verteilungen
- Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
- Land- und Baumaschinen: Steuerungen, Anbaugeräte und leistungsstarke DC-Verbraucher
Beschreibung:
Eine MEGA Sicherung mit 175A wird dort eingesetzt, wo Ströme abzusichern sind, für die MIDI- oder Flachstecksicherungen nicht mehr ausgelegt sind. Die Streifensicherung wird mit zwei M8-Schraubanschlüssen befestigt und ermöglicht dadurch eine dauerhaft belastbare Kontaktierung auch bei großen Leitungsquerschnitten.
Mit einer maximalen Betriebsspannung von 32 V DC eignet sich die Sicherung für 12V- und 24V-Bordnetze. Typische Anwendungen sind Hauptleitungen ab der Batterie, Zweitbatteriesysteme, Wechselrichter, Ladebooster, Stromverteiler und leistungsstarke Verbraucher in Fahrzeugen, Wohnmobilen, Booten und Maschinen.
Die träge Charakteristik ist bei Verbrauchern hilfreich, die beim Einschalten kurzzeitig einen deutlich höheren Strom aufnehmen. Welcher Sicherungswert tatsächlich erforderlich ist, richtet sich jedoch immer nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation.
Hinweise zur Auswahl und Verwendung:
- Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
- Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
- Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
- Nur in einem geeigneten MEGA- oder MegaVAL-Sicherungshalter verwenden.
- Vor Montage oder Austausch die Stromversorgung vollständig trennen.
- Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
- Schraubverbindungen fest anziehen, ohne Sicherung oder Halter mechanisch zu beschädigen.
- Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen.
- Bei unklarem Zustand kann die ausgebaute Sicherung mit einem Multimeter auf Durchgang geprüft werden.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
- Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
- Nicht für Netzspannung und nicht für Wechselstrom geeignet.
- Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
- Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
- Sicherung niemals überbrücken, verändern oder manipulieren.
- Von Kindern fernhalten.
Lieferumfang:
- 1 × MEGA Sicherung 175 A, weiß
Häufige Fragen:
Ist die 175A MEGA Sicherung für 12V und 24V geeignet?
Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.
Wofür wird eine 175A Batteriesicherung verwendet?
Sie kann zur Absicherung entsprechend dimensionierter Batterie-, Haupt- und Versorgungsleitungen eingesetzt werden, beispielsweise in Wohnmobilen, Booten, Nutzfahrzeugen, Car-HiFi-Anlagen oder Solarsystemen.
Was bedeutet träge bei einer Sicherung?
Eine träge Sicherung toleriert kurzzeitige Stromspitzen innerhalb ihrer Kennlinie, bevor sie auslöst. Das ist bei Verbrauchern mit hohem Einschaltstrom von Vorteil, etwa bei Wechselrichtern oder Kompressoren.
Passt die Sicherung in einen MEGA- oder BF2-Halter?
MEGA-Sicherungen werden im Handel auch unter Bezeichnungen wie MEGA oder BF2 geführt. Da sich Sicherungssysteme je nach Hersteller unterscheiden können, sollten vor dem Austausch immer Abmessungen, Lochabstand und Befestigung des vorhandenen Halters geprüft werden.
Wie wähle ich den richtigen Sicherungswert?
Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.
