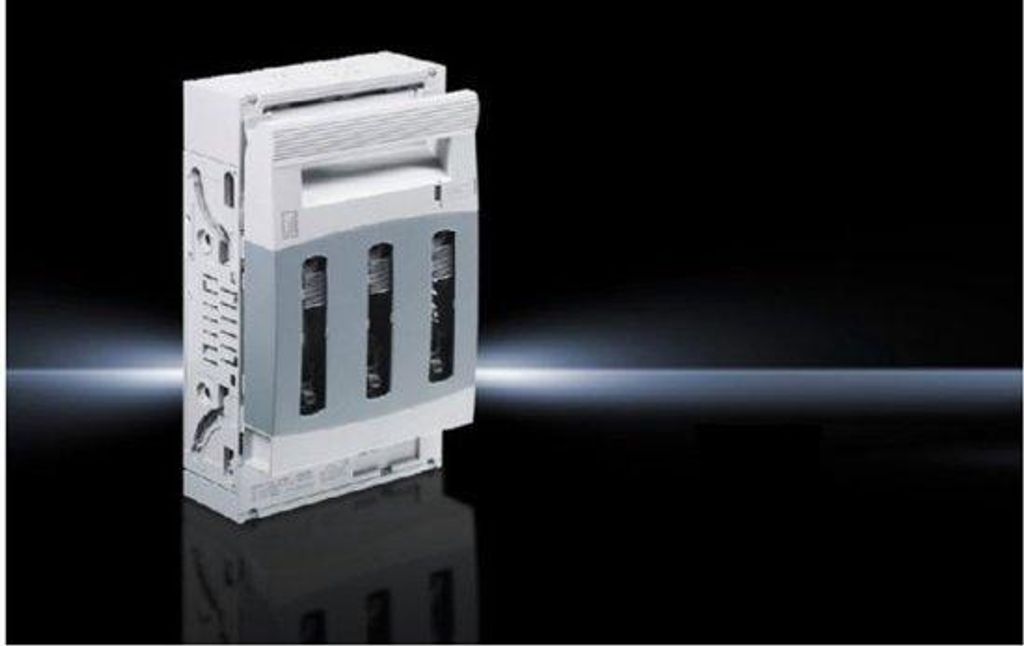

Rittal NH-Trenner Gr.1 250A SV 9344110 690V f.MPL Schraube M10

Rittal NH1-Sicherungslasttrenner SV 9344.110

Hersteller:Rittal
Bezeichnung:NH1-Sicherungslasttrenner 3p. Schraube M10
Typ:SV 9344.110
Ausführung als Hauptschalter:nein
Ausführung als Sicherheitsschalter:nein
Max. Bemessungsbetriebsspannung Ue bei AC:690 V
Bemessungsdauerstrom Iu:250 A
Geeignet für Sicherungseinsätze:sonstige
Polzahl:3
Mit Sicherungsüberwachung:nein
Anschlussart Hauptstromkreis:Schraubanschluss
Geeignet für Bodenbefestigung:nein
Geeignet für Frontbefestigung:ja
Geeignet für Sammelschienenaufbau:ja
Ausführung des Betätigungselements:Deckelgriff
Position des Betätigungselements:vorne
Motorantrieb optional:nein
Motorantrieb integriert:nein
Ausführung als NOT-AUS-Einrichtung:nein
Schutzart (IP), frontseitig:IP20

Rittal NH1-Sicherungslasttrenner SV 9344.110: weitere Details

SV NH-Sicherungslasttrenner, Gr. 1, 250 A, 690 V, 3-polig, Schraube M10, für Montageplattenaufbau

Geliefert wird: Rittal NH1-Sicherungslasttrenner 3p. Schraube M10 SV 9344.110, Verpackungseinheit: 1 Stk., EAN: 4028177540606

Nennspannung:

690 V

Nennstrom:

250 A

:

IEC/DIN EN 60 947-3 DIN EN 60 269-2

Breite:

184 mm

Höhe:

298 mm

Gewicht:

2,14 kg

Paketgewicht:

2,14 kg

Rittal SV-Sicherungslasttrenner, Typ Sicherungslasttrenner, max. Nennbetriebsspannung Ue bei 690V, Nennstrom Iu 250A, bedingte Nennkurzschlussstrom Iu 100kA, zulässige Kurzschlussstrom Icw 100kA, Nennleistung AC-23, 400V, 3-polig.

•

• Bemessungsstrom: 250 A
• Bemessungsbetriebsspannung: 690 V /500 V
• Leitungsabgang: oben/unten
• für Schienenstärke 5/10 mm
• Material: Polyamid PA6 (Chassis, Deckel, Berührungsschutz), Elektrolytkupfer, versilberte Kontaktbahnen

Beschreibung NH-Sicherungslasttrenner SV Technische Daten: Ausführung: 1 3-polig Farbe: Grau (RAL 7035) Inhalt: 1 St. Produktabmessung, Breite: 184 mm Produktabmessung, Höhe: 298 mm Schalter/Taster-Art (Kategorisierung): Sicherungslasttrenner Schaltspannung: 690 V/AC Typ (Hersteller-Typ): SV 9344.110 Weitere technische Daten: Bemessungsstrom: 250 A Leitungsabgang: oben/unten

NH-Sicherungslasttrenner

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). NH1-Sicherungslasttrenner 3p. Schraube M10 SV 9344.110 Max. Bemessungsbetriebsspannung Ue bei AC 690V, Bemessungsdauerstrom Iu 250A, Geeignet für Sicherungseinsätze sonstige, Polzahl 3, Anschlussart Hauptstromkreis Schraubanschluss, Geeignet für Frontbefestigung, Geeignet für Sammelschienenaufbau, Ausführung des Betätigungselements Deckelgriff, Position des Betätigungselements vorne, Schutzart (IP), frontseitig IP20, SV NH-Sicherungslasttrenner, Gr. 1, 250 A, 690 V, 3-polig, Schraube M10, für Montageplattenaufbau

Rittal NH-Sicherungslasttrenner Gr.1 250A 3-polig Schrau - Grau
