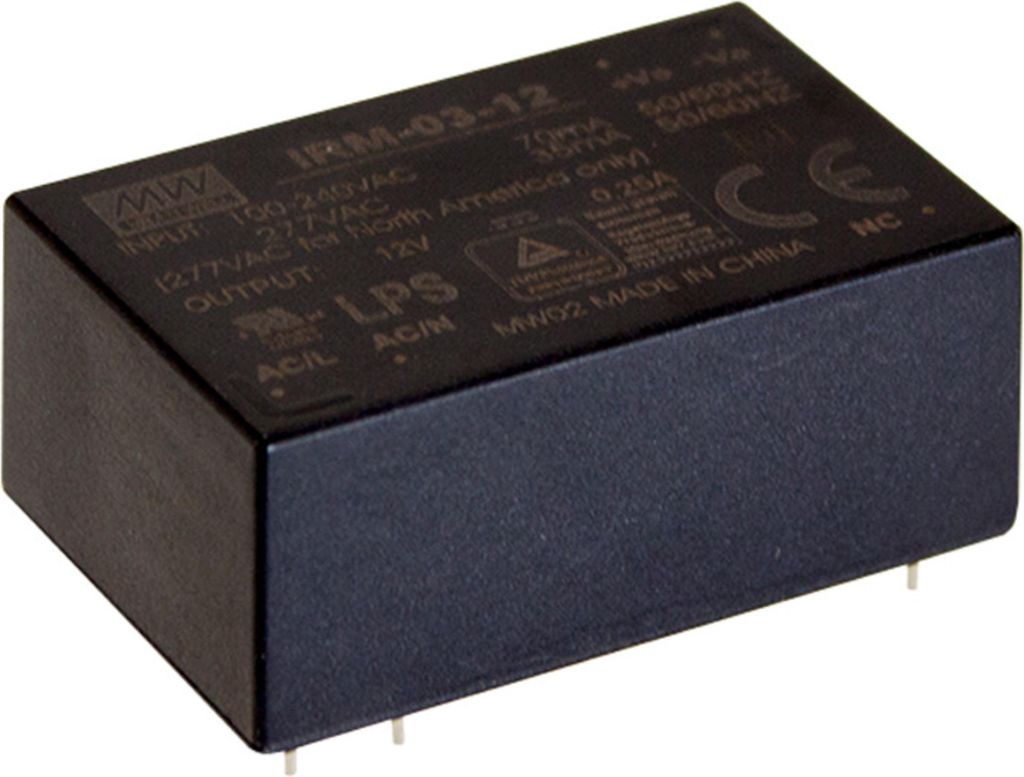

MEANWELL IRM-03-12 - AC/DC Netzteil, vergossen, single output - Modul 3W 12V/0,25A PCB

Mean Well IRM-03-12 3 W Eingangsspannung Max. 305 V/AC
Ausgangsspannung max. 12V/DC | Ausgangsstrom max. 250 mA
33,7 x 22,2 x 15 mm 24g

Hersteller: Mean Well
Artikelnr.: IRM-03-12
Typen: Schaltnetzteil Modul 3W 12V/0,25A PCB
Beschreibung: Die Netzteile verfügen über sehr kleine Abmessungen (33,7 x 22,2 x 15 bzw. 16 mm) und eine extrem niedrige Leistungsaufnahme von weniger als 0,075W.Systemdesignern hilft das, bei mangelndem Platz auf der Leiterplatte Layout-Probleme bei Endgeräten zu lösen – ein wichtiges Thema im Bereich Automatisierung und Internet der Dinge (IoT), z. B. bei der Stromversorgung für Sensoren. IEC60601-1. Sie halten dem 5G Vibrationstest stand und verfügen über ein nach UL94V-0 schwer entflammbares Kunststoffgehäuse.Je nach Applikationsanforderungen ist die Serie als THT-Version (IRM-03) sowie als SMD-Version (IRM-03S) erhältlich. Die Netzteile lassen sich somit per Hand oder automatisiert per SMT auf Leiterplatten für verschiedenste elektrische Geräte bestücken.Sie eignen sich für zahlreiche Anwendungen, wie Automatisierungsanlagen, IoT-bezogene digitale Ausstattung, mechanische Geräte, industrielle elektrische Geräte und elektrische Handgeräte.
Besonderheiten:
Leistungmax.: 3 W
AbmessungBreitein mm: 43153
AbmessungHöhein mm: 15
AbmessungLängein mm: 33.7
Schutzart:
Schutzklasse: II
Ausstattung: - geschlossene Bauform, Leiterplattenmontage- bedrahtete Ausführung- Universaleingang- geschützt gegen Kurzschluss, Überlast und Übertemperatur- Kühlung durch natürliche Konvektion- geringe Standby-Leistungsaufnahme- Isolationklasse II- Design erfüllt Hausgerätenorm EN60335-1
Anschlüsse: Pins
Anzahl Ausgänge: 1
Anzahl Eingänge: 1
Ausführung:
Ausgangsspannungmax.: 12 V/DC
Ausgangsspannungmin.:
Ausgangsstrom max.: 250 mA
Ausgangsstrom min.:
Betriebsspannung: 115 V/AC||230 V/AC
Eingangsspannung Max: 305 V/AC
Eingangsspannung Min: 85 V/AC
Produktgewichtin Gramm: 24

DC tauglich LPS IRM-03 ist ein 3W Miniaturnetzteil (37*24*15mm) in AC-DC-Modulbauweise, das auf die Leiterplatten verschiedener elektronischer Instrumente oder industrieller Automatisierungsgeräte gelötet werden kann. Dieses Produkt akzeptiert einen universellen Eingangsspannungsbereich von 85-305VAC. Das Phenolgehäuse und der Silikonverguss verbessern die Wärmeableitung und erfüllen die Anforderungen an die Vibrationsfestigkeit von bis zu 5G. Darüber hinaus bietet es eine grundlegende Beständigkeit gegen Staub und Feuchtigkeit. Mit dem hohen Wirkungsgrad von bis zu 80 % und der extrem niedrigen Leerlauf-Leistungsaufnahme von unter 0,075 W erfüllt die IRM-03-Serie die weltweiten Richtlinien an die geringe Leistungsaufnahme in der Elektronik. Die gesamte Serie ist ein Design der Schutzklasse Il (ohne FG pin) mit eingebauten EMV-Filterkomponenten, die die Einhaltung der BS EN/EN55032 Klasse B ermöglichen. Die hervorragenden EMV-Merkmale schützen die elektronischen Endgeräte vor elektromagnetischen Störungen. Neben den THT Modellen in Modulbauweise bietet die Serie IRM-03 auch Modelle in SMD-Bauweise. MEAN WELL Diese Netzteile sind für den Einbau in Endgeräte bestimmt.
