Tastdimmer Standard LED ohne Nebenstelleneingang. Bestimmungsgemäßer Gebrauch.
für Aufsätze Art.-Nrn.: ..1700.., ..1700 P.., ..1701.., ..1701 P.., ..1750 D.., ..1751 BT.., ..1751, PBT.., ..17180.., ..17280.., ..17181.., ..17281.., DWPM 17360..
- Schalten|Dimmen von Beleuchtung
- Betrieb mit geeignetem Aufsatz aus dem LB-Management
- Montage in Gerätedose nach DIN 49073
- Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Anzeige der eingestellten Betriebsart mittels LED
- Gerät kann ohne tralleiter betrieben werden
- Einschalten durch lampenschonenden Softstart
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
- Einschalthelligkeit dauerhaft speicherbar
- Minimalhelligkeit dauerhaft speicherbar
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Testbetrieb zur Funktionsprüfung
- Leistungserweiterung durch Leistungszusätze möglich
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
n.a.

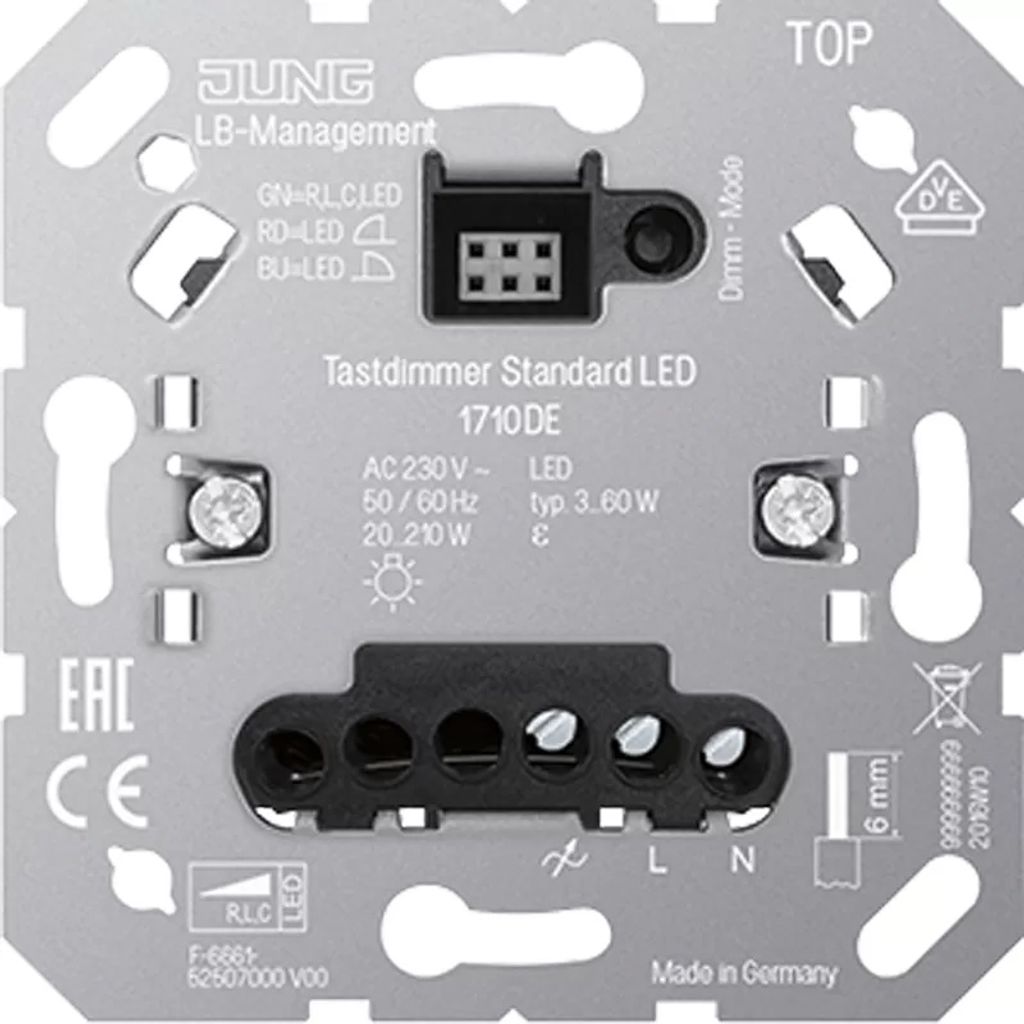

Jung LED-Tastdimmer 1710 DE
Hersteller:Jung
Bezeichnung:LED-Tastdimmer Standard
Typ:1710 DE
Zusammenstellung:Basiselement
Bedienungsart:Drucktaster
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:ja
Dimmung Phasenabschnitt:ja
Seriendimmer:nein
Lastart:universal
Nebenstelleneingang:nein
Lichtwertspeicher:ja
Verwendbar mit Taste:ja
Verwendbar mit Bewegungsmelder:ja
Verwendbar mit Präsenzmelder:ja
Verwendbar mit Zeitschalter/Timer:ja
Verwendbar mit Funktaste:ja
Verwendbar mit IR-Taste:nein
Montageart:Unterputz
Befestigungsart:Krallen-/Schraubbefestigung
Werkstoff:sonstige
Werkstoffgüte:sonstige
Halogenfrei:ja
Nennspannung:230 V
Frequenz:50..60 Hz
Anschlussart:Schraubklemme
Aderquerschnitt:0,5..4 mm²
Min. Tiefe der Gerätedose:32 mm
Jung LED-Tastdimmer 1710 DE: weitere Details
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne tralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Geliefert wird: Jung LED-Tastdimmer Standard 1710 DE, Verpackungseinheit: 1 Stk., EAN: 4011377166905
LB-Management Tastdimmer Standard LED ohne Nebenstelleneingang für Aufsätze Art.-Nrn.: ..1700.., ..1700 P.., ..1701.., ..1701 P.., ..1750 D.., ..1751 BT.., ..1751 PBT.., ..17180.., ..17280.., ..17181.., ..17281.., DWPM 17360.. Bestimmungsgemäßer Gebrauch &bull Schalten und Dimmen von Beleuchtung &bull Betrieb mit geeignetem Aufsatz aus dem LB-Management &bull Montage in Gerätedose nach DIN 49073 Produkteigenschaften: &bull Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip &bull Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips &bull Anzeige der eingestellten Betriebsart mittels LED &bull Gerät kann ohne tralleiter betrieben werden &bull Einschalten durch lampenschonenden Softstart &bull Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit &bull Einschalthelligkeit dauerhaft speicherbar &bull Minimalhelligkeit dauerhaft speicherbar &bull Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden &bull Elektronischer Übertemperaturschutz &bull Testbetrieb zur Funktionsprüfung &bull Leistungserweiterung durch Leistungszusätze möglich Technische Daten Nennspannung: AC 230 V Netzfrequenz: 50, 60 Hz Standby-Leistung: ca. 0,25 W Verlustleistung: ca. 2 W Umgebungstemperatur: &minus 5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 60 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 60 VA HV-LED-Lampen dimmbar: typ. 3 ... 60 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W Bei Einstellung " LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 60 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 1,5 mm2 Gesamtlänge Lastleitung: max. 100 m Fabrikat: JUNG Art.-Nr.: 1710 DE
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). LED-Tastdimmer Standard 1710 DE Zusammenstellung Basiselement, Bedienungsart Drucktaster, Dimmung Phasenanschnitt, Dimmung Phasenabschnitt, Lastart universal, Lichtwertspeicher, Verwendbar mit Taste, Verwendbar mit Bewegungsmelder, Verwendbar mit Präsenzmelder, Verwendbar mit Zeitschalter/Timer, Verwendbar mit Funktaste, Montageart Unterputz, Befestigungsart Krallen-/Schraubbefestigung, Werkstoff sonstige, Werkstoffgüte sonstige, Halogenfrei, Nennspannung 230 ... 230V, Frequenz 50 ... 60Hz, Nennleistung 20 ... 210VA, Anschlussart Schraubklemme, Aderquerschnitt 0,5 ... 4mm², Tastdimmer Standard LED, Einsatz, Nennspannung: AC 230 V , Netzfrequenz: 50/60 Hz, Standby-Leistung: ca. 0,25 W, Verlustleistung: ca. 2 W, Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip, Gerät kann ohne tralleiter betrieben werden, automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips, LED-Anzeige der eingestellten Betriebsart, Einschalten durch lampenschonenden Softstart, Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit, Einschalthelligkeit dauerhaft speicherbar, Minimalhelligkeit dauerhaft speicherbar, elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden, elektronischer Übertemperaturschutz, Testbetrieb zur Funktionsprüfung, Anschlussleistung bei 25 °C: Glühlampen: 20 bis 210
JUNG Tastdimmer 1710DE Standard LED - Dimmer
1710 DE LED-Tastdimmer Standard (1710DE)
