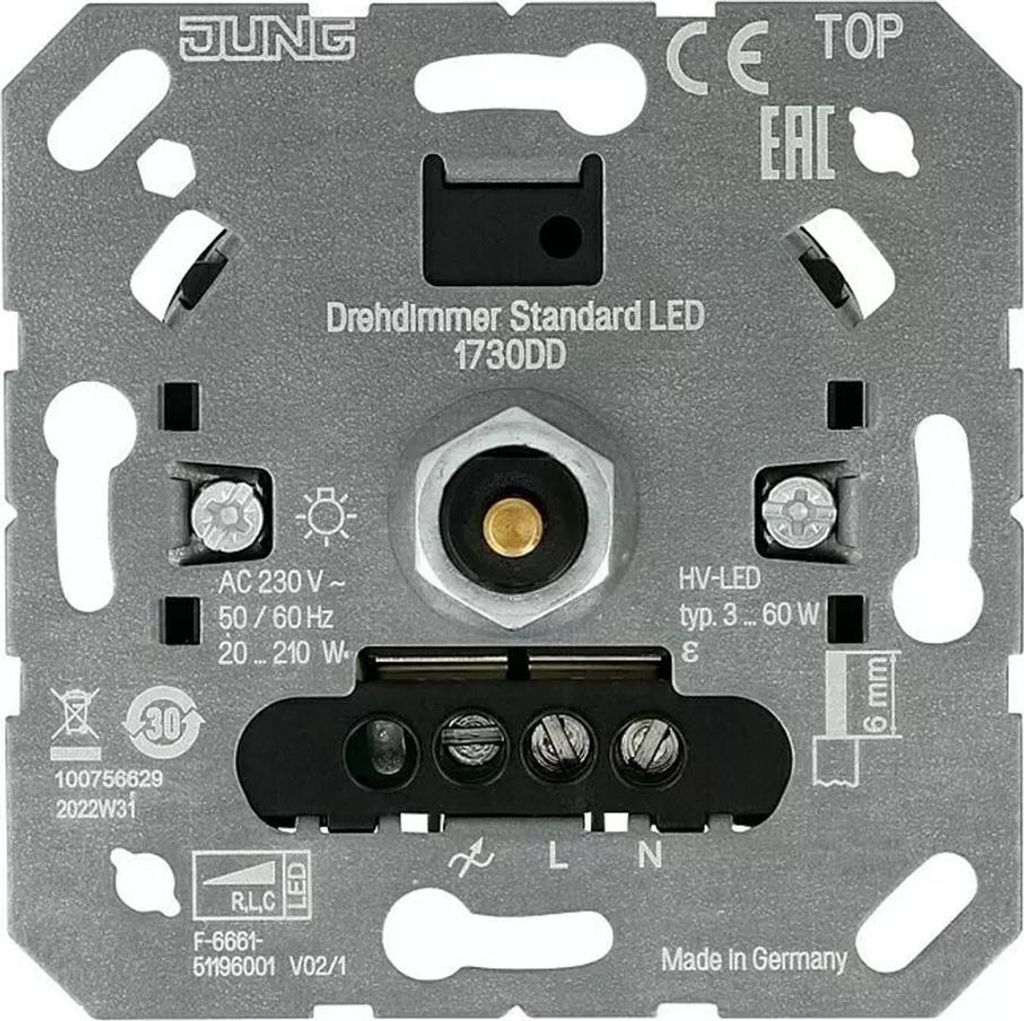

Drehdimmer Standard LED mit Inkrementalgeber ohne Nebenstelleneingang Bestimmungsgemäßer Gebrauch, Schalten und Dimmen von Beleuchtung, Betrieb mit geeigneter Abdeckung, Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip.20-420 W230 V50 HzHV-LED-Lampen (Phasenanschnitt): typ 3 bis 60 WKompaktleuchtstofflampe: typ. 3 bis 60 WGlühlampen: 20 bis 210 WHV-Halogen: 20 bis 210 Welektronischer Trafo: 20 bis 210 Welektronischer Trafo mit NV-LED: typ 20 bis 60 WInduktive Trafos 20 bis 210 VAInduktive Trafos Mit NV-LED: typ 20 bis 60 VAGerät kann ohne Neutralleiter betrieben werdenEinschalten durch lampenschonenden SotftstartEinschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Drehdimmer Standard LED, Einsatz, mit Inkrementalgeber, Nennspannung: AC 230 V , Netzfrequenz: 50/60 Hz, Standby-Leistung: ca. 0,35 W, Verlustleistung: ca. 2 W, Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip, Gerät kann ohne Neutralleiter betrieben werden, automatische Einstellung des zur Last passenden Dimmprinzips, Einschalten durch lampenschonenden Softstart, Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit, Einschalthelligkeit dauerhaft speicherbar, Minimalhelligkeit dauerhaft speicherbar, elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7Sekunden, elektronischer Übertemperaturschutz, Anschlussleistung bei 25 Grad C: Glühlampen: 20 bis 210 W, HV-Halogenlampen: 20 bis 210 W.
Technische Details:| Name | Wert |
| Hersteller Artikelnummer | 1730DD |
| Type | 1730DD |
| Verwendbar mit Funktaste | nein |
| Nebenstelleneingang | nein |
| Bedienungsart | Dreh-/Druckknopf |
| Lichtwertspeicher | ja |
| Nennspannung | 230 V |
| Verwendbar mit Bewegungsmelder | nein |
| Aderquerschnitt | 0,5 bis 4 mm² |
| Verwendbar mit Zeitschalter/Timer | nein |
| Befestigungsart | Krallen-/Schraubbefestigung |
| Nennleistung | 3 bis 210 VA |
| App-Steuerung über Bluetooth | nein |
| Anschlussart | Schraubklemme |
| Dimmung Phasenabschnitt | ja |
| Halogenfrei | ja |
| Zusammenstellung | Basiselement |
| Verwendbar mit Präsenzmelder | nein |
| Montageart | Unterputz |
| Frequenz | 50 bis 60 Hz |
| Verwendbar mit Taste | nein |
| Seriendimmer | nein |
| Dimmung Phasenanschnitt | ja |

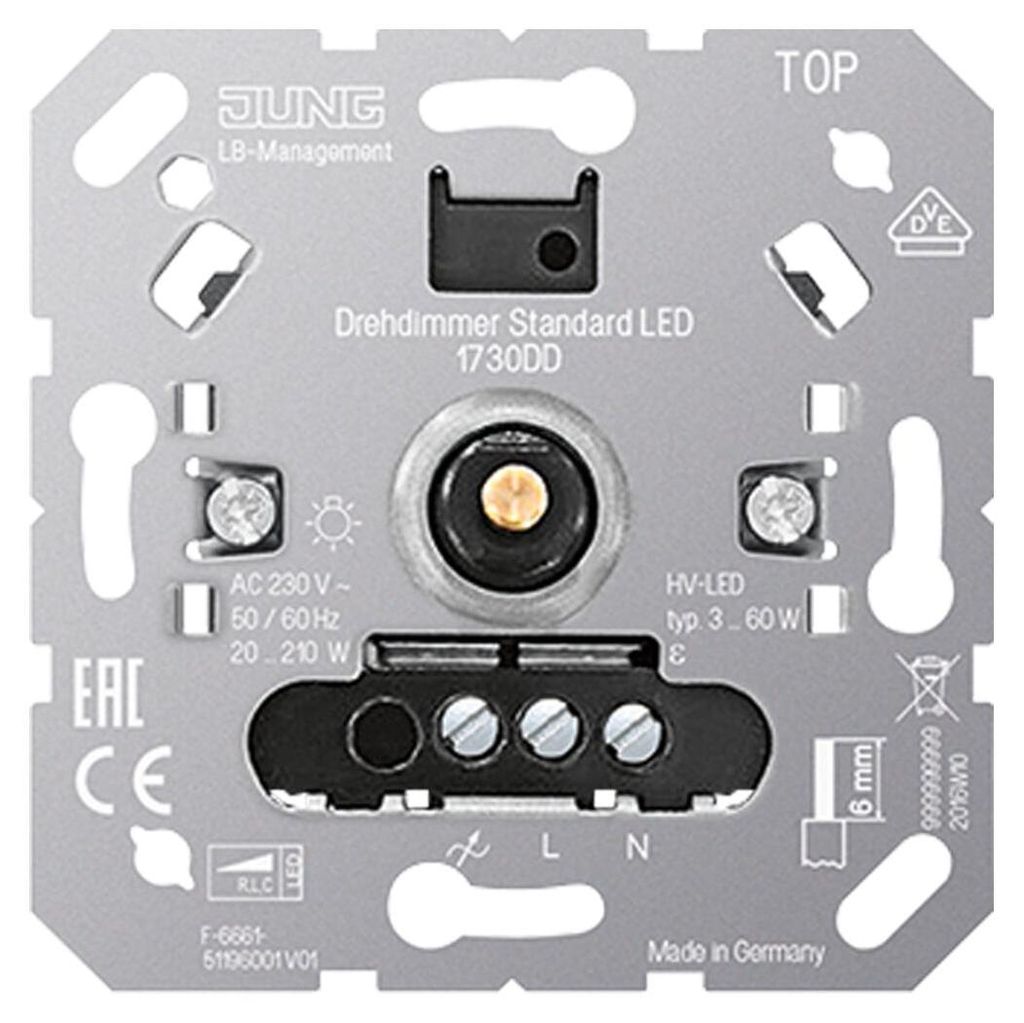

Drehdimmer Standard LED, mit Inkrementalgeber, ohne Nebenstelleneingang, Bestimmungsgemäßer Gebrauch.
- Schalten|Dimmen von Beleuchtung
- Betrieb mit geeigneter Abdeckung
- Montage in Gerätedose nach DIN 49073
- Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
- Automatische Einstellung des zur Last passenden Dimmprinzips
- Gerät kann ohne Neutralleiter betrieben werden
- Einschalten durch lampenschonenden Softstart
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
- Einschalthelligkeit dauerhaft speicherbar
- Minimalhelligkeit dauerhaft speicherbar
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Leistungserweiterung durch Leistungszusätze möglich
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Abdeckungen: Serie AS / A: Art.-Nrn.: A 1540 .., Serie CD: Art.-Nrn.: CD 1540 .., Serie SL: Art.-Nrn.: SL 1540 .., Serie LS : Art.-Nrn.: LS 1940 .., .. 1940 .. n.a.
Drehdimmer Standard LED, ohne Nebenstelleneingang Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische Einstellung des zur Last passenden Dimmprinzips Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U mit Inkrementalgeber ohne Nebenstelleneingang Drehdimmer Std.LED 1730DD (1730DD) Jung LED-Drehdimmer 1730 DD
| Hersteller | :Jung |
| Bezeichnung | :LED-Drehdimmer Standard |
| Typ | :1730 DD |
| Zusammenstellung | :Basiselement |
| Bedienungsart | :Dreh-/Druckknopf |
| App-Steuerung über Bluetooth | :nein |
| Dimmung Phasenanschnitt | :ja |
| Dimmung Phasenabschnitt | :ja |
| Seriendimmer | :nein |
| Lastart | :standard |
| Nebenstelleneingang | :nein |
| Lichtwertspeicher | :ja |
| Verwendbar mit Taste | :nein |
| Verwendbar mit Bewegungsmelder | :nein |
| Verwendbar mit Präsenzmelder | :nein |
| Verwendbar mit Zeitschalter/Timer | :nein |
| Verwendbar mit Funktaste | :nein |
| Montageart | :Unterputz |
| Befestigungsart | :Krallen-/Schraubbefestigung |
| Werkstoff | :sonstige |
| Werkstoffgüte | :sonstige |
| Halogenfrei | :ja |
| Nennspannung | :230 V |
| Frequenz | :50..60 Hz |
| Anschlussart | :Schraubklemme |
| Aderquerschnitt | :0,5..4 mm² |
| Min. Tiefe der Gerätedose | :32 mm |
Jung LED-Drehdimmer 1730 DD: weitere Details Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische Einstellung des zur Last passenden Dimmprinzips Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U mit Inkrementalgeber ohne Nebenstelleneingang Nennspannung: AC 230 V Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,35 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 60 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 60 VA HV-LED-Lampen dimmbar: typ. 3 ... 60 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 60 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen. Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Gesamtlänge Lastleitung: max. 100 m Geliefert wird: Jung LED-Drehdimmer Standard 1730 DD, Verpackungseinheit: 1 Stk., EAN: 4011377166974 LED-Dimmer JUNG 1730 DD, Metall, 3W - 210W
- Funktionen, Merkmale und weitere Informationen Schalten und Dimmen von Beleuchtung Automatische Einstellung des zur Last passenden Dimmprinzips Das Gerät kann ohne Nullleiter betrieben werden Soft-Start-Schaltung zum Schutz der Lampe Elektronischer Überhitzungsschutz
Technische Daten Leistung: 3W - 210W Geeignet für: Jung Dimmerabdeckung AS/A, CD und LS Serie Leistungsaufnahme im Standby-Modus: 0,35 W Frequenz: 50 Hz - 60 Hz Nennspannung: 230 V Bemessungsstrom: 10 A Schutzart: IP20 Gewicht: 95 g Umfang der Lieferung 1x LED-Dimmer LED-Standard-Drehdimmer, stufenlose Steuerung ohne Endposition; Ohne Satelliteneingang; Produkteigenschaften: das Gerät arbeitet nach dem Prinzip der Phasen-Kontrolle der Vorderkante oder dem Prinzip der hinteren Kantensteuerung; Automatische Einstellung des geeigneten Dimmprinzips für die Ladung; Gerät kann ohne Neutralleiter betrieben werden durch Softstart des Glüehmittels; schaltet mit der letzten Helligkeit oder Helligkeit der Zündhelligkeit, kann permanent platzsparend verstaut werden; minimale Helligkeit kann dauerhaft beibehalten werden, elektronischer Kurzschlussschutz mit Dauerabschaltung bis spätestens 7 Sekunden; Elektronischer Hitzeschutz, Leistungssteigerung durch Leistungsverstärkungen (Ref. Nr.: ulz 1755 reg), optionales Zubehör: LED Ausgleichsmodul, Ref.-Nr.: km LED 230 u, technische Daten Nennspannung: ca. 230 0 V, Netzwerkfrequenz: 50/60 Hz; Standby-Leistung: ca. 0,35 W; Leistungsverlust: ca. 2 W kapazitiv-induktiv: nicht zulässig, Betrieb ohne Neutralleiter: Mindestbelastung 50 W; Nicht für Lasten mit Hochspannungs-LEDs und Kompaktleuchtstofflampen; Anschluss: Schraubklemmen, Stromkabellänge gesamt: max. 100 m
- Einsatzzweck: Schalt- und Regelung der Beleuchtung vorgesehen; Betrieb mit geeignetem Deckel; Einbau in Spülkasten nach DIN 49073
| Spannung | 230 V / 50–60 Hz |
| Leistung | 3 – 210 W |
| Nennstrom | 10 A |
| Standby-Verbrauch | ca. 0,35 W |
| Montage | Unterputz (Gerätedose DIN 49073) |
| Befestigung | Schraubklemmen |
| Schutzart | IP20 |
| Material | Metall |
| Maße / Gewicht | ca. 95 g |
| Anwendungsbereich | Innenbereich |
