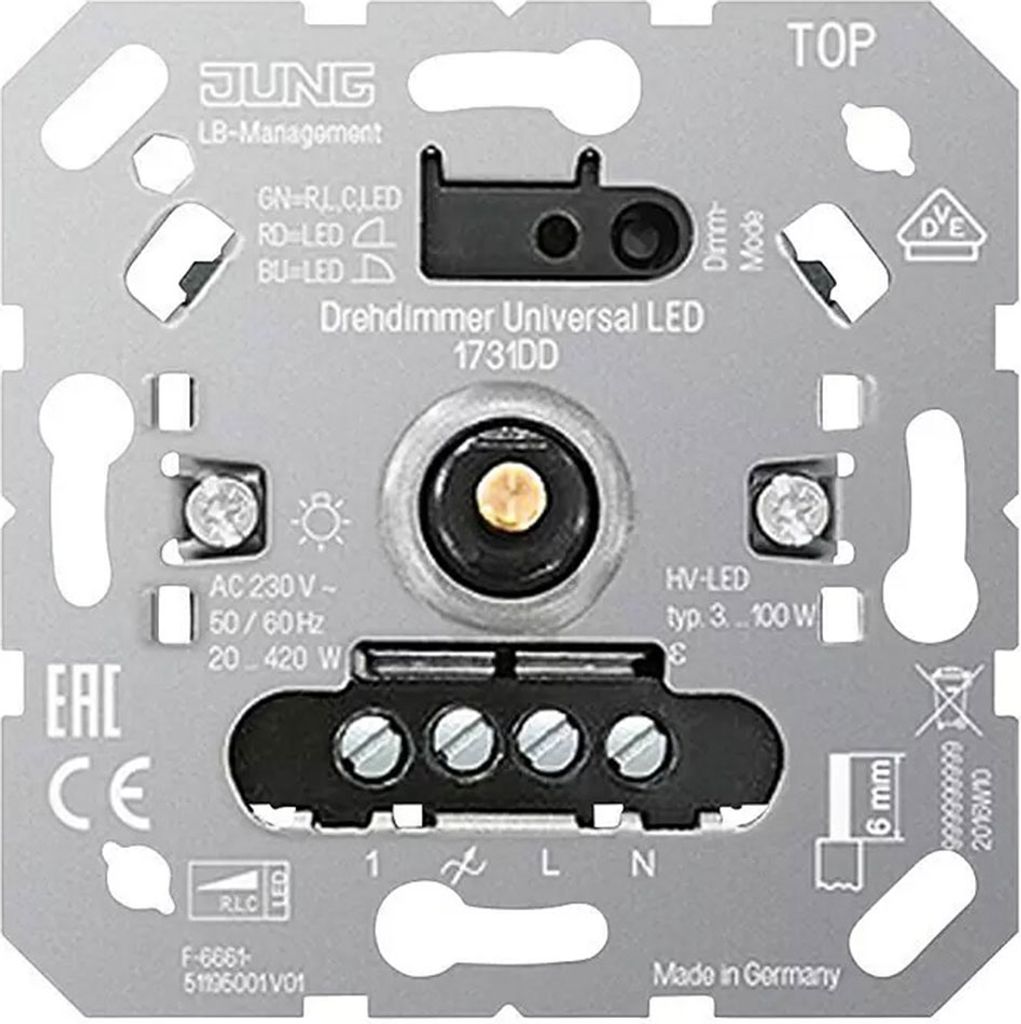

Drehdimmer 1731DD Universal LED (1731DD)
Drehdimmer LED 1731 DD, 3W - 420W, Metall, Licht schalten und dimmen - N sku item97912 EAN 4011377166981 Farbe: Grau Beschreibung:
Drehdimmer LED 1731 DD, 3W - 420W, Metall, Licht schalten und dimmen
Funktionen, Eigenschaften und weitere Informationen
Licht schalten und dimmen
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
LED-Anzeige der eingestellten Betriebsart
Phasenan- oder abfallendes Flankenprinzip
Elektronischer Übertemperaturschutz
Werkstoff: Metall
Technische Parameter
Leistung: 3W - 420W
Leistungsaufnahme im Standby-Modus: 0,35 W
Montageart des Schaltprogramms: Schraubklemme
Frequenz: 50 Hz - 60 Hz
Funktion Schaltbereich: Überlastschutz
Montage: Unterputzmontage
Nennspannung: 230 V
Gewicht:
97 g
Inhalt der Lieferung
1 x LED-Dimmer
Drehdimmer Universal LED mit Inkrementalgeber mit Nebenstelleneingang, Bestimmungsgemäßer Gebrauch. - Schalten|Dimmen von Beleuchtung - Betrieb mit geeigneter Abdeckung - Montage in Gerätedose nach DIN 49073 - Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip - Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips - Anzeige der eingestellten Betriebsart mittels LED - Gerät kann ohne Neutralleiter betrieben werden - Einschalten durch lampenschonenden Softstart - Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit - Einschalthelligkeit dauerhaft speicherbar - Minimalhelligkeit dauerhaft speicherbar - Anschluss von Nebenstellen möglich - Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden - Elektronischer Übertemperaturschutz - Leistungserweiterung durch Leistungszusätze möglich - Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
n.a.
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingstellten Betriebsart mittels LED20-420 W230 V50 HzHV-LED-Lampen (Phasenanschnitt): typ 3 bis 100 WKompaktleuchtstofflampe: typ. 3 bis 100 WGlühlampen: 20 bis 420 WHV-Halogen: 20 bis 420 Welektronischer Trafo: 20 bis 420 Welektronischer Trafo mit NV-LED: typ 20 bis 100 WInduktive Trafos 20 bis 420 VAInduktive Trafos Mit NV-LED: typ 20 bis 100 VAGerät kann ohne Neutralleiter betrieben werdenEinschalten durch lampenschonenden SotftstartEinschalten mit zuletzt eingestellter Helligkeit oder gespeicherter EinschalthelligkeitAnschluß von Nebenstellen möglich

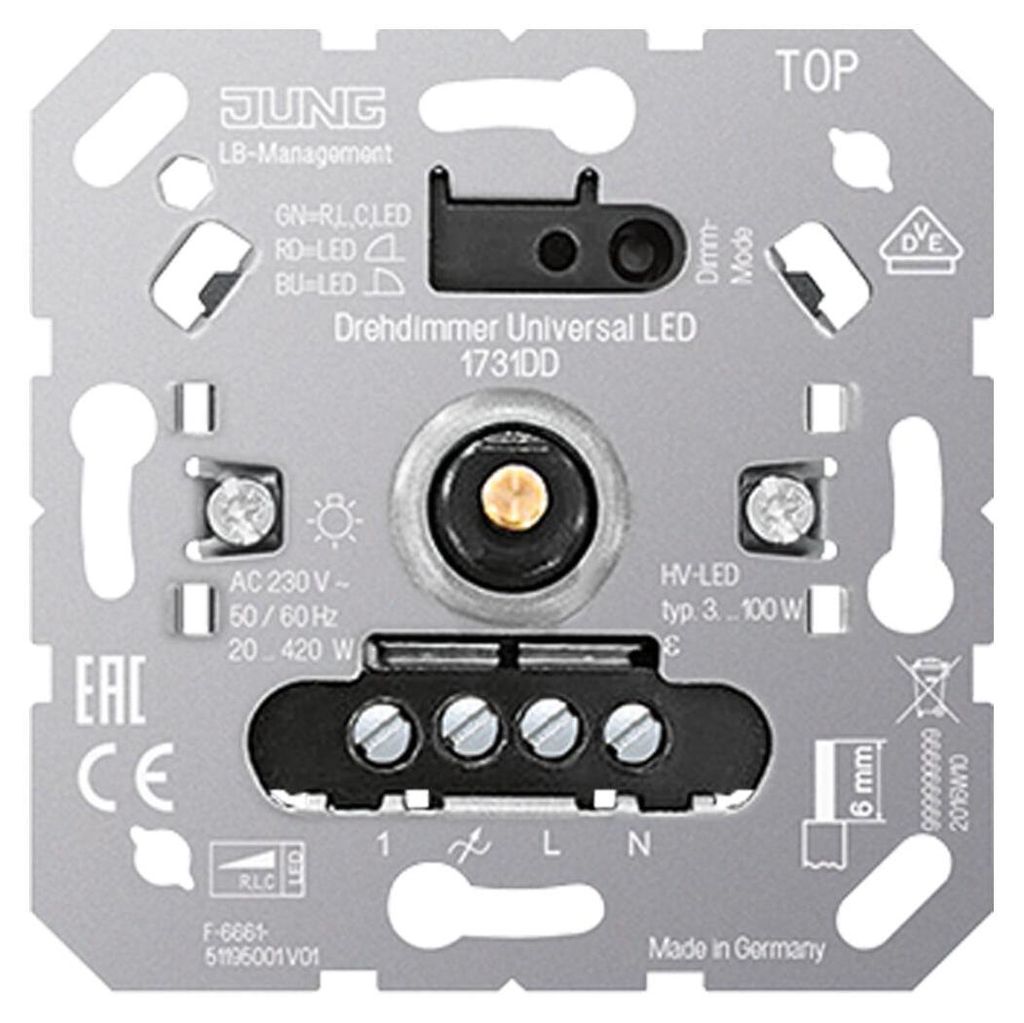

Jung LED-Drehdimmer 1731 DD
Hersteller:Jung
Bezeichnung:LED-Drehdimmer Universal
Typ:1731 DD
Zusammenstellung:Basiselement
Bedienungsart:Dreh-/Druckknopf
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:ja
Dimmung Phasenabschnitt:ja
Seriendimmer:nein
Lastart:universal
Nebenstelleneingang:ja
Lichtwertspeicher:ja
Verwendbar mit Taste:nein
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Montageart:Unterputz
Befestigungsart:Krallen-/Schraubbefestigung
Werkstoff:sonstige
Werkstoffgüte:sonstige
Halogenfrei:ja
Nennspannung:230 V
Frequenz:50..60 Hz
Anschlussart:Schraubklemme
Aderquerschnitt:0,5..4 mm²
Min. Tiefe der Gerätedose:32 mm
Jung LED-Drehdimmer 1731 DD: weitere Details
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
Geliefert wird: Jung LED-Drehdimmer Universal 1731 DD, Verpackungseinheit: 1 Stk., EAN: 4011377166981 LB-Management Drehdimmer Universal LED mit Inkrementalgeber mit Nebenstelleneingang Bestimmungsgemäßer Gebrauch &bull Schalten und Dimmen von Beleuchtung &bull Betrieb mit geeigneter Abdeckung &bull Montage in Gerätedose nach DIN 49073 Produkteigenschaften: &bull Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip &bull Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips &bull Anzeige der eingestellten Betriebsart mittels LED &bull Gerät kann ohne Neutralleiter betrieben werden &bull Einschalten durch lampenschonenden Softstart &bull Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit &bull Einschalthelligkeit dauerhaft speicherbar &bull Minimalhelligkeit dauerhaft speicherbar &bull Anschluss von Nebenstellen möglich &bull Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden &bull Elektronischer Übertemperaturschutz &bull Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich &bull Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Technische Daten Nennspannung: AC 230 V Netzfrequenz: 50, 60 Hz Standby-Leistung: ca. 0,35 W Verlustleistung: ca. 4 W Umgebungstemperatur: &minus 5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Bei Einstellung " LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 1,5 mm2 Anzahl Nebenstellen Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10 Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10 Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt Taster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 m Fabrikat: JUNG Art.-Nr.: 1731 DD Maximieren Sie Den Komfort Und Die In Ihrem Wohnzimmer Mit Dem Jung Led Dimmer 1731 Dd. Dieser Unterputz-Dimmer Ist Speziell Für Led-Beleuchtung Konzipiert Und Ermöglicht Eine Stufenlose Helligkeitsregulierung, Die Eine Individuelle Atmosphäre Schafft. Die Einfache Integration In Ihre Elektroinstallation --rt Eine Nahtlose Steuerung Ohne Sichtbare Kabel Oder Dämmung. Dank Modernster Technik Unterstützt Der Dimmer Energiesparendes Lichtmanagement, Verlängert Die Lebensdauer Ihrer Leuchtmittel Und Senkt Den Stromverbrauch. Ideal Für Wohnräume, Bietet Der Jung Led Dimmer Eine Zuverlässige, Langlebige Lösung Für Smartes Lichtdesign. Innovativ, Dezent Und Komfortabel – Für Perfekte Lichtstimmung Jederzeit. Der Jung Led Dimmer 1731 Dd Ist Für Die Unterputzmontage Vorgesehen Und Erfordert Eine Fachgerechte Installation Durch Einen Elektro. Kompatibel Mit Den Meisten Led-Leuchtmitteln, Beachten Sie Bitte Die Technischen Spezifikationen Zur Maximalen Leistungsaufnahme. Nicht Geeignet Für Dimmen Von Halogen- Oder Glühlampen. Vor Der Montage Spannung Am Stromkreis Abschalten. Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). LED-Drehdimmer Universal 1731 DD Zusammenstellung Basiselement, Bedienungsart Dreh-/Druckknopf, Dimmung Phasenanschnitt, Dimmung Phasenabschnitt, Lastart universal, Nebenstelleneingang, Lichtwertspeicher, Montageart Unterputz, Befestigungsart Krallen-/Schraubbefestigung, Werkstoff sonstige, Werkstoffgüte sonstige, Halogenfrei, Nennspannung 230 ... 230V, Frequenz 50 ... 60Hz, Nennleistung 3 ... 420VA, Anschlussart Schraubklemme, Aderquerschnitt 0,5 ... 4mm², Drehdimmer Universal LED, Einsatz, mit Inkrementalgeber und Nebenstelleneingang, Nennspannung: AC 230 V , Netzfrequenz: 50/60 Hz, Standby-Leistung: ca. 0,35 W, Verlustleistung: ca. 4 W, Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip, Gerät kann ohne Neutralleiter betrieben werden, automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips, LED-Anzeige der eingestellten Betriebsart, Einschalten durch lampenschonenden Softstart, Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit, Einschalthelligkeit dauerhaft speicherbar, Minimalhelligkeit dauerhaft speicherbar, elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden, elektronischer Übertemperaturschutz, Anschlussleistung bei 25 °C: Glühlampen: 20 bis 420 W, HV-Halogenlampen: 20 bis 420 W, HV-LED-Lampen dimmbar: typisch 3 bis 100 W, Kompaktleuchtstofflampen
