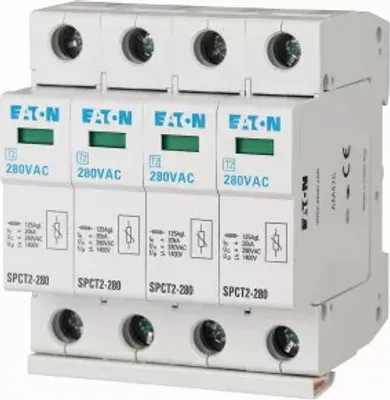

Eaton Überspannungsableiter SPCT2-280/4

Eaton SPCT2-280/4Überspannungsableiter Eaton Überspannungsableiter SPCT2-280/4

Hersteller:Eaton
Bezeichnung:Überspannungsableiter
Typ:SPCT2-280/4
Netzform DC:nein
Netzform IT:nein
Netzform TN:ja
Netzform TN-C:nein
Netzform TN-C-S:ja
Netzform TN-S:ja
Netzform TT:nein
Netzform sonstige:ja
Anzahl der Leiter (ohne Erde):4
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:280 V
Nennspannung DC:0 V
Höchste Dauerspannung AC:280 V
Höchste Dauerspannung DC:0 V
Max. PV-Spannung:0 V
Schutzpegel:1,39999999 kV
Schutzpegel L-N:0 kV
Schutzpegel N-PE:0 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):0 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A
Kurzschlussfestigkeit (Isccr):0 kA
Integrierter Kurzschlussschutz:nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG:0 A
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):35 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20

Eaton Überspannungsableiter SPCT2-280/4: weitere Details

Zum Schutz von Verbraucheranlagen gegen transiente Überspannungen hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten

Geliefert wird: Eaton (Installation) Überspannungsableiter SPCT2-280/4, Verpackungseinheit: 1 Stk., EAN: 4015081640874 Eigenschaften:

• Zum Schutz von Verbraucheranlagen gegen transiente Überspannungen hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten

Technische Daten:

• Netzform DC: Nein
• Netzform IT: Nein
• Netzform TN: Ja
• Netzform TN-C: Nein
• Netzform TN-C-S: Ja
• Netzform TN-S: Ja
• Netzform TT: Nein
• Netzform sonstige: Ja
• Anzahl der Leiter (ohne Erde): 4
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 280 V
• Nennspannung DC: 0 V
• Höchste Dauerspannung AC: 280 V
• Höchste Dauerspannung DC: 0 V
• Max. PV-Spannung: 0 V
• Schutzpegel: 1,39999999 kV
• Schutzpegel L-N: 0 kV
• Schutzpegel N-PE: 0 kV
• Kurzschlussfestigkeit (Isccr): 0 kA
• Integrierte Vorsicherung: Nein
• Montageart: Hutschiene TH35
• Baugröße: 4 TE
• Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
• Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Netzform DC: Nein
• Netzform IT: Nein
• Netzform TN: Ja
• Netzform TN-C: Nein
• Netzform TN-C-S: Ja
• Netzform TN-S: Ja
• Netzform TT: Nein
• Netzform sonstige: Ja
• Anzahl der Leiter (ohne Erde): 4
• Nennableitstoßstrom (8/20): 20 kA
• Max. Ableitstoßstrom (8/20): 40 kA
• Nennspannung AC: 280 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Netzform DC: Nein
  • Netzform IT: Nein
  • Netzform TN: Ja
  • Netzform TN-C: Nein
  • Netzform TN-C-S: Ja
  • Netzform TN-S: Ja
  • Netzform TT: Nein
  • Netzform sonstige: Ja
  • Anzahl der Leiter (ohne Erde): 4
  • Nennableitstoßstrom (8/20): 20 kA
  • Max. Ableitstoßstrom (8/20): 40 kA
  • Nennspannung AC: 280 V
  • Nennspannung DC: 0 V
  • Höchste Dauerspannung AC: 280 V
  • Höchste Dauerspannung DC: 0 V
  • Max. PV-Spannung: 0 V
  • Schutzpegel: 1,39999999 kV
  • Schutzpegel L-N: 0 kV
  • Schutzpegel N-PE: 0 kV
  • Kurzschlussfestigkeit (Isccr): 0 kA
  • Integrierte Vorsicherung: Nein
  • Montageart: Hutschiene TH35
  • Baugröße: 4 TE
  • Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
  • Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Sonstiges Elektromaterial – Originalprodukt von EATON. Bezeichnung: Steckbare Überspannungsableiter, 4p, 280VAC, 4x20kA 167596 EATON. Hersteller-Nr.: 167596. Angaben laut Titel: 4P. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung). Spct2-280/4 Überspannungsableiter t2 c 4p 4m 20/40ka 1.4kv tn, tns, tncs . Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Überspannungsableiter SPCT2-280/4 Netzform TN, Netzform TN-C-S, Netzform TN-S, Netzform sonstige, Anzahl der Leiter (ohne Erde) 4, Nennableitstoßstrom (8/20) 20kA, Nennspannung AC 280V, Nennspannung DC 0V, Kurzschlussfestigkeit (Isccr) 0kA, Höchste Dauerspannung AC 280V, Max. Ableitstoßstrom (8/20) 40kA, Höchste Dauerspannung DC 0V, Montageart Hutschiene TH35, Baugröße 4 TE, Max. PV-Spannung 0V, Schutzpegel 1,4kV, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25mm², Max. Leiterquerschnitt flexibel (feindrähtig) 35mm², Schutzpegel L-N 0kV, Schutzpegel N-PE 0kV, Signalisierung am Gerät optisch, Prüfklasse Typ 2, Schutzart (IP) IP20, Zum Schutz von Verbraucheranlagen gegen transiente Überspannungen hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten hervorgerufen durch indirekte Blitzschläge und Schalthandlungen, Prüfklasse II nach IEC 61643-1+A1, SPD-type T2 nach EN 61643-11, Hilfsschalter SPC-S-HK für Fernmeldung anbaubar, Verschienbar mit allen Xtra Combinations Schaltgeräten Überspannungsableiter SPCT2-280/4 (167596)

Überspannungsableiter: Anwendung gemäß IEC60364-5-53 Clause 534. Zum Schutz von Verbraucheranlagen
